Каталог моделей акустических систем на базе коаксиальных динамических головок Tannoy
Акустическое оформление
Типы акустического оформления
Излучатель акустической системы не может произвольно находиться в пространстве, он должен быть закреплен на какой-либо конструкции. Все варианты подобных конструкций охватить довольно трудно, поэтому ниже рассмотрены наиболее характерные из них.
Типы акустического оформления:
См. также расшифровки используемых сокращений
Модификации корпусов Tannoy под разные излучатели
Большинство моделей акустических систем Tannoy имеет уникальную собственную конструкцию. Но иногда встречается преемственность в конструкции акустического оформления. В данном разделе приведена перекрестная информация о преемственном использовании аналогичных по конструкции корпусов акустических систем с конструктивно разными коаксиальными головками и зачастую с разными частотными фильтрами.
АС углового размещения (Corner Mounting) | ||||||||||||
Рупорные АС углового размещения (Horn Loaded Corner Mounting) | ||||||||||||
| Модель корпуса АС | «Monitor Black» | «Monitor Silver» | «Monitor Red» | Monitor Gold | Monitor HPD | Pepperpot | Ogive | Half tulip | Tulip | Super tulip | Small tulip | Torus ogive |
| Autograph Corner | Autograph Corner | Autograph Corner | Autograph Corner | Autograph Corner |
Autograph Corner (3808), Autograph Millennium (3807) |
|||||||
| G.R.F. | G.R.F. Corner | G.R.F. Corner | G.R.F. Corner | G.R.F. Corner (3808) | ||||||||
Фазоинверторы углового размещения (Bass Reflex Corner Mounting) | ||||||||||||
| Модель корпуса АС | «Monitor Black» | «Monitor Silver» | «Monitor Red» | Monitor Gold | Monitor HPD | Pepperpot | Ogive | Half tulip | Tulip | Super tulip | Small tulip | Torus ogive |
| Lancaster С | Lancaster 12C, Lancaster 15C |
Lancaster 12C, Lancaster 15C | ||||||||||
Закрытые ящики углового размещения (Closed Box Corner Mounting) | ||||||||||||
| Модель корпуса АС | «Monitor Black» | «Monitor Silver» | «Monitor Red» | Monitor Gold | Monitor HPD | Pepperpot | Ogive | Half tulip | Tulip | Super tulip | Small tulip | Torus ogive |
| Canterbury (Corner) | Canterbury (Corner) | Canterbury (Corner) | Canterbury (Corner) | |||||||||
| York С | York (Corner) | York (Corner) | York (Corner) | York (Corner) | York 12 Corner (DU316) | |||||||
АС свободного размещения (Free Standing) | ||||||||||||
Рупорные АС (Horn Loaded) | ||||||||||||
| Модель корпуса АС | «Monitor Black» | «Monitor Silver» | «Monitor Red» | Monitor Gold | Monitor HPD | Pepperpot | Ogive | Half tulip | Tulip | Super tulip | Small tulip | Torus ogive |
| G.R.F. | GRF | |||||||||||
| G.R.F. Memory |
GRF Memory, GRF Memory HW |
GRF Memory TW, GRF Memory HE |
||||||||||
| G.R.F. Professional | GRF Professional | |||||||||||

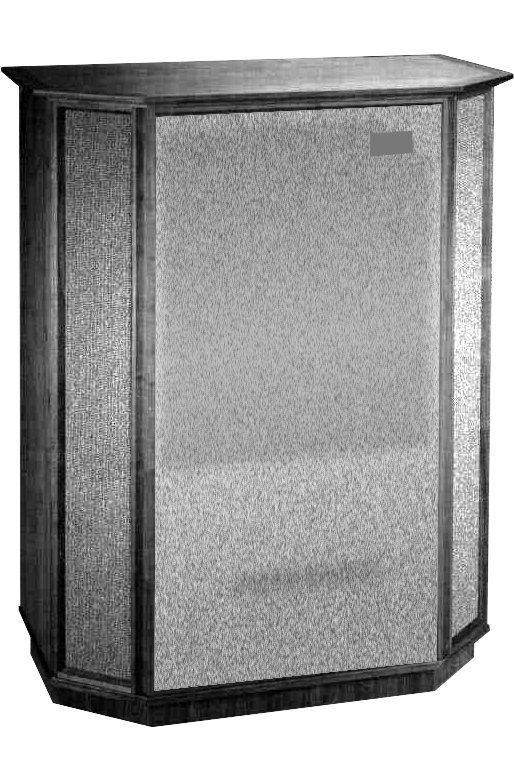

| Westminster |
Westminster, Westminster HW |
Westminster TW | ||||||||||
| Westminster Royal | Westminster Royal Westminster Royal HW Westminster Royal HE Westminster Royal SE Westminster Royal G | |||||||||||
| Windsor | Windsor | Windsor | Windsor (2508) | |||||||||
Фазоинверторы (Bass Reflex) | ||||||||||||
| Модель корпуса АС | «Monitor Black» | «Monitor Silver» | «Monitor Red» | Monitor Gold | Monitor HPD | Pepperpot | Ogive | Half tulip | Tulip | Super tulip | Small tulip | Torus ogive |
| Belvedere |
Belvedere 10, Belvedere 12 |
|||||||||||
| Belvedere mk II |
Belvedere 12, Belvedere 15 |
|||||||||||
| Belvedere Senior |
Belvedere Senior 12, Belvedere Senior 15 |
Belvedere Senior 12, Belvedere Senior 15 |
||||||||||
| Cantata | Cantata 12 | Cantata 12 | ||||||||||
| Coda |
Coda 10, Coda 12 |
|||||||||||
| Dalton |
Dalton 10, Dalton 12 |
Dalton 12 | ||||||||||
| Edinburgh |
Edinburgh, Edinburgh HW |
Edinburgh TW, Edinburgh HE |
||||||||||
| Lancaster F |
Lancaster 12F, Lancaster 15F |
Lancaster 12F, Lancaster 15F |
Lancaster 15F, Lancaster 12F (Royal |
|||||||||
| Stirling |
Stirling, Stirling HW |
Stirling TW | ||||||||||
| Stirling (mk II) |
Stirling HE, Stirling SE, Stirling GR |
|||||||||||
| Stuart | Stuart 10 |
Stuart 12, Stuart 15 |
Stuart 12 (Royal) | |||||||||
| System 10 DMT | System 10 DMT | System 10 DMT mk II | ||||||||||
| Turnberry | Turnberry GR LE |
Turnberry HE, Turnberry SE, Turnberry GR |
||||||||||
| York | York 15 | York 15 | York 15 | |||||||||
Закрытые ящики (Closed box) | ||||||||||||
| Модель корпуса АС | «Monitor Black» | «Monitor Silver» | «Monitor Red» | Monitor Gold | Monitor HPD | Pepperpot | Ogive | Half tulip | Tulip | Super tulip | Small tulip | Torus ogive |
| III LZ | III LZ |
III LZ, III LZ mk II |
||||||||||
| Belvedere mk II | Belvedere 1 | |||||||||||
| Cadet | Cadet | Cadet | ||||||||||
| Lancaster F | Lancaster 12F (Royal) | |||||||||||
Расшифровки сокращений
- АС — акустическая система
- АW — всепогодные акустические системы (от All Weather)
- CMS — потолочные акустические системы (от Ceiling Monitor Systems)
- CPA — сценические акустические системы (от Contractor Pablic Address)
- DC — двойной каксиальный излучатель (от Dual concentric)
- DMT — технология изготовления антирезонансных корпусов из композиционных материалов (от Differential Material Technology)
- DTM — настольная акустическая система (от Desk Top Monitor)
- FSM — серия моделей студийных мониторов среднего и дальнего поля (от Fine Studio Monitor)
- G.R.F. — именная серия акустических систем в честь основателя Гая Р. Фонтейна (от Guy Rupert Fountain)
- HPD — коаксиальный излучатель повышенной мощности (от High Performance Dual)
- ICT — конструкция индуктивно связанной дюралюминиевой диафрагмы ВЧ излучателя с магнитной системой НЧ излучателя (от Inductively Coupled Technology), использующая принцип электромагнитной муфты
- iDP — цифровой интерфейс управления активными акустическими системами (от Interactive Digital Programming)
- iW — серия встраиваемых трансляционных акустических систем (от in-Wall)
- LE — серия с ограничееным тиражом (от Limited Edition)
- NFM — серия моделей мониторов ближнего поля (от Near Field Monitor)
- PA — общественный громкоговоритель (от Public Address)
- R.H.R. — именная серия акустических систем в честь главного инженера Рональда Г. Рекхема (от Ronald Hastings Rackham)
- SE — особая версия (от Special Edition)
- SGM — серия моделей студийных мониторов (от Super Gold Monitor)
- SRM — серия моделей студийных мониторов (от Super Red Monitor)
Подвесы НЧ диффузоров:
- HE — жесткий тканный подвес НЧ диффузора (от Hard Edge)
- NBR — нитриловый каучук (от Nitrile Butadiene Rubber)
Типы ВЧ излучателей:
- HW — тип конструкции компрессионного ВЧ излучателя (от Horn Waveguide)
- TW — тип конструкции ВЧ излучателя с волноводами вида «тюльпан» (от Tulip Waveguide)
