Кроссоверы

По вопросам, связанным с кроссоверами, обращайтесь к Григорию Джаникяну (dzhanikyan@gmail.com)

В данном каталоге в основном рассматриваются пассивные модели акустических систем Tannoy.

Электрическая часть пассивных акустических систем состоит из следующих компонентов:

Особенности конструкции некоторых динамических головок Tannoy рассмотрены в разделе «Головки динамические». Поэтому в данном разделе основное внимание уделено именно кроссоверам, которые помимо динамической головки наиболее существенно влияют на воспроизводимый сигнал.

См. также:

Модели кроссоверов Tannoy по сериям

Серия MonitorУсловно «Monitor Silver» / Условно «Monitor Red» / Monitor Gold
Модель кроссовера Кат. номер Схема   Модель DC-излучателя Модель акустической системы
12/L (mk I) 12" LSU/HF.12/L (усл. «Monitor Black») Bass Reflex Cabinet 12, Bass Reflex Cabinet 12 (Corner),
15/L (mk I) 15" LSU/HF.15/L (усл. «Monitor Black») Bass Reflex Cabinet 15, York (Corner)
12/L (mk II) 12" LSU/HF/12L (усл. «Monitor Silver»),
12" Monitor LSU/HF/12.L (усл. «Monitor Red»)		 Belvedere Senior 12 (Red), Lansdowne (Silver), Canterbury (Silver Corner), Canterbury (Red Corner), York 12 (Silver Corner)
15/L (mk II) 15" LSU/HF/15L (усл. «Monitor Silver»),
15" Monitor LSU/HF/15.L (усл. «Monitor Red»)		 Belvedere Senior 15 (Red), Autograph (Silver Сorner), G.R.F (Silver Corner), York 15 (Silver Corner)
3LZ 10" LSU/HF/3.LZ (усл. «Monitor Red») Cadet, Chatsworth 10, Cornetta, Dalton, III LZ
IIILZ/8 10" Monitor Gold LSU/HF/III.LZ/8 Cadet, Coda 10, III LZ, III LZ mk II, Granada
12/8-15/8 12" Monitor Gold LSU/HF/12/8,
15" Monitor Gold LSU/HF/15/8		 Chatsworth, G.R.F. Windsor, Orbitus, York (Сorner)
15/8 (Autograph) 15" Monitor Gold LSU/HF/15/8 Autograph Standard (Gold), Autograph (Gold Сorner)
Серия Monitor HPD
Модель кроссовера Кат. номер Схема   Модель DC-излучателя Модель акустической системы
Серия Monitor HPDSystem Type HPD 295 / HPD 315 / HPD 385
HPD/295/8 10" Monitor HPD/295/8 Chevening
HPD/315/8 12" Monitor HPD/315/8 Chatsworth, Mansfield 12, Orbitus
HPD/385/8 15" Monitor HPD/385/8 Amesbury, Autograph (Corner), Mansfield 15, York
Серия Monitor HPDASystem Type HPD 295A / HPD 315A / HPD 385A
HPD/A/295/8 10" Monitor HPD/295/8 Eaton
HPD/A/315/8 12" Monitor HPD/315/8 Devon, Cheviot
HPD/A/385/8 15" Monitor HPD/385/8 Amesbury, Arden, Berkeley, York
Серия Monitor HPDASystem Type HPD 385B
HPD/B/385/8 15" Monitor HPD/385/8Arden
Номерная серия
Модель кроссовера Кат. номер Схема   Модель DC-излучателя Модель акустической системы
1001 10" 2508 Buckingham
1003 10" 2508Windsor (2508)
1004 10" DU296Dorset T185
10" 2528Ascot T145, Chester T165, Dorset T185
1005 10" 2528 Mayfair T225
1007 15" 3828Arden mk II, Berkeley mk II
1009 7300 0053 15" 3808M1000 (Super Red Monitor)
1010 (?) 10" 2548M2000 (Buckingham Monitor)
1011 15" 3838M3000 (Classic Monitor)
1012 10" 2558SRM10B
12" 3128Cheviot mk II
1014 12" 3149SRM12X
1015 15" 3839MGRF Memory
1019 15" 3839Arden mk II, Arundel
1020 12" 3128Balmoral
1022 10" 2558Caernarvon
1025 10" 2064Saturn S8
1026 12" 3149WEdinburgh
1027 15" 3839/WWestminster
1039 10" 2558Stirling
1040 7300 0139 12" 2558Dover
1041 15" 3839Arden mk III
1047 7300 0155 12" 3149Lynx
1048 7300 0156 15" 3809Jaguar / J200, Puma / P100
1050 7300 0157 15" 3859Panther / P200
1051 15" 3859Cougar
1052 8" 2008CGreenwich
1055 15" 3839EAlbury SL105
1056 12" 3128EBradley SL65
1057 12" 3128EChertsey SL45

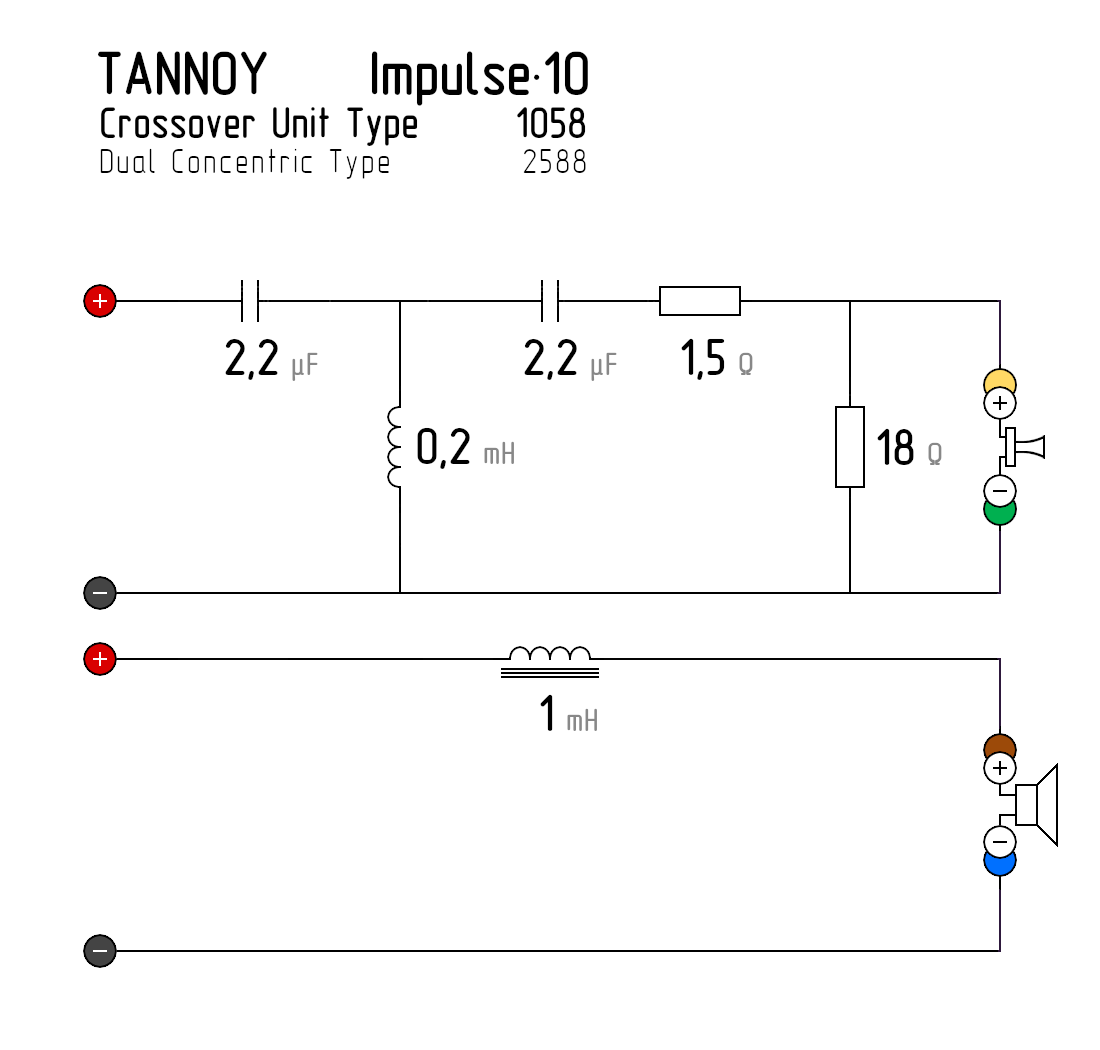

1058 10" 2588 Darking SL35, Impulse-10
1059 8" 2008S DC100, DTM-8, Esher SL25
1060 7300 0207,
7600 0409		 15" FSM mk II
1061 15" 3809DC6000
1062 12" 3149DC4000
1065 10" 2588DC200
1066 15" 3839RRHR Limited Edition (RHR LE)
1070 8" 2008CMini Lynx
1073 12" 3149R (?)SGM12X (?)
1074 12" 3149RSGM12B / Little Gold Monitor
1075 15" 3809SGM1000
1078 15" 3839MGRF Memory HW
1079 12" 3149Edinburgh HW
1081 10" 2558Stirling HW
1083 15" 3839WWestminster HW
1090 12" 3179Canterbury 12
1091 15" 3889Canterbury 15
1106 8" 2025GGDC1000
1107 8" 2025GGDC2000
1108 8" 2025GGDC3000
1109 7300 0256 15" 3889/WWestminster Royal
1110 8" 2008SGreenwich 2
1111 7300 0270 10" 2525GGSystem 10 DMT
1112 7300 0271 12" 3133GGSystem 12 DMT
1113 7300 0272 15" 3833GGSystem 15 DMT
1116 7300 0281 8" 2025GGGSystem 8 NFM
1117 7300 0283 15" 3833GGSystem 215 DMT
1118 7300 0293 12" 3134CPA 12
1119 7300 0294 15" 3836CPA 15
15" 3860CPA 15FM
1126 8" 2033Sixes 609
1127 8" 2033Sixes 611
1128 6.5" 1662Sixes 613
1129 8" 2033Sixes 615
1131 15" 3858Westminster TW
1132 15" 3840GRF Memory TW
1133 12" 3158Edinburgh TW
1134 10" 2598Stirling TW

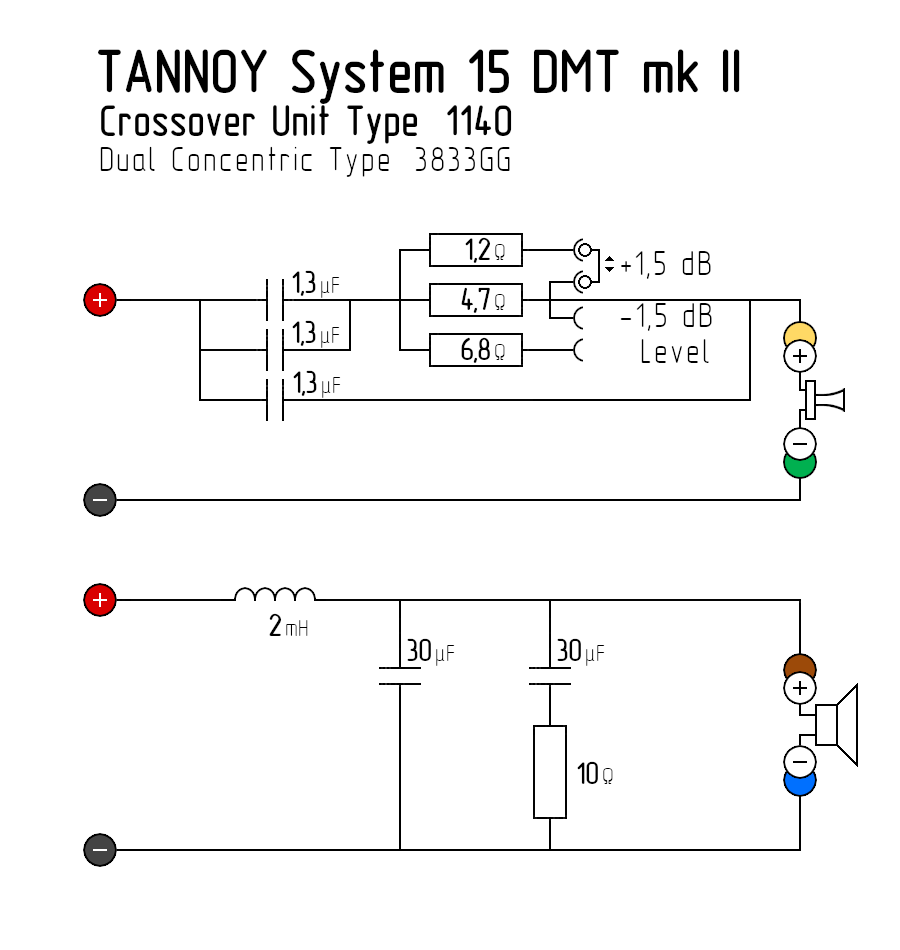

1140 7300 0382 15" 3833GGSystem 15 DMT mk II
1141 7300 0384 10" 2505Definition D700
1143 7300 0388 8" 2036System 8 NFM mk II
1144 6.5" 1666Definition D100
1145 7300 0397 6.5" 1667System 6 NFM mk II
1146 7300 0399 10" 2507System 10 DMT mk II
1148 7300 0407 15" 3833GGSystem 215 DMT mk II
1152 8" 2040Sixes 609 mk II
1153 8" 2040Sixes 611 mk II
1154 6.5" 1669Sixes 613 mk II
1155 8" 2040Sixes 615 mk II
1156 10" SuperDual 2510CPA 10S
1161 7300 0426 12" 3136GGSystem 12 DMT mk II
1168 6.5" 1673Profile 636
1169 8" 2043Profile 637
1170 8" 2043Profile 638
1174 5" 1207 ICTProfile 621
1175 6.5" 1676Profile 622
1177 5" 1206 ICTProfile 628
1190 6" 1678System 600
1191 7300 0490 8" 2046System 800
1192 10" 2513System 1000
1206 7300 0158 12" 3142i12, T12
1224 7300 0596 12" 3139System 1200
1225 12" 3804i15
1245 7300 0601 8" 2062i8
1255 7300 0615 10" 2505Saturn S10
1274 7300 0659 12" 3146Edinburgh HE
7300 0681 10" Stirling HE
7300 0716 8" 2064Saturn S8LR
1282 7300 0728 8" 2046i8 AW, i8T AW
7300 0740 6.5" 1688Saturn S6LR
1319 7300 0747 12" 3150Dimension TD12
1327 7300 0760 10" 2520Dimension TD10
7300 0816 6.5" 1667CMS 60 TDC
1373 7300 0819 8" 2069Dimension TD8
1375 7300 0823 8" 2062V8
7300 0824 12" 3142V12
7300 0826 12" 3138V300
1456 7300 0927 6" 1728V6
1542 8" 1317Di5 DC
1543 7300 1093 6" 1726Di6 DC
1544 8" 2104Di8 DC
1554 7300 1113 4.5" CMS401 DCe
1560 4" 1309iW 4DC
1568 7300 1127 15" 3818Glenair
1570 7300 1130 4.5" CMS501 DC
7300 1135 10" Stirling SE

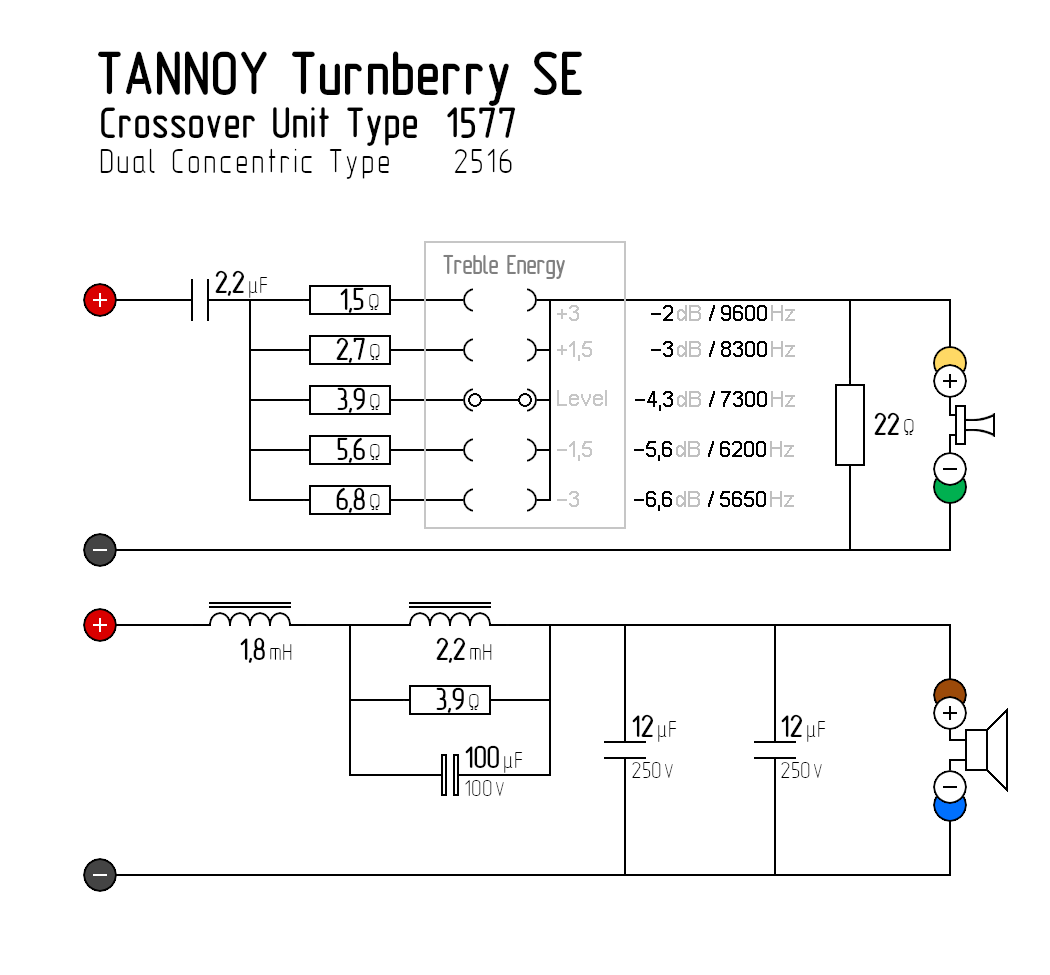

7300 1136 10" 2516Turnberry SE

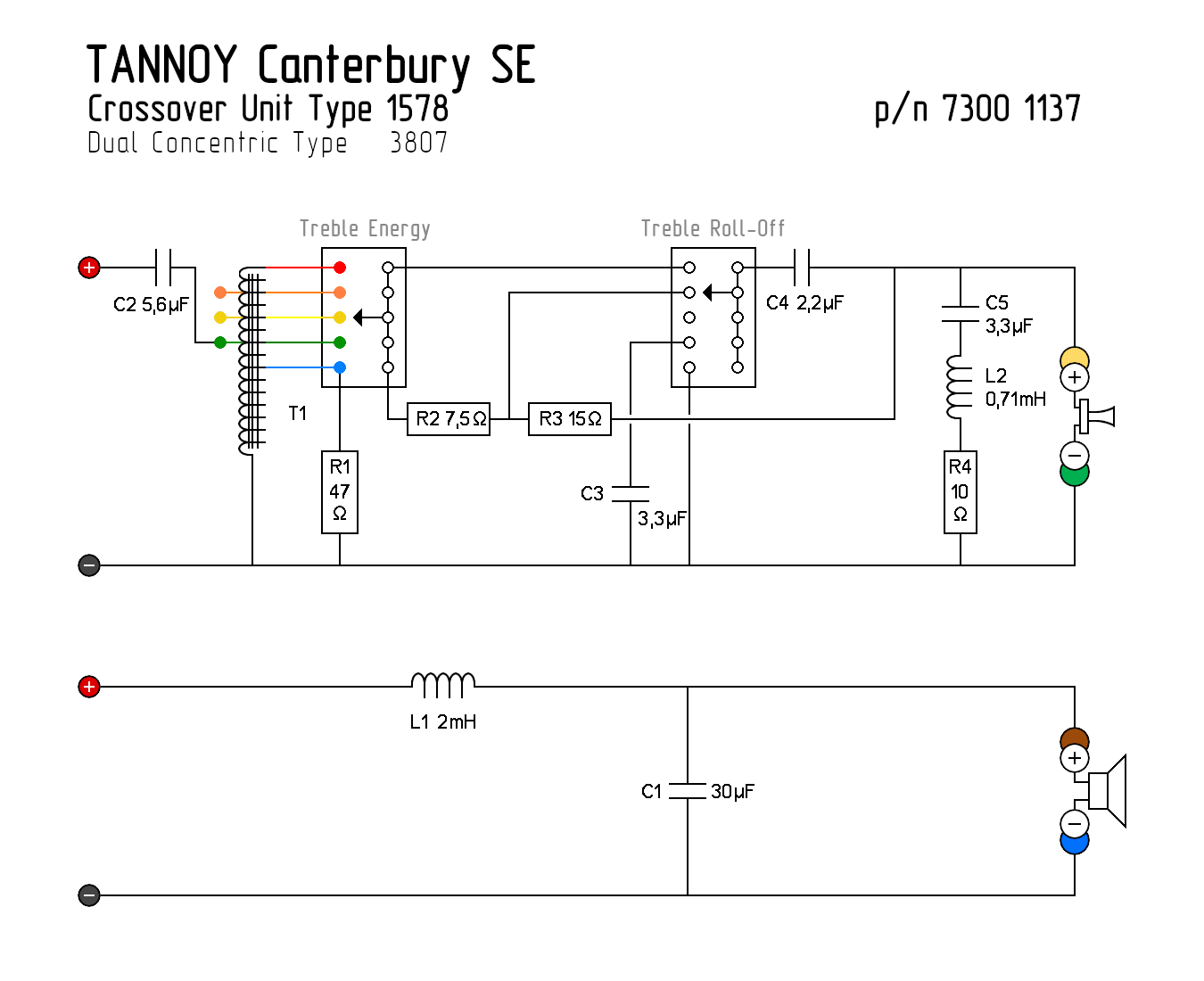

7300 1137 15" 3807Canterbury 15 SE
7300 1139 15" 3806Westminster Royal SE
1575 10" 2517Stirling SE (HF filter)
1576 10" 2517Stirling SE (LF filter)
1579 7300 1138 15" 3806Westminster Royal SE (HF filter)
1580 7300 1139 15" 3806Westminster Royal SE (LF filter)
1581 7300 1141 10" 2527Glenair 10 (HF filter)
1588 7300 1154 6" 1627Revolution DC6
1590 7300 1156 6" 1627Revolution DC6 T
1591 7300 1157 4.5" Revolution DC4 LCR
1595 7300 1161 8" 2108Definition DC8 T (LF filter)
1598 7300 1167 10" 2527Glenair 10 (LF filter)
1599 7300 1170 6" 1728DC6i
1600 7300 1171 8" 2062DC8i
1601 7300 1172 12" 3142DC12i
1605 7300 1180 10" 2523Kensington SE (HF filter)
1614 7300 1196 4" iW60 EFX
1621 7300 6" iW63 DC
1674 7300 1277 12" PowerDual 3197Kingdom Royal (HF filter)
1675 7300 1278 12" PowerDual 3197Kingdom Royal (LF filter)
1681 7300 1288 12" PowerDual 3197Kingdom Royal (HF filter board)
1704 7300 1326 5" VX 5.2
1705 7300 1327 6" 1728VX 6
1706 7300 1328 8" 2114VX 8
1707 7300 1329 8" 2114VX 8.2
1708 7300 1330 12" 3201VX 12
1709 7300 1331 12" PowerDual 3199VX 12HP
1710 7300 1332 12" PowerDual 3200VX 12Q
1711 7300 1333 12" VX 12.2Q
1712 7300 1334 15" VX 15HP
1721 7300 1343 12" VX 12.2Q Active
1741 7300 1374 6" 1633Precision 6.2
1744 7300 1378 6" 1633Precision 6.1
1745 7300 1379 6" 1633Precision 6C
1747 7300 1382 10" 2542Definition DC10A (LF Filter)
1753 7300 1393 15" TA-15ACX51ACanterbury GR (HF filter)
1754 7300 1394 15" TA-15ACX51ACanterbury GR (LF filter)
1755 7300 1395 10" TA-10ACX51AKensington GR (HF filter)
1756 7300 1396 10" TA-10ACX51AKensington GR (LF filter)
1759 7300 1400 10" 2544Turnberry GR (HF filter)
1760 7300 1401 10" 2544Turnberry GR (LF filter)
1762 7300 1403 10" 2544Stirling GR (LF filter)
1792 7300 1442 4.5" AMS 5DC
1802 7300 1460 6" 1638AMS 6DC
1514 ST-100
ST-200
1817 ST-300Mg

Цветовое кодирование проводов

Хотя во многих моделях акустических систем Tannoy применена собственная цветовая маркировка проводов, в целом производитель придерживался следующих правил:

Расшифровки используемых сокращений

  • АС — акустическая система
  • АW — всепогодные акустические системы (от All Weather)
  • CMS — потолочные акустические системы (от Ceiling Monitor Systems)
  • CPA — сценические акустические системы (от Contractor Pablic Address)
  • DC — двойной каксиальный излучатель (от Dual concentric)
  • DMT — технология изготовления антирезонансных корпусов из композиционных материалов (от Differential Material Technology)
  • DTM — настольная акустическая система (от Desk Top Monitor)
  • FSM — серия моделей студийных мониторов среднего и дальнего поля (от Fine Studio Monitor)
  • G.R.F. — именная серия акустических систем в честь основателя Гая Р. Фонтейна (от Guy Rupert Fountain)
  • HPD — коаксиальный излучатель повышенной мощности (от High Performance Dual)
  • ICT — конструкция индуктивно связанной дюралюминиевой диафрагмы ВЧ излучателя с магнитной системой НЧ излучателя (от Inductively Coupled Technology), использующая принцип электромагнитной муфты
  • iDP — цифровой интерфейс управления активными акустическими системами (от Interactive Digital Programming)
  • iW — серия встраиваемых трансляционных акустических систем (от in-Wall)
  • LE — серия с ограничееным тиражом (от Limited Edition)
  • NFM — серия моделей мониторов ближнего поля (от Near Field Monitor)
  • PA — общественный громкоговоритель (от Public Address)
  • R.H.R. — именная серия акустических систем в честь главного инженера Рональда Г. Рекхема (от Ronald Hastings Rackham)
  • SE — особая версия (от Special Edition)
  • SGM — серия моделей студийных мониторов (от Super Gold Monitor)
  • SRM — серия моделей студийных мониторов (от Super Red Monitor)

Подвесы НЧ диффузоров:

  • HE — жесткий тканный подвес НЧ диффузора (от Hard Edge)
  • NBR — нитриловый каучук (от Nitrile Butadiene Rubber)

Типы ВЧ излучателей:

  • HW — тип конструкции компрессионного ВЧ излучателя (от Horn Waveguide)
  • TW — тип конструкции ВЧ излучателя с волноводами вида «тюльпан» (от Tulip Waveguide)
