Каталог моделей акустических систем на базе коаксиальных динамических головок Tannoy

Акустические системы

Различные модификации акустических систем Tannoy выпускались как в одиночном исполнении, так и целыми линейками и сериями. А некоторые модели АС, связанные логически некоторой конструктивной особенностью, мы объединили в условные линейки. При этом надо учитывать, что в различные периоды производства в одноимённой модели АС могли производиться технические изменения и конструктивные модификации. Все эти нюансы отразить, к сожалению, не представляется возможным.

См. также:

Модели акустических систем Tannoy

Далее приведены модели АС, использующих двойные концентрические излучатели, сгруппированные по группам и подгруппам/сериям. Но, к сожалению, не существует единого подхода по сквозной группировке моделей. Производитель за прошедшие годы менял не только технологические и маркетинговые решения, но и испытал на себе череду организационных изменений (покупка/продажа/поглощение). Поэтому здесь приведён результат субъективной вольной трактовки маркетинговых продуктовых линеек производителя.

Домашние акустические системы (Domestic Loudspeakers):

Профессиональные акустические системы (Professional Loudspeakers):

Модели акустических системы на базе коаксиальных излучателей Tannoy

Definition D (Series 2)
Домашние акустические системы высокой верности воспроизедения
High Fidelity Domestic Loudspeakers

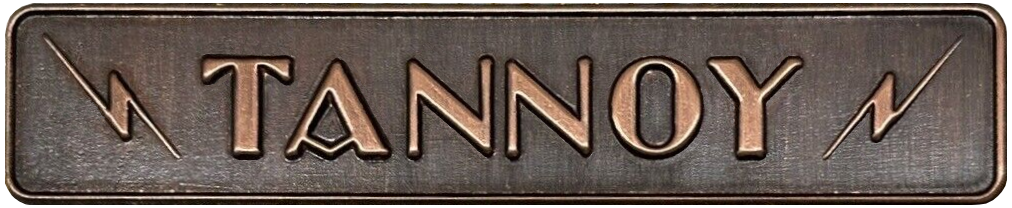

Первые образцы (условно «Monitor Black»)
Модель акустической системы Документ Модель излучателя Модель кроссовера
Bass Reflex Cabinet 12 12" LSU/HF.12/L (усл. «Monitor Black») 12/L (mk I)
Bass Reflex Cabinet 12 (Corner) Info 12" LSU/HF.12/L (усл. «Monitor Black») 12/L (mk I)
Bass Reflex Cabinet 15 (Corner) Info 15" LSU/HF.15/L (усл. «Monitor Black») 15/L (mk I)
York (Corner) 15" LSU/HF.15/L (усл. «Monitor Black») 15/L (mk I)
Вторая линейка (условно «Monitor Silver»)
Модель акустической системы Документ Модель излучателя Модель кроссовера
Autograph (Corner) 1953 15" LSU/HF/15L (усл. «Monitor Silver») 15/L (mk II)
Belvedere Senior 12 Info 12" LSU/HF/12L (усл. «Monitor Silver») 12/L (mk II)
Belvedere Senior 15 Info 15" LSU/HF/15L (усл. «Monitor Silver») 15/L (mk II)
Canterbury (Corner) 12" LSU/HF/12L (усл. «Monitor Silver») 12/L (mk II)
G.R.F. (Corner) 1955 15" LSU/HF/15L (усл. «Monitor Silver») 15/L (mk II)
Lansdowne 12" LSU/HF/12L (усл. «Monitor Silver») 12/L (mk II)
York (Corner) —1956 15" LSU/HF/15L (усл. «Monitor Silver») 15/L (mk II)
Линейка «Monitor» (условно «Monitor Red»)
Модель акустической системы Документ Модель излучателя Модель кроссовера
Autograph Standard 15" LSU/HF/15.L (усл. «Monitor Red») 15/L (mk II)
Autograph (Corner) 15" LSU/HF/15.L (усл. «Monitor Red»)
Autograph Professional 2 × 15" LSU/HF/15.L (усл. «Monitor Red») 2 × 15/L (mk II)
Belvedere 10 Info 10" LSU/HF/3.LZ (усл. «Monitor Red») 3LZ
Belvedere 12 Info 12" LSU/HF/12.L (усл. «Monitor Red») 12/L (mk II)
Belvedere Senior 12 Info 12" LSU/HF/12.L (усл. «Monitor Red») 12/L (mk II)
Belvedere Senior 15 Info 15" LSU/HF/15.L (усл. «Monitor Red») 15/L (mk II)
Cadet 10" LSU/HF/3.LZ (усл. «Monitor Red») 3LZ
Canterbury (Corner) 12" LSU/HF/12.L (усл. «Monitor Red») 12/L (mk II)
Chatsworth 10 10" LSU/HF/3.LZ (усл. «Monitor Red») 3LZ
Chatsworth 12 12" LSU/HF/12.L (усл. «Monitor Red») 12/L (mk II)
Chatsworth 12 (Corner) 1958 12" LSU/HF/12.L (усл. «Monitor Red») 12/L (mk II)
Cornetta 10" LSU/HF/3.LZ (усл. «Monitor Red») 3LZ
Dalton 10 10" LSU/HF/3.LZ (усл. «Monitor Red») 3LZ
Dalton 12 12" LSU/HF/12.L (усл. «Monitor Red») 12/L (mk II)
G.R.F. 15" LSU/HF/15.L (усл. «Monitor Red») 15/L (mk II)
G.R.F. (Corner) 15" LSU/HF/15.L (усл. «Monitor Red») 15/L (mk II)
G.R.F. Windsor 15" LSU/HF/15.L (усл. «Monitor Red») 15/L (mk II)
III LZ 1961—1966 10" LSU/HF/3.LZ (усл. «Monitor Red») 3LZ
Lancaster 12C 1958—1966 12" LSU/HF/12.L (усл. «Monitor Red») 12/L (mk II)
Lancaster 12F 1958—1966 12" LSU/HF/12.L (усл. «Monitor Red») 12/L (mk II)
Lancaster 15C 1958—1966 15" LSU/HF/15.L (усл. «Monitor Red») 15/L (mk II)
Lancaster 15F 1958—1966 15" LSU/HF/15.L (усл. «Monitor Red») 15/L (mk II)
Stuart 10 10" LSU/HF/3.LZ (усл. «Monitor Red») 3LZ
Windsor 1958—1967 15" LSU/HF/15.L (усл. «Monitor Red») 15/L (mk II)
York 1958—1966 15" LSU/HF/15.L (усл. «Monitor Red») 15/L (mk II)
York (Corner) 1958—1966 15" LSU/HF/15.L (усл. «Monitor Red») 15/L (mk II)
Линейка «Monitor Gold»
Модель акустической системы Документ Модель излучателя Модель кроссовера
Autograph Standard 15" LSU/HF/15/8 (Monitor Gold) 15/8 (Autograph)
Autograph (Сorner)1967—1974 15" LSU/HF/15/8 (Monitor Gold) 15/8 (Autograph)
Autograph Professional 2 × 15" LSU/HF/15/8 (Monitor Gold) 2 × 12/8-15/8
Belvedere 12 12" LSU/HF/12/8 (Monitor Gold) 12/8-15/8
Belvedere 15 15" LSU/HF/15/8 (Monitor Gold) 12/8-15/8
Cadet 10" LSU/HF/III.LZ/8 (Monitor Gold) IIILZ/8
Cantata 12 12" LSU/HF/12/8 (Monitor Gold) 12/8-15/8
Chatsworth 1967—1974 12" LSU/HF/12/8 (Monitor Gold) 12/8-15/8
Coda 10 10" LSU/HF/III.LZ/8/U (Monitor Gold mk II) IIILZ/8
Coda 12 12" LSU/HF/12/8 (Monitor Gold) 12/8-15/8
Dalton 12 12" LSU/HF/12/8 (Monitor Gold) 12/8-15/8
G.R.F. 15" LSU/HF/15/8 (Monitor Gold) 12/8-15/8
G.R.F. (Corner) 1967—1974 15" LSU/HF/15/8 (Monitor Gold) 12/8-15/8
G.R.F. Professional 15" LSU/HF/15/8 (Monitor Gold) 12/8-15/8
G.R.F. Windsor 15" LSU/HF/15/8 (Monitor Gold) 12/8-15/8
III LZ 1967—1974 10" LSU/HF/III.LZ/8 (Monitor Gold) IIILZ/8
III LZ mk II 10" LSU/HF/III.LZ/8/U (Monitor Gold mk II) IIILZ/8
Lancaster 12C 1967—1974 12" LSU/HF/12/8 (Monitor Gold) 12/8-15/8
Lancaster 12F 1967—1974 12" LSU/HF/12/8 (Monitor Gold) 12/8-15/8
Lancaster 15C 1967—1974 15" LSU/HF/15/8 (Monitor Gold) 12/8-15/8
Lancaster 15F 1967—1974 15" LSU/HF/15/8 (Monitor Gold) 12/8-15/8
Mallorcan 12" LSU/HF/12/8 (Monitor Gold) 12/8-15/8
Orbitus 12" LSU/HF/12/8 (Monitor Gold) 12/8-15/8
Stuart 12 / Lancaster 12 12" LSU/HF/12/8 (Monitor Gold) 12/8-15/8
Stuart 15 / Lancaster 15 15" LSU/HF/15/8 (Monitor Gold) 12/8-15/8
Tudor Autograph 15" LSU/HF/15/8 (Monitor Gold) 12/8-15/8
Windsor 1968—1974 15" LSU/HF/15/8 (Monitor Gold) 12/8-15/8
York 1967—1974 15" LSU/HF/15/8 (Monitor Gold) 12/8-15/8
York (Corner) 1967—1974 15" LSU/HF/15/8 (Monitor Gold) 12/8-15/8
Линейка «Monitor HPD» 1974—1975
Модель акустической системы Документ Модель излучателя Модель кроссовера
Amesbury / York Info 15" HPD/385/8 (Monitor HPD) HPD/385/8
Chatsworth Info 12" HPD/315/8 (Monitor HPD) HPD/315/8
Chevening Info 10" HPD/295/8 (Monitor HPD) HPD/295/8
Lancaster 15 15" HPD/385/8 (Monitor HPD) HPD/385/8
Mansfield 12 Info 12" HPD/315/8 (Monitor HPD) HPD/315/8
Mansfield 15 Info 15" HPD/385/8 (Monitor HPD) HPD/385/8
York 15" HPD/385/8 (Monitor HPD) HPD/385/8
Monitor Royal Данная серия выпускалась для рынка Канады на базе серии Monitor HPD
Модель акустической системы Документ Модель излучателя Модель кроссовера
Belvedere 15 15" 15/85 HPD/385/8
Cantata 12 12" 12/60 HPD/310/8
Integra 12" 12/60 HPD/315/8
Lancaster 12F 12" 12/60 HPD/310/8
Orbitus 12" 12/60 HPD/315/8
Stuart 12 12" 12/60 HPD/310/8
Линейка «Monitor HPD/A» 1975—1978
Модель акустической системы Документ Модель излучателя Модель кроссовера
Amesbury 15" HPD/385/8 (Monitor HPD) HPD/A/385/8
Autograph (Corner) 15" HPD/385/8 (Monitor HPD) HPD/A/385/8
Arden 1976 15" HPD/385/8 (Monitor HPD) HPD/A/385/8
Berkeley 15" HPD/385/8 (Monitor HPD) HPD/A/385/8
Chatsworth 12" HPD/315/8 (Monitor HPD) HPD/A/315/8
Cheviot 12" HPD/315/8 (Monitor HPD) HPD/A/315/8
Devon 12" HPD/315/8 (Monitor HPD) HPD/A/315/8
Eaton 10" HPD/295/8 (Monitor HPD) HPD/A/295/8
Orbitus 12" HPD/315/8 (Monitor HPD) HPD/A/315/8
York 15" HPD/385/8 (Monitor HPD) HPD/A/385/8
Линейка «Monitor HPD/B»
Модель акустической системы Документ Модель излучателя Модель кроссовера
Arden 15" HPD/385/8 (Monitor HPD) HPD/B/385/8
Monitor mk II 1978—1983
Модель акустической системы Документ Модель излучателя Модель кроссовера
Arden mk II 15" 3828 1007
Arden mk II 15" DU386
Berkeley mk II 15" 3828 1007
Berkeley mk II 15" DU386
Buckingham1978—1984 10" 2508, 2 × 12" LSU/LF 3116 1001
Cheviot mk II 12" 3128 1012
Churchill 15" 3833GG
Windsor1978—1984 10" 2508, 12" LSU/LF 3108 1003
Monitor mk III 1984—1985
Модель акустической системы Документ Модель излучателя Модель кроссовера
Arden mk III 15" 3839 1041
Autograph (Corner) 15" 3808 1009 (?)
G.R.F. (Corner) 15" 3808
Time compensated 1982—1984
Модель акустической системы Документ Модель излучателя Модель кроссовера
Arundel Info 15" 3839 1019
Balmoral Info 12" 3128 1020
Caernarvon Info 10" 2558 1022
Dover1983—1984 Info 10" 2558 1040
RHR LE1985 15" 3839R 1066
RHR SLE1986 15"
RHR/N 15"
Prestige
Radical Systems
Модель акустической системы Документ Модель излучателя Модель кроссовера
Edinburgh 1982—1987 12" 3149 1026
Greenwich 1986—1989 8" 2008C 1052
G.R.F. Memory 1982—1987 Info 15" 3839/M 1015
Stirling 1983—1987 Info 10" 2558 1039
Westminster 1982—1987 Info 15" 3839/W 1027
Prestige HWСерия с компрессионными ВЧ-излучателями и мягкими подвесами НЧ-диффузоров
Модель акустической системы Документ Модель излучателя Модель кроссовера
Canterbury 121988— 12" 3179 1090
Canterbury 151988— 15" 3889 1091
Edinburgh HW 1987—1992 12" 3149W 1079
Greenwich 21989—1992 8" 2008S 1110
G.R.F. Memory HW 1987—1992 15" 3839/M 1078
Stirling HW 1987—1992 10" 2558 1081
Westminster HW1987—1992 15" 3839/W 1083
Westminster Royal 1987—1992 15" 3889/W 1109
Prestige TWСерия с ВЧ-излучателями типа «тюльпан» и мягкими подвесами НЧ-диффузоров
Модель акустической системы Документ Модель излучателя Модель кроссовера
Edinburgh TW 1992—1998 12" 3158 1133
G.R.F. Memory TW 1992—1998 15" 3840 1132
Stirling TW 1992—1998 10" 2598 1134
Stirling TW W1992—1998 10" 2598 1134
Westminster TW1992—1998 15" 3858 1131
KingdomСерия с ВЧ-излучателями типа «супертюльпан» и «тюльпан»
Модель акустической системы Документ Модель излучателя Модель кроссовера
Kingdom 1997 Info 12" SuperDual 3144, 18" LSU/LF
Kingdom 15 2000 Info 10" SuperDual 2514, 15" LSU/LF
Kingdom 12 2000 Info 10" 2518, 12" LSU/LF
Prestige HEСерия с жесткими тканными подвесами НЧ-диффузоров
Модель акустической системы Документ Модель излучателя Модель кроссовера
Autograph Millennium2001 15" 3807
Autograph Mini 2005 Owner's Manual 4.5" 1304
Canterbury 15 HE 15"
Edinburgh HE Info 12" 3146 1274
G.R.F. Memory HE 1999— 15" 3810
Kensington HE 10"
Sandringham Owner's Manual 8"
Stirling HE 1999— 10"
Turnberry HE 10" 2516
Yorkminster 12" 3189
Westminster Royal HE 1999—2006 15" 3806
Prestige SE 2006—2013
Модель акустической системы Документ Модель излучателя Модель кроссовера
Canterbury 15 SE Owner's Manual 15" 3807
Glenair Owner's Manual 15" 3818 1568
Glenair 10 Owner's Manual 10" 2527 1581 + 1598
Kensington SE Owner's Manual 10" 2523 1605
Kingdom Royal 2012 Owner's Manual 12" PowerDual 3197, 15" LSU/LF 1674 + 1675 + 1681
Sandringham SE 8" 2102
Stirling SE Owner's Manual 10" 2517 1575 + 1576
Turnberry SE Owner's Manual 10" 2516
Westminster Royal SE 2007—2012 Owner's Manual 15" 3806 1579 + 1580
Yorkminster SE Owner's Manual 12"
Prestige Gold Reference 2013—
Модель акустической системы Документ Модель излучателя Модель кроссовера
Autograph Mini GR Info 4.5" TA-5FCX20B
Canterbury GR Info 15" TA-15ACX51A 1753 + 1754
G.R.F. GR Info 12"
G.R.F. 90 GR 12"
Kensington GR Owner's Manual 10" TA-10ACX51A1755 + 1756
Stirling GR Owner's Manual 10" 25441762
Turnberry GR Owner's Manual 10" 25441759 + 1760
Turnberry GR LE 10"
Westminster Royal GR 2013— 15"
Домашние стерео акустические системы
Модель акустической системы Документ Модель излучателя Модель кроссовера
DC / Impulse
DC 1986—1988
Модель акустической системы Документ Модель излучателя Модель кроссовера
DC100 Info 8" 2008S 1059
DC200 Info 10" 2588 1065
DC4000 1987—1988 Info 12" 3149 1062
DC6000 1987—1988 Info 15" 3809 1061
Impulse 1986—1988
Модель акустической системы Документ Модель излучателя Модель кроссовера
Impulse-10 10" 2588 1058
Impulse-12 12" 3149 1062 (?)
Impulse-15 15" 3809 1061 (?)
Legacy 2017
Модель акустической системы Документ Модель излучателя Модель кроссовера
Legacy Arden Info 15"
Legacy Cheviot Info 12" TA-12FCX34C
Legacy Eaton Info 10"
Series 90 1988—1991
Модель акустической системы Документ Модель излучателя Модель кроссовера
DC1000 Info 8" 2025GG 1106
DC2000 Info 8" 2025GG, 8" LSU/LF 2026 1107
DC3000 Info 8" 2025GG, 8" LSU/LF 2026 1108
Series T 1978—1982
Модель акустической ��истемы Документ Модель излучателя Модель кроссовера
Ascot T145 10" 2528 1004
Chester T165 10" 2528 1004
Dorset T185 10" DU296 / 2528, 10" LSU/LF 2500 (ABR) 1004
Mayfair T225 10" 2528, 10" LSU/LF 2500 (ABR) 1005
Surrey / Lomond
Surrey 1983—1985
Модель акустической системы Документ Модель излучателя Модель кроссовера
Albury SL105 Info 15" 3839E 1055
Bradley SL65 Info 12" 3128E 1056
Chertsey SL45 Info 12" 3128E 1057
Darking SL35 Info 10" 2588 1058
Esher SL25 Info 8" 2008S 1059
Lomond
Модель акустической системы Документ Модель излучателя Модель кроссовера
Albury SY105 Info 15" 3839E 1055
Bradley SY65 Info 12" 3128E 1056
Chertsey SY45 Info 12" 3128E 1057
Darking SY35 Info 10" 2588 1058
Esher SY25 Info 8" 2008S 1059
Акустические системы для «домашних кинотеатров»
Definition
Definition D 1994—1998
Модель акустической системы Документ Модель излучателя Модель кроссовера
Definition D100 6.5" 1666 1144
Definition D300 Info 6.5" 1666
Definition D500 Info 8" 2041, 8" LSU/LF
Definition D700 Info 10" 2505, 10" LSU/LF 2506 1141
Definition D750 Info 8" 2064, 2 × 8" LSU/LF
Definition D900 Info 12" 3139, 12" LSU/LF
Definition D Series 2 1998—1999
Модель акустической системы Документ Модель излучателя Модель кроссовера
Definition D500 Info 8" , 8" LSU/LF
Definition D700 Info 10" , 10" LSU/LF
Definition D900 Info 12" , 12" LSU/LF
Definition DC
Модель акустической системы Документ Модель излучателя Модель кроссовера
Definition DC6 LCR Owner's Manual 6" Dual Concentric, 6" LSU/LF, 6" passive ABR
Definition DC8 Owner's Manual 8" 2108
Definition DC8 T Owner's Manual 8" 2108, 8" LSU/LF 2109 1595
Definition DC8 Ti Owner's Manual 8" 2108, 8" LSU/LF 2109
Definition DC10 T Owner's Manual 10" 2536, 10" LSU/LF
Definition DC10 Ti Owner's Manual 10" 2536, 10" LSU/LF 2537
Definition DC10A Owner's Manual 10" 2542 1747 (LF filter)
Dimension
Модель акустической системы Документ Модель излучателя Модель кроссовера
Dimension TD8 Owner's Manual 8" 20691373
Dimension TD10 Owner's Manual 10" 2520 1327
Dimension TD12 Owner's Manual 12" 3150
Dimension TDC1 Owner's Manual 8" , 2 × 8"
Eyris
Eyris DC
Модель акустической системы Документ Модель излучателя Модель кроссовера
Eyris DC1 Owner's Manual 6" 1718
Eyris DC3 Owner's Manual 6" 1718, 6" LSU/LF 1709
Eyris DCC Owner's Manual 6" 1718, 2 × 6" LSU/LF 1709
Eyris DC iDP Комплект активных АС для домашнего кинотеатра (ведущие/ведомые)
Модель акустической системы Документ Модель излучателя Модель кроссовера
Eyris DC1 iDP (Master/Slave) 6"
Eyris DC3m iDP (Master) 6" , 6" LSU/LF 1709
Eyris DCCm iDP (Master) 6" , 2 × 6" LSU/LF 1709
Precision
Модель акустической системы Документ Модель излучателя Модель кроссовера
Precision 6.1 Owner's Manual 6" 1633 1744
Precision 6.2 Owner's Manual 6" 1633, 6" LSU/LF 1634 1741
Precision 6.4 Owner's Manual 6" 1633, 6" LSU/LF, 2 × 6" ABR
Precision 6C Owner's Manual 6" 1633, 6" LSU/LF, 6" ABR 1745
Profile 1994—1998
Модель акустической системы Документ Модель излучателя Модель кроссовера
Profile 621 / D5C Info 5" 1207 ICT 1174
Profile 622 / D6C Info 6.5" 1676 1175
Profile 628 / D5R Info 5" 1206 ICT 1177
Profile 635 / D50 Info 8" 2046
Profile 636 / D60 Info 6.5" 1673, 6.5" LSU/LF 1674 1168
Profile 637 / D70 Info 8" 2043, 8" LSU/LF 2044 1169
Profile 638 / D80 Info 8" 2043, 8" LSU/LF 2044 1170
Profile Plus
Модель акустической системы Документ Модель излучателя Модель кроссовера
Profile 621 Plus 5" 1207 ICT 1174
Profile 622 Plus 6.5"
Profile 628 Plus 5" ICT
Profile 635 Plus 8"
Profile 637 Plus 8" , 8" LSU/LF
Profile 638 Plus 8" , 8" LSU/LF
Profile Plus Gold
Модель акустической системы Документ Модель излучателя Модель кроссовера
Profile 628 Plus Gold 8" 2055
Profile 637 Plus Gold 8" 2055, 8" LSU/LF
Profile 638 Plus Gold 8" 2055, 8" LSU/LF
Revolution
Revolution DC 2011—2014
Модель акустической системы Документ Модель излучателя Модель кроссовера
Revolution DC4 Owner's Manual 4.5" 1316
Revolution DC4LCR Owner's Manual 4.5" , 4" LSU/LF 1591
Revolution DC4T Owner's Manual 4.5" 1316, 4" LSU/LF 1319
Revolution DC6 Owner's Manual 6" 1627 1588
Revolution DC6T Owner's Manual 6" 1627, 6" LSU/LF 1628 1590
Revolution DC6LCR 6" 1615, 6" LSU/LF 1619
Revolution DC SE 2013—2014
Модель акустической системы Документ Модель излучателя Модель кроссовера
Revolution DC6 SE 6"
Revolution DC6T SE 6" 1633, 6" LSU/LF 1634
Revolution Signature DC
Модель акустической системы Документ Модель излучателя Модель кроссовера
Revolution Signature DC4 Owner's Manual 4.5"
Revolution Signature DC4 LCR Owner's Manual 4.5", 2 × 4.5" LSU/LF
Revolution Signature DC4 T Owner's Manual 4.5"
Revolution Signature DC6 Owner's Manual 6" 1615
Revolution Signature DC6 LCR Owner's Manual 6", 2 × 6" LSU/LF
Revolution Signature DC6 T Owner's Manual 6" 1615, 6" LSU/LF
Revolution XT 2015—
Модель акустической системы Документ Модель излучателя Модель кроссовера
Revolution XT mini Owner's Manual 4.5"
Revolution XT 6 Owner's Manual 6"
Revolution XT 6F Owner's Manual 6"
Revolution XT 8F Owner's Manual 8" Q09-00001-62043
Revolution XT C Owner's Manual 4.5"
Saturn
Модель акустической системы Документ Модель излучателя Модель кроссовера
Saturn S6 Owner's Manual 6.5" 1688, 6.5" LSU/LF 1689
Saturn S6C Owner's Manual 6.5" 1688
Saturn S6LCR Owner's Manual 6.5" 1688
Saturn S6LR Owner's Manual 6.5" 1688
Saturn S8 Owner's Manual 8" 2064, 8" LSU/LF 2063 1025
Saturn S8C Owner's Manual 8" 2064
Saturn S8LCR Owner's Manual 8" 2064
Saturn S8LR Owner's Manual 8" 2064
Saturn S10 Owner's Manual 10" 2505, 10" LSU/LF 2506 1255
Saturn (усл. «Saturn Gold»)Ограниченная серия для азиатского рынка
Модель акустической системы Документ Модель излучателя Модель кроссовера
Saturn S8 Gold 8"
Saturn S8LR Gold 8"
Saturn S10 Gold 10" 2505 (G), 10" LSU/LF 2506 (G)
Sensys
Sensys DC
Модель акустической системы Документ Модель излучателя Модель кроссовера
Sensys DC1 Info 6" 1717
Sensys DC2 Info 6" 1717, 6" LSU/LF
Sensys DCC Info 6" 1717
Sensys D (усл. «Sensys Gold»)2004Ограниченная серия для азиатского рынка
Модель акустической системы Документ Модель излучателя Модель кроссовера
Sensys D1 6"
Sensys D2 6", 6" LSU/LF
Sensys D3 6", 6" LSU/LF, 6" ABR
Sensys DC 6"
Sixes
Sixes 1991—1993
Модель акустической системы Документ Модель излучателя Модель кроссовера
Sixes 609 Info 8" 2033 1126
Sixes 611 Info 8" 2033, 8" LSU/LF 2035 1127
Sixes 613 Info 6.5" 1662, 6.5" LSU/LF 1663, 6.5" Passive 1664 1128
Sixes 615 Info 8" 2033, 8" LSU/LF 2034, 8" Passive 2037 1129
Sixes 623 Owner's Manual 6.5" 1163
Sixes mk II 1993—1994
Модель акустической системы Документ Модель излучателя Модель кроссовера
Sixes 609 mk II Info 8" 2040 1152
Sixes 611 mk II Info 8" 2040, 8" LSU/LF 2037 1153
Sixes 613 mk II Info 6.5" 1669, 6.5" LSU/LF 1663 1154
Sixes 615 mk II Info 8" 2040, 8" LSU/LF 2034, 8" Passive 1155
Sixes Anniversary 1995—1999
Модель акустической системы Документ Модель излучателя Модель кроссовера
Sixes 706 8" 2049
Sixes 707 8" 2049, 8" LSU/LF
Sixes 708 8" 2049, 8" LSU/LF, 8" Passive
Sixes Century
Модель акустической системы Документ Модель излучателя Модель кроссовера
Sixes 806 8" 2049
Sixes 807 8" 2049, 8" LSU/LF
Sixes 808 8" 2049, 8" LSU/LF
Трансляционное и концертное оборудование
Влагозащищённые инсталляции для озвучивания помещений и открытых пространств
AMS
Модель акустической системы Документ Модель излучателя Модель кроссовера
AMS 5DC Info 4.5" DC 1792
AMS 5ICT 5" ICT
AMS 5ICT LZ 5" ICT
AMS 6DC Info 6" 1638 1802
AMS 6ICT 6" ICT
AMS 6ICT LZ 6" ICT
AMS 8DC Info 8" 2119
DVS
Модель акустической системы Документ Модель излучателя Модель кроссовера
DVS 4 4.5" 1334 ICT
DVS 4T 4.5" 1334 ICT
DVS 6 6" 1631 ICT
DVS 8 8" 2117 ICT
Инсталляции для многоканального озвучивания малых и средних помещений
Definition Install
Модель акустической системы Документ Модель излучателя Модель кроссовера
DC6i Datasheet 6" 1728 1599
DC8i Datasheet 8" 2062 1600
DC12i Datasheet 12" 3142 1601
Di (Definition|Install)
Модель акустической системы Документ Модель излучателя Модель кроссовера
Di5 Info 4.5" 1310 ICT
Di5t Info 4.5" 1310 ICT
Di5 DC Info 4.5" 1317 1542
Di5 DCt Info 4.5" 1317
Di6 Info 6.5" ICT
Di6t Info 6.5" ICT
Di6 DC Info 6" 1726 1543
Di6 DCt Info 6" 1726
Di8 DC Info 8" 2104 1544
Потолочные и встраиваемые акустические системы
CMS
Модель акустической системы Документ Модель излучателя Модель кроссовера
CMS6 DC 6.5"
CMS6 ТDC 6.5"
CMS6 ТDCB 6.5"
CMS8 DC 8" 2046
CMS8 ТDC Info 8" 2046
CMS12T DC 12" 3142
CMS410 DCe User Guide 4" 1554
CMS401e User Guide 4"
CMS501 Info 4.5" ICT
CMS501 DC Info 4.5" 1570
CMS601 Info 6" 1606 ICT
CMS601 DC Info 6" 1726
CMS801 DC Info 8" 2104
CMS1201 DC Info 12" 3198
CMS1201 DCT Info 12" 3198
CMS mk II
Модель акустической системы Документ Модель излучателя Модель кроссовера
CMS50 ICT Info 4.5" ICT Q09-00001-61458
CMS50T ICT Info 4.5" ICT Q09-00001-61458
CMS60 ICT 6" ICT
CMS601 ICT 6" 1606 ICT
CMS60 DC User Manual 6.5" 1667
CMS60 TDC User Manual 6.5" 1667
CMS65 ICT 6" 1602 ICT
CMS mk III
Модель акустической системы Документ Модель излучателя Модель кроссовера
CMS403ICTE 4"
CMS403 DCe 4"
CMS503 DC 4.5"
CMS503 DC LP 4.5"
CMS503 ICT LP 4.5" ICT
CMS603 DC Info 6" 1638
CMS803 DC Info 8" 2119
iW (Definition Install In|Wall)
Модель акустической системы Документ Модель излучателя Модель кроссовера
iW4 DC Owner's Manual 4.5" 1309 1560
iW6 TDC Owner's Manual 6" 1719 1451 (?)
iW60 EFX User Manual 6" , 2 × 4" 1614
iW62 TDC Owner's Manual 6" 1719, 6" LSU/LF
iW63 DC User Manual 6" , 2 × 6" LSU/LF 1621
S8iw 8"
PCI
Модель акустической системы Документ Модель излучателя Модель кроссовера
PCI 45DC 4.5"
PCI 5DC IW 5"
PCI 6DC 6"
PCI 6DC IW 6"
PCI 6DC LP 6"
PCI 7DC IW 7"
PCI 7DC RB 7"
PCI 8DC 8"
QCI
Модель акустической системы Документ Модель излучателя Модель кроссовера
QCI 6DC 6"
QCI 6DC IW 6"
QCI 8DC 8"
Сценические акустические системы
CPA 1990
Модель акустической системы Документ Модель излучателя Модель кроссовера
CPA 5 5" 1208 ICT
CPA 10S 10" SuperDual 2510 1156
CPA 10SXB 10" SuperDual 2510
CPA 12 12" 3134 1118
CPA 15 15" 3836 1119
CPA 15.2 15" 3861
CPA 15FM 15" 3860 1119
iQ
Модель акустической системы Документ Модель излучателя Модель кроссовера
iQ 10 User Manual 10" PowerDual 2519
iQ 10C User Manual 10" PowerDual 2519
iQ 10P User Manual 10" PowerDual 2519
iQ 10/15 User Manual 10" PowerDual 2519, 15" LSU/LF
M
Модель акустической системы Документ Модель излучателя Модель кроссовера
M350 12" SuperDual 3138
S
Модель акустической системы Документ Модель излучателя Модель кроссовера
S250 10" SuperDual 2510
S300 12" SuperDual 3138
S900 12" SuperDual 3138, 2 × LSU/LF 3112
T & I 1998
Модель акустической системы Документ Модель излучателя Модель кроссовера
i5 Datasheet 5" ICT
i8 Info 8" 2062 1245
T8 Info 8" 2062
i12 User Manual 12" 3142 1206
T12 User Manual 12" 3142 1206
i15 Info 15" 3804 1225
T300 Info 12" SuperDual 3145
i AW (All Weather)
i5 AW, i5T AW User Manual 5" 1273 ICT /
5" Q09-00001-61458 ICT
i6 AW User Manual 6.5" 1678
i8 AW, i8T AW User Manual 8" 2046 1282
i MP (Multi Purpose)
i6 MP 6.5" 1678
i8 MP User Manual 8" 2046
V / PowerV 2002
Модель акустической системы Документ Модель излучателя Модель кроссовера
V6 Owner's Manual 6" 1728 1456
V8 User Manual 8" 2062 1375
V12 User Manual 12" 3142
V12 HP 12" PowerDual 3190
V15 Datasheet 15" PowerDual 3816
V300 Datasheet 12" SuperDual 3138
PowerV6 Datasheet 6" 1728
PowerV8 Datasheet 8" 2062
PowerV12 Datasheet 12" 3142
PowerV12 HP Datasheet 12" PowerDual 3190
PowerV15 Datasheet 15" PowerDual 3816
VX / VXP 2011
Модель акустической системы Документ Модель излучателя Модель кроссовера
VX 5.2 Datasheet 5" 1704
VX 6 Datasheet 6" 1728 1705
VX 8 Datasheet 8" 2114 1706
VX 8.2 Datasheet 8" 2114, 8" LSU/LF 2115 1707
VX 8M Datasheet 8"
VX 12 Datasheet 12" 3201 1708
VX 12.2Q Datasheet 12" PowerDual , 12" LSU/LF 1711
VX 12.2Q Active Datasheet 12" PowerDual , 12" LSU/LF 1721
VX 12HP Datasheet 12" PowerDual 3199
12" PowerDual TA-12FCX44A
1709
VX 12Q Datasheet 12" PowerDual Q-Centric WG 3200 1710
VX 15HP Datasheet 15" PowerDual 1712
VX 15Q Datasheet 15" PowerDual Q-Centric WG 3898
15" PowerDual Q-Centric WG TA-15FCX44B
VXP 6 6" 1728
VXP 8 8" 2114
VXP 8.2 8" 2114, 8" LSU/LF 2115
VXP 12 Datasheet 12" 3201
VXP 12HP Datasheet 12" PowerDual 3199 / TA-12FCX44A
VXP 12Q Datasheet 12" PowerDual Q-Centric WG3200
VXP 15HP Datasheet 15"
VXP 15Q Datasheet 15" PowerDual Q-Centric WG 3898
15" PowerDual Q-Centric WG TA-15FCX44B
Wildcats 1984
Модель акустической системы Документ Модель излучателя Модель кроссовера
Bobcat / B50 12" 3169R
Cougar 15" 3859 1051
Jaguar / J200 15" 3809 1048
Lynx 12" 3149 1047
Lynx 2 12" 3169G
Mini Lynx 8" 2008S 1070
Panther / P200 Info 15" 3859 1050
Puma / P100 15" 3805 1048
15" 3809 1048
Студийные мониторы
AMS
Модель акустической системы Документ Модель излучателя Модель кроссовера
AMS 8 8" 2045
AMS 8A Info 8" 2045
AMS 10A Info 10"
AMS 12A Info 12"
DTM / NFM1987—Модели DTM выпускались для европейского рынка, а NFM — для североамериканского
Модель акустической системы Документ Модель излучателя Модель кроссовера
DTM-8 8" 2008S 1059
NFM-8 8" 2008S
NFM-8 DMT 8" 2025GL
Ellipse
Ellipse Активные и пассивные мониторы
Модель акустической системы Документ Модель излучателя Модель кроссовера
Ellipse 8 Owner's Manual 8"
Ellipse 8 (Active) Info 8"
Ellipse 10 Owner's Manual 10"
Ellipse 10 (Active) 10"
Ellipse iDP Активные мониторы
Ellipse 8 iDP (8m, 8s) 8"
Ellipse 10 iDP 10"
Gold2019Активные мониторы
Модель акустической системы Документ Модель излучателя Модель кроссовера
Gold 5 Info 5" TA-5FDC20D
Gold 7 Info 6.5" TA-7FDC25A
Gold 8 Info 8"
Precision
Модель акустической системы Документ Модель излучателя Модель кроссовера
Precision
Precision 6 Info 6.5" 1699
Precision 8 Info 8" 2075
Precision D
Precision 6D Info 6.5" 1699
Precision 8D Info 8" 2075
Precision iDP
Precision 6iDP Owner's Manual 6.5" 1699
Precision 8iDP Owner's Manual 8" 2075
Super Red Monitor (SRM)1985
Модель акустической системы Документ Модель излучателя Модель кроссовера
SRM10B 10" 2558 1012
SRM12B / Little Red Monitor 12" 3149
SRM12X 12" 3149
SRM15X 15" 3808
SRM15XB 15" 3838
M1000 (Super Red Monitor) Info 15" 3809 1009
M2000 (Buckingham Monitor) 1980—1984 10" 2548, 2 × 12" LSU/LF 3126 1010 (?)
M3000 (Classic Monitor) 15" 3838 1011
Super Gold Monitor (SGM)
Модель акустической системы Документ Модель излучателя Модель кроссовера
SGM10B 10" 2558R
SGM12B / Little Gold Monitor 12" 3149R 1074
SGM12X Info 12" 3149R
SGM15B Info 15" 3839
SGM1000 Info 15" 3809 1075
SGM3000 15" 3828
FSM 1986 Info 15" 3809, 15" LSU/LF 3849
FSM-U Info 15" 3809, 15" LSU/LF 3849
FSM mk II 1990 15" , 15" LSU/LF 1060
Super Gold Monitor (SGM) new2023–
Модель акустической системы Документ Модель излучателя Модель кроссовера
SGM 10 Info 10"
SGM 12 Info 12" TA-12FCX34C
SGM 15 Info 15"
System Monitor Series
System DMT 1990–1992
Модель акустической системы Документ Модель излучателя Модель кроссовера
System 6 NFM 6.5"
System 8 NFM 8" 2025GGG 1116
System 10 DMT Info 10" 2525GG 1111
System 12 DMT Info 12" 3133GG 1112
System 15 DMT Info 15" 3833GG 1113
System 215 DMT 15" 3833GG, 15" LSU/LF 3834GG 1117
System DMT mk II 1992—1995
Модель акустической системы Документ Модель излучателя Модель кроссовера
System 6 NFM mk II 6.5" 1667 1145
System 8 NFM mk II 8" 2036 1143
System 10 DMT mk II 10" 2507 1146
System 12 DMT mk II 12" 3136GG 1161
System 15 DMT mk II Info 15" 3833GG 1140
System 215 DMT mk II Info 15" 3833GG, 15" LSU/LF 3834GG 1148
System 1996
Модель акустической системы Документ Модель излучателя Модель кроссовера
System 600 Info 6.5" 1678 1190
System 600A Info 6.5" 1678
System 800 Info 8" 2046 1191
System 800A Info 8" 2046
System 1000 1997– Info 10" 2513 1192
System 1200 Info 12" 3139 1224

Расшифровки сокращений

  • АС — акустическая система
  • AMS — серия активных студийных мониторов (от Active Monitor Series)
  • АW — всепогодные акустические системы (от All Weather)
  • CMS — потолочные акустические системы (от Ceiling Monitor Systems)
  • CPA — сценические акустические системы (от Contractor Pablic Address)
  • DC — двойной каксиальный излучатель (от Dual concentric)
  • DMT — технология изготовления антирезонансных корпусов из композиционных материалов (от Differential Material Technology)
  • DTM — настольная акустическая система (от Desk Top Monitor)
  • FSM — серия моделей студийных мониторов среднего и дальнего поля (от Fine Studio Monitor)
  • G.R.F. — именная серия акустических систем в честь основателя Гая Р. Фонтейна (от Guy Rupert Fountain)
  • HPD — коаксиальный излучатель повышенной мощности (от High Performance Dual)
  • ICT — конструкция индуктивно связанной дюралюминиевой диафрагмы ВЧ излучателя с магнитной системой НЧ излучателя (от Inductively Coupled Technology), использующая принцип электромагнитной муфты
  • iDP — цифровой интерфейс управления активными акустическими системами (от Interactive Digital Programming)
  • iW — серия встраиваемых трансляционных акустических систем (от in-Wall)
  • LE — серия с ограничееным тиражом (от Limited Edition)
  • NFM — серия моделей мониторов ближнего поля (от Near Field Monitor)
  • PA — общественный громкоговоритель (от Public Address)
  • R.H.R. — именная серия акустических систем в честь главного инженера Рональда Г. Рекхема (от Ronald Hastings Rackham)
  • SE — особая версия (от Special Edition)
  • SGM — серия моделей студийных мониторов (от Super Gold Monitor)
  • SRM — серия моделей студийных мониторов (от Super Red Monitor)

Подвесы НЧ диффузоров:

  • HE — жесткий тканный подвес НЧ диффузора (от Hard Edge)
  • NBR — нитриловый каучук (от Nitrile Butadiene Rubber)

Типы ВЧ излучателей:

  • HW — тип конструкции компрессионного ВЧ излучателя (от Horn Waveguide)
  • TW — тип конструкции ВЧ излучателя с волноводами вида «тюльпан» (от Tulip Waveguide)

Модели сторонних акустических систем на базе коаксиальных излучателей Tannoy

За время производства коаксиальных головок Tannoy было разработано и построено множество сторонних акустических систем, начиная от штучных изделий инженеров-любителей и заканчивая вполне серийными изделиями профессиональных инженерно-конструкторских коллективов, в которых были применены коаксиалы Tannoy. Ниже представлена информация о некоторых из них:
