3138
Tannoy SuperDual Constant Directivity System Type 3138
| Характеристики Technical Details | |
| Обозначение Encoding | |
|---|---|
| Наименование System Designation | Tannoy SuperDual Constant Directivity System Type 3138 |
| Наименование серии Model Range | SuperDual |
| Типоразмер Size | 300 мм 12" |
| Каталожный номер Part number | 7300 0464 |
| Каталожный номер комплекта Kit part number | 7900 0386 |
| Тип конструкции Driver type | Коаксиальный двухполосный Dual Concentric |
| ВЧ-излучатель HF driver | |
| Тип ВЧ-излучателя HF driver type | Волновод типа «супер-тюльпан» Super-tulip waveguide |
| Материал ВЧ-купола HF driver dome material | Алюминий Aluminium |
| Пыльник ВЧ-излучателя HF driver dust cap | Сетка из ткани Net fiber |
| Диаметр катушки ВЧ-излучателя HF voice coil diameter | 51,5 мм 2" |
| Материал ВЧ-магнита HF magnet material | Феррит бария Barium ferrite |
| НЧ-излучатель LF driver | |
| Материал НЧ-диффузора LF driver cone material | Армированная текстилем целлюлоза Fiber-paper composite |
| Материал подвеса НЧ-диффузора LF driver surrounds | Нитриловый каучук (NBR) Nitrile butadiene rubber (NBR) |
| Форма профиля подвеса НЧ-диффузора LF driver surrounds shape | C-образный Roll |
| Материал НЧ-магнита LF magnet material | Феррит бария Barium ferrite |
| Корзина Busket | |
| Материал корзины Busket material | Алюминиевый сплав Aluminium alloy |
| Метод изготовления корзины Busket manufacturing | Литьё под давлением Die cast |
| Отделка Finish |
Темно-серая порошковая эмаль Dark gray stove enamel |
| Дополнительно References | |
| Применение Application |
Акустические системы на базе 3138 Loudspeaker systems based on 3138 |

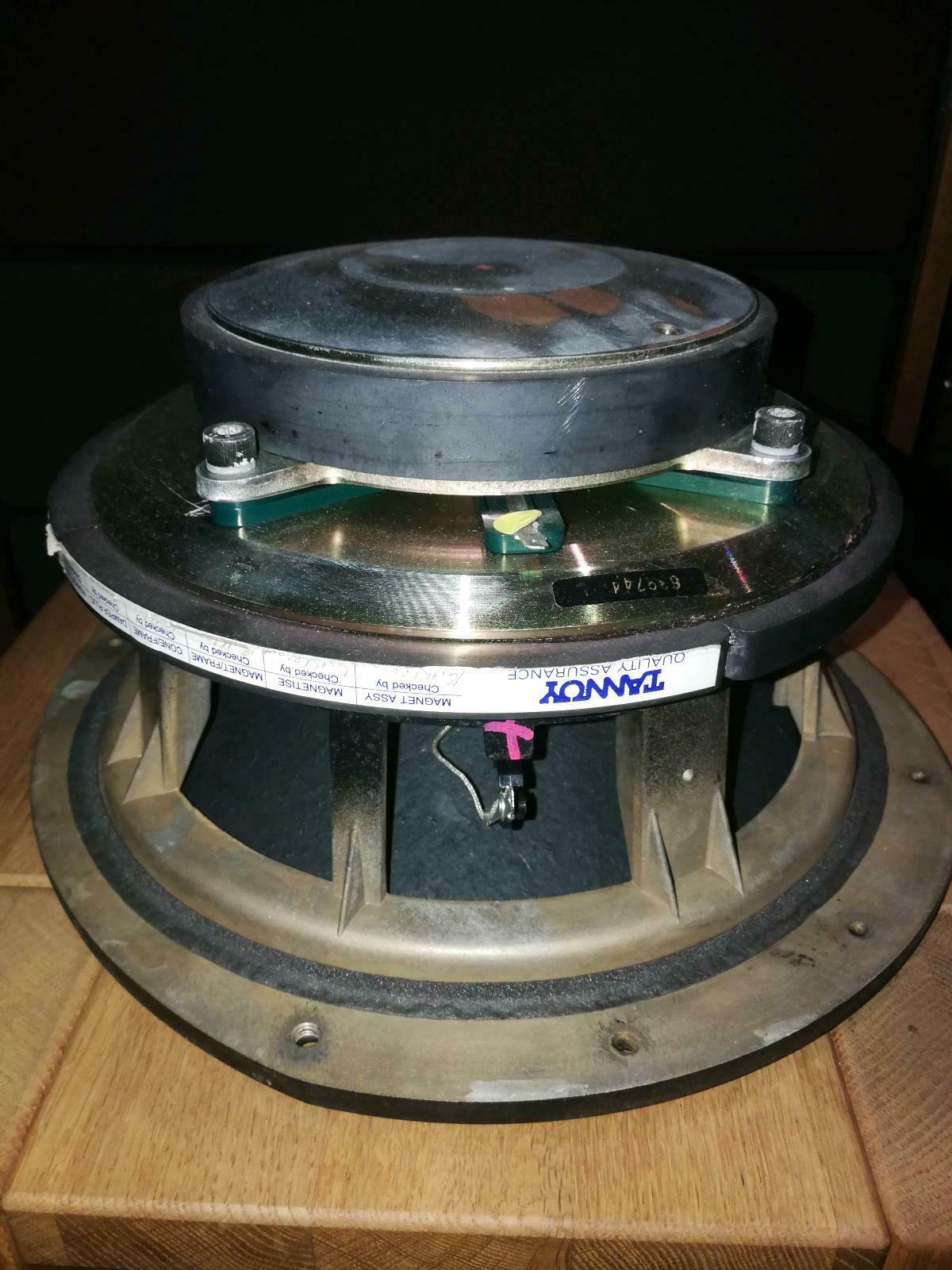

Внешний вид (фото из объявлений о продаже) двух версий: пыльником и зелёным антидифракционным кольцом, а также без пыльника с черным кольцом и чёрным ВЧ-волноводом:

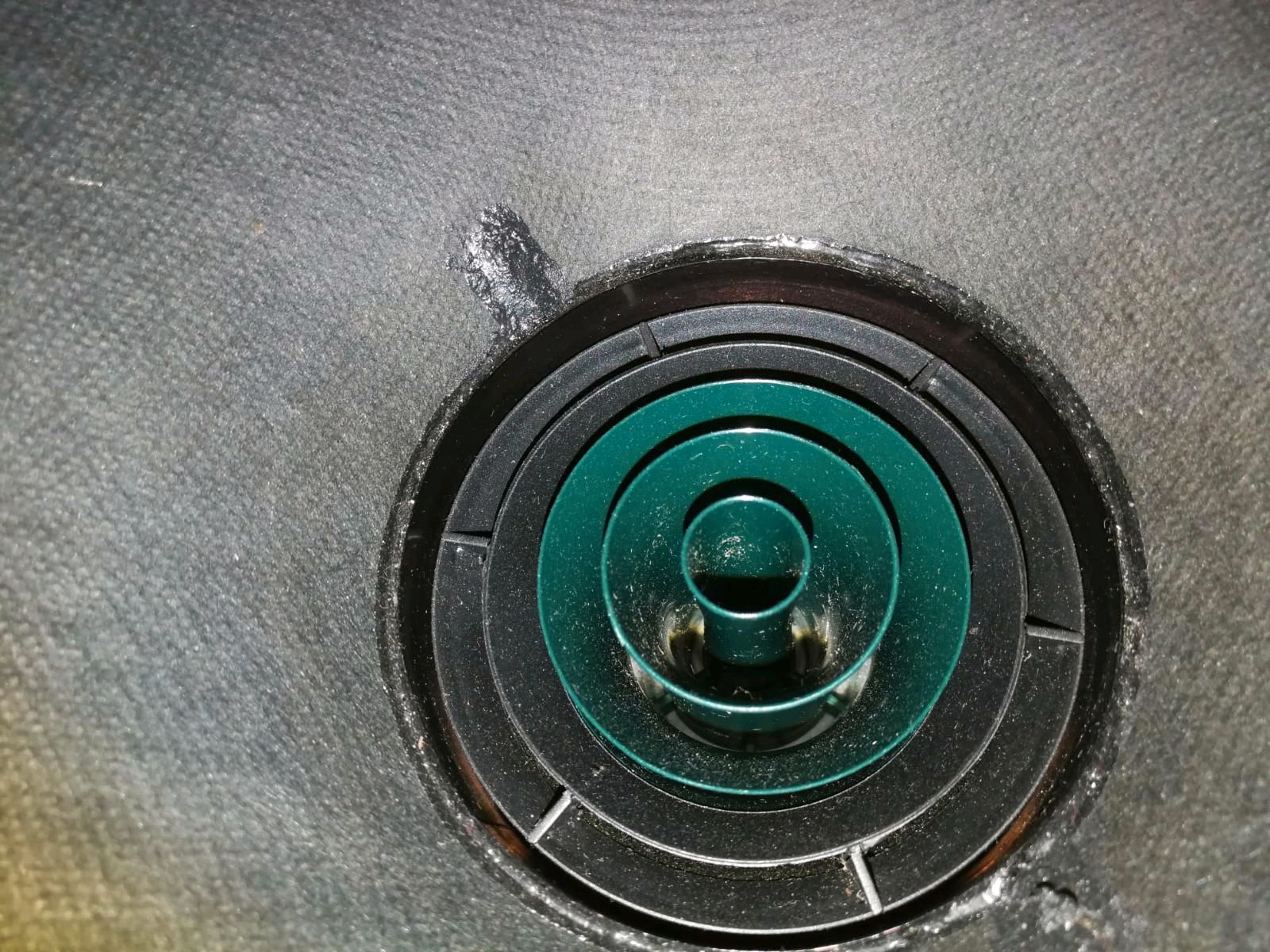

Тут видно, что владелец менял ВЧ-излуатель, так отличаются цвета ВЧ-волновода излучателя и его съемной части (фото из объявлений о продаже) .

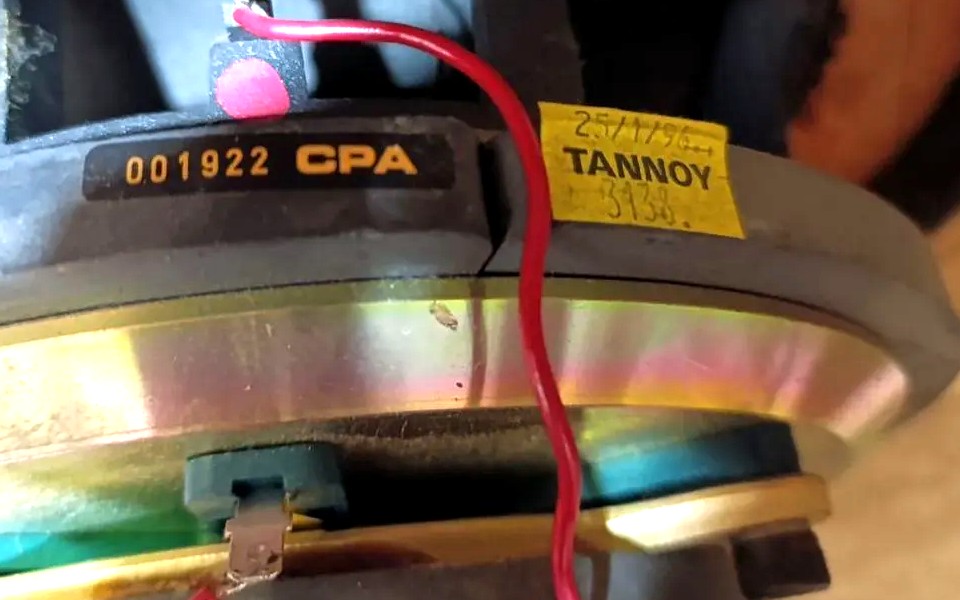

Интересно, что на некоторых снимках Tannoy 3138 можно увидеть наклейку CPA на магните (фото из объявлений о продаже) .
