Каталог моделей акустических систем на базе коаксиальных динамических головок Tannoy
Головки динамические (коаксиальные)
3198
Tannoy Dual Concentric Constant Directivity Driver Type 3198
| Характеристики Technical Details | |
| Обозначение Encoding | |
|---|---|
| Наименование System Designation | Tannoy Dual Concentric Constant Directivity Driver Type 3198 |
| Типоразмер Size | 300 мм 12" |
| Каталожный номер Part number | 7300 1276 |
| Каталожный номер комплекта Kit part number | 7900 1296 |
| Каталожный номер ремкомплекта НЧ-диффузора Recone kit part number | 7900 1297 |
| Каталожный номер ремкомплекта ВЧ-диафрагмы Tweeter diaphragm replacement kit part number | 7900 1298 |
| Тип конструкции Driver type | Коаксиальный двухполосный Dual Concentric |
| ВЧ-излучатель HF driver | |
| Тип ВЧ-излучателя HF driver type | Рупорный с волноводом типа «тороидальная пуля» Front horn loaded drive with torus ogive waveguide |
| Материал ВЧ-купола HF driver dome material | Алюминий Aluminium |
| Диаметр катушки ВЧ-излучателя HF voice coil diameter | 34 мм 1.33" |
| Материал ВЧ-магнита HF magnet material | Неодимовый сплав Neodymium alloy |
| НЧ-излучатель LF driver | |
| Материал НЧ-диффузора LF driver cone material | Армированная целлюлоза Treated paper |
| Материал подвеса НЧ-диффузора LF driver surrounds | Гофрированный текстиль Corrugated fiber |
| Форма профиля подвеса НЧ-диффузора LF driver surrounds shape | З-образный Twin roll |
| Материал НЧ-магнита LF magnet material | Феррит бария Barium ferrite |
| Дополнительно References | |
| Применение Application | Акустические системы на базе Tannoy 3198 Loudspeaker systems based on Tannoy 3198 |

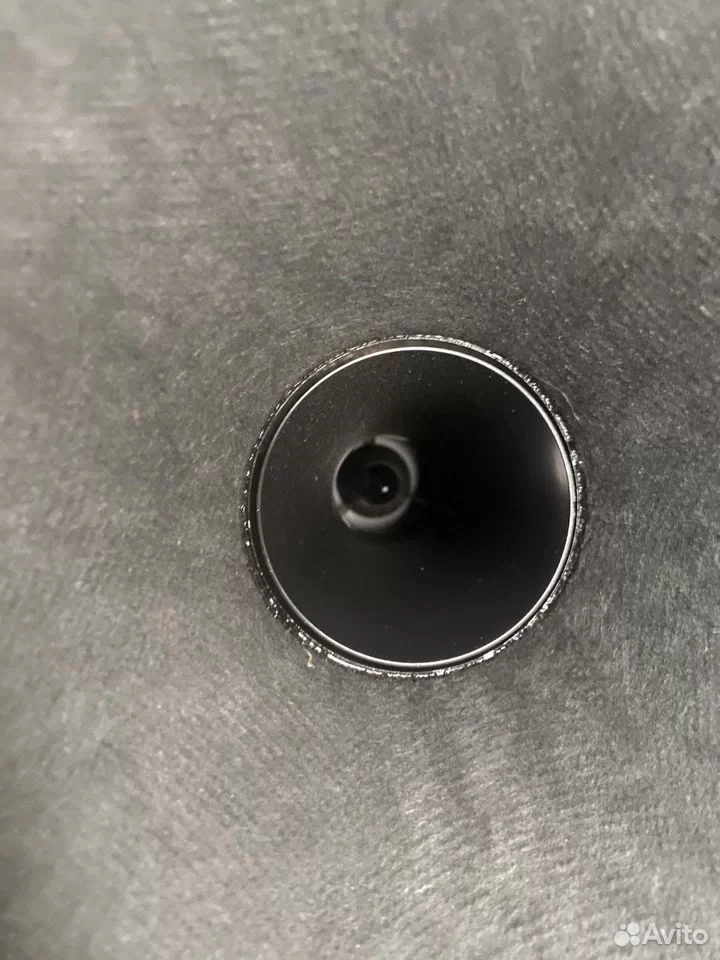

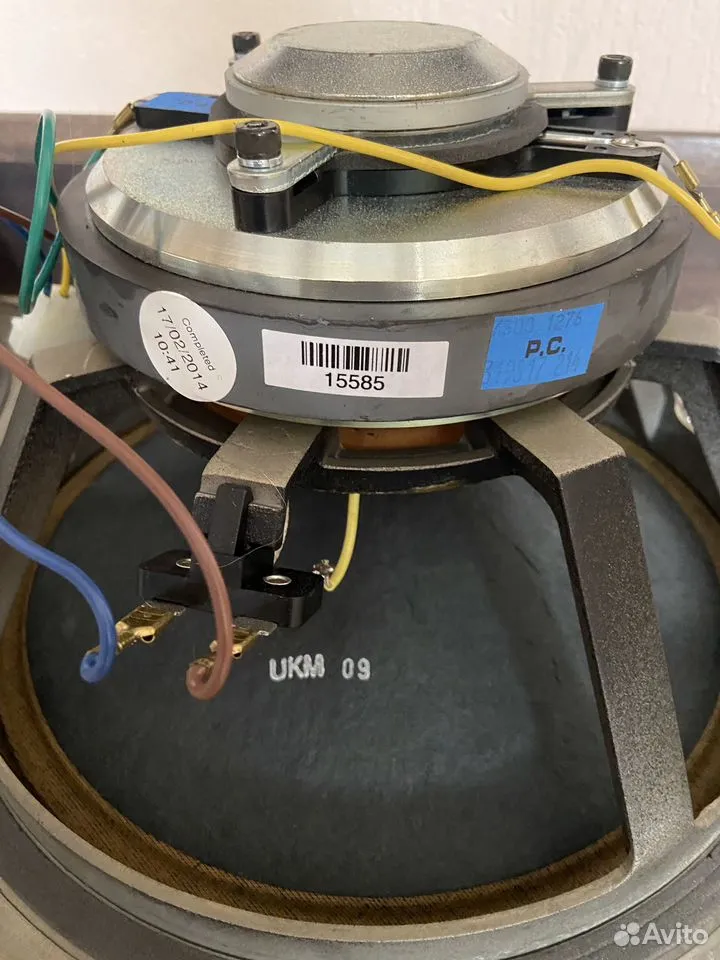

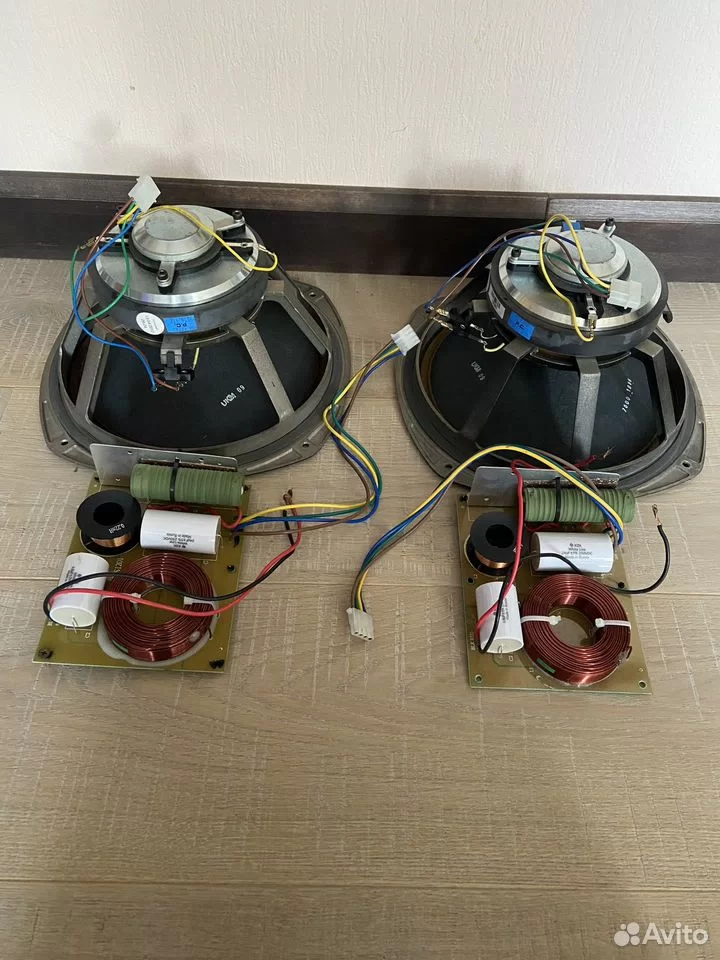

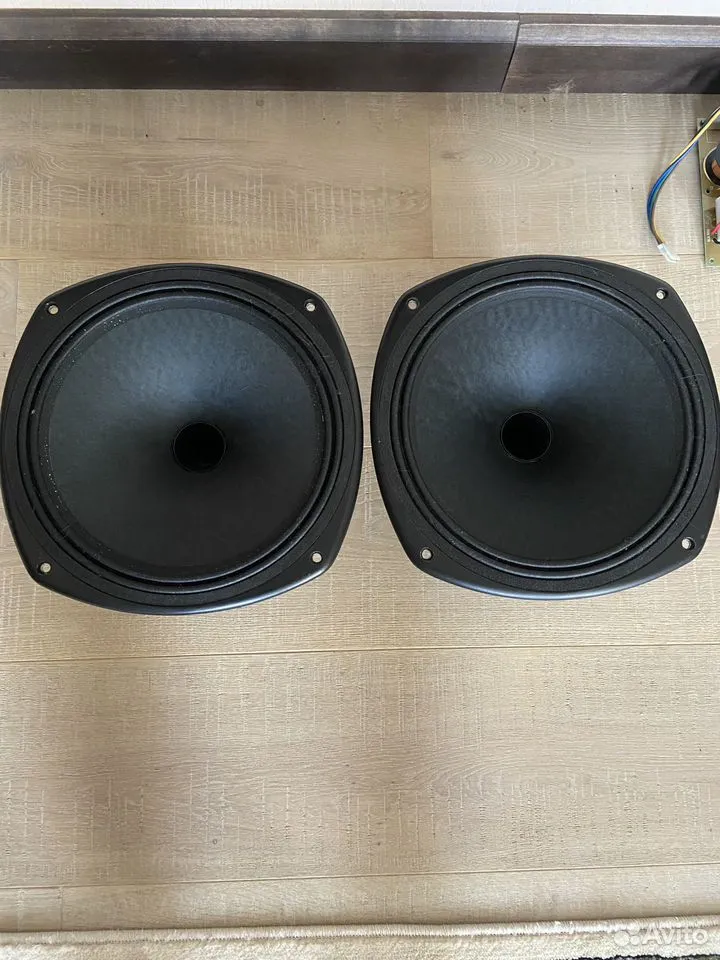

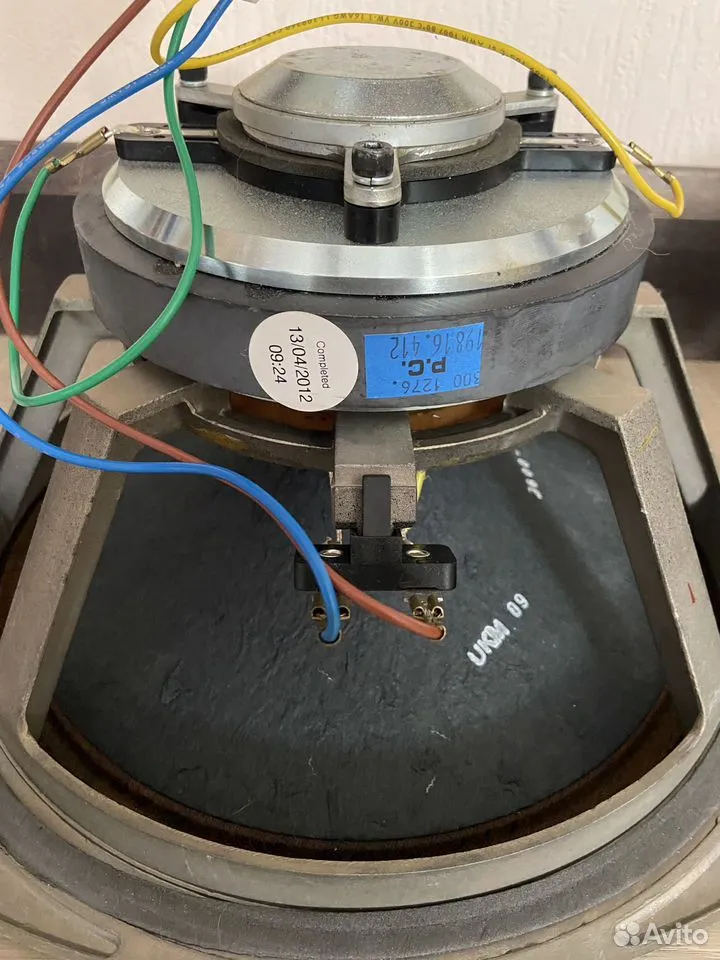

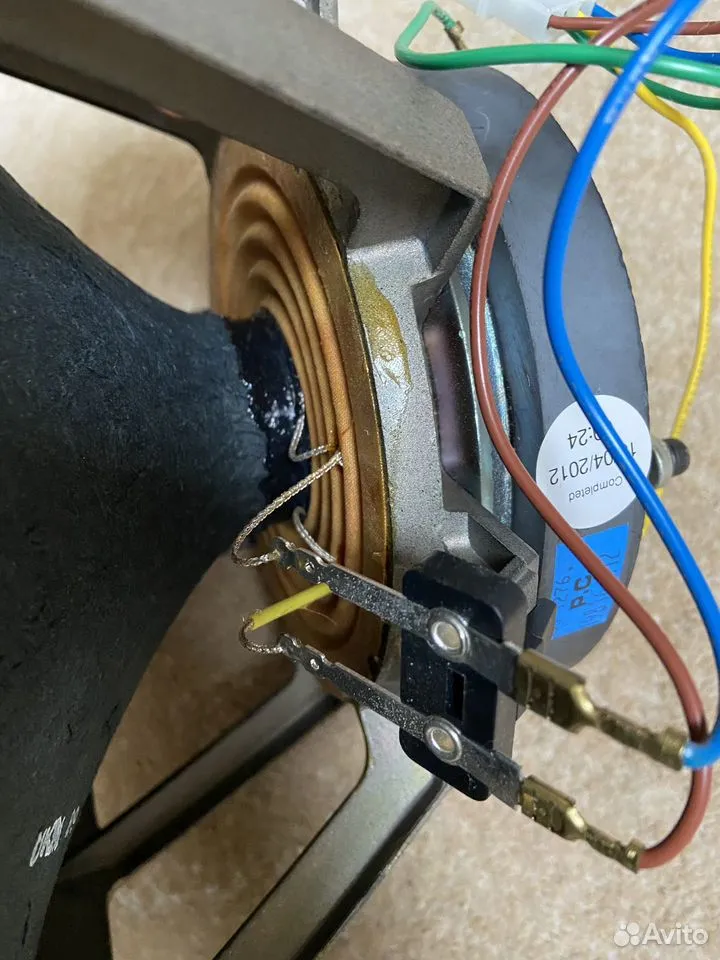

Внешний вид (фото из объявлений о продаже):
Схема излучателя в разрезе
Схема Tannoy 3198 в разрезе
