Каталог моделей акустических систем на базе коаксиальных динамических головок Tannoy
Головки динамические (коаксиальные)
3807
Tannoy Dual Concentric Full Range System Type 3807
| Характеристики Technical Details | |
| Обозначение Encoding | |
|---|---|
| Наименование System Designation | Tannoy Dual Concentric Full Range System Type 3806 |
| Типоразмер Size | 380 мм 15" |
| Тип конструкции Driver type | Коаксиальный двухполосный Dual Concentric |
| ВЧ-излучатель HF driver | |
| Тип ВЧ-излучателя HF driver type | Компрессионный, нагруженный рупором, с общей магнитной системой Front horn loaded compression driver, omnimagnet |
| Материал ВЧ-купола HF driver dome material | Алюминий Aluminium |
| Пыльник ВЧ-излучателя HF driver dust cap | Сетка из ткани Net fiber |
| Диаметр катушки ВЧ-излучателя HF voice coil diameter | 51 мм 2" |
| НЧ-излучатель LF driver | |
| Материал НЧ-диффузора LF driver cone material | Армированная текстилем целлюлоза, усиленная рёбрами жесткости Fiber-paper composite with reinforcements |
| Материал подвеса НЧ-диффузора LF driver surrounds | Гофрированный текстиль Corrugated fiber |
| Форма профиля подвеса НЧ-диффузора LF driver surrounds shape | З-образный профиль Twin roll profile |
| Диаметр катушки НЧ-излучателя LF voice coil diameter | 52 мм 2" |
| Общая магнитная система Omnimagnet | |
| Материал магнита Magnet material | Сплав алюминия, никеля и кобальта AlNiCo |
| Корзина Busket | |
| Материал корзины Busket material | Алюминиевый сплав Aluminium alloy |
| Метод изготовления корзины Busket manufacturing | Литьё, фрезеровка Cast, milling |
| Дополнительно References | |
| Применение Application | Акустические системы на базе 3807 Loudspeaker systems based on 3807 |
Излучатель Tannoy 3807 идентичен Tannoy 3806, за исключением того, что на диффузоре 3806 нанесен логотип линейки акустических систем.

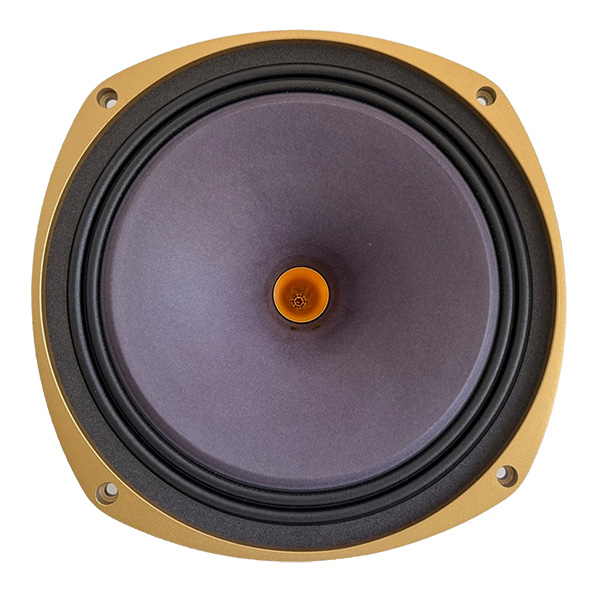

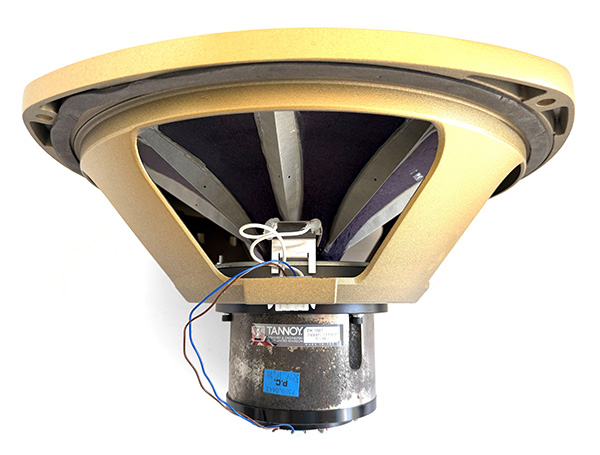

Внешний вид (фото из объявлений о продаже):
Сечение излучателей 3806 / 3807 в разрезе:
Сечение в разрезе Tannoy Dual Concentric Full Range System Type 3807.
