Каталог моделей акустических систем на базе коаксиальных динамических головок Tannoy
Головки динамические (коаксиальные)
3836
Tannoy Dual Concentric Full Range System Type 3836
| Характеристики Technical Details | |
| Наименование System Designation | Tannoy Dual Concentric Full Range System Type 3836 |
| Наименование серии Model Range | — |
| Типоразмер Size | 380 мм 15" |
| Каталожный номер Part number | — |
| Каталожный номер комплекта Kit part number | — |
| Тип конструкции Driver type | Коаксиальный двухполосный Dual Concentric |
| Материал НЧ-диффузора L.F. driver cone | Целлюлоза Paper |
| Материал подвеса НЧ-диффузора L.F. driver surrounds | Нитриловый каучук NBR |
| Тип ВЧ-излучателя H.F. driver type | Волновод типа «тюльпан» Tulip waveguide |
| Применение Application | Акустические системы на базе 3836 Loudspeaker systems based on 3836 |

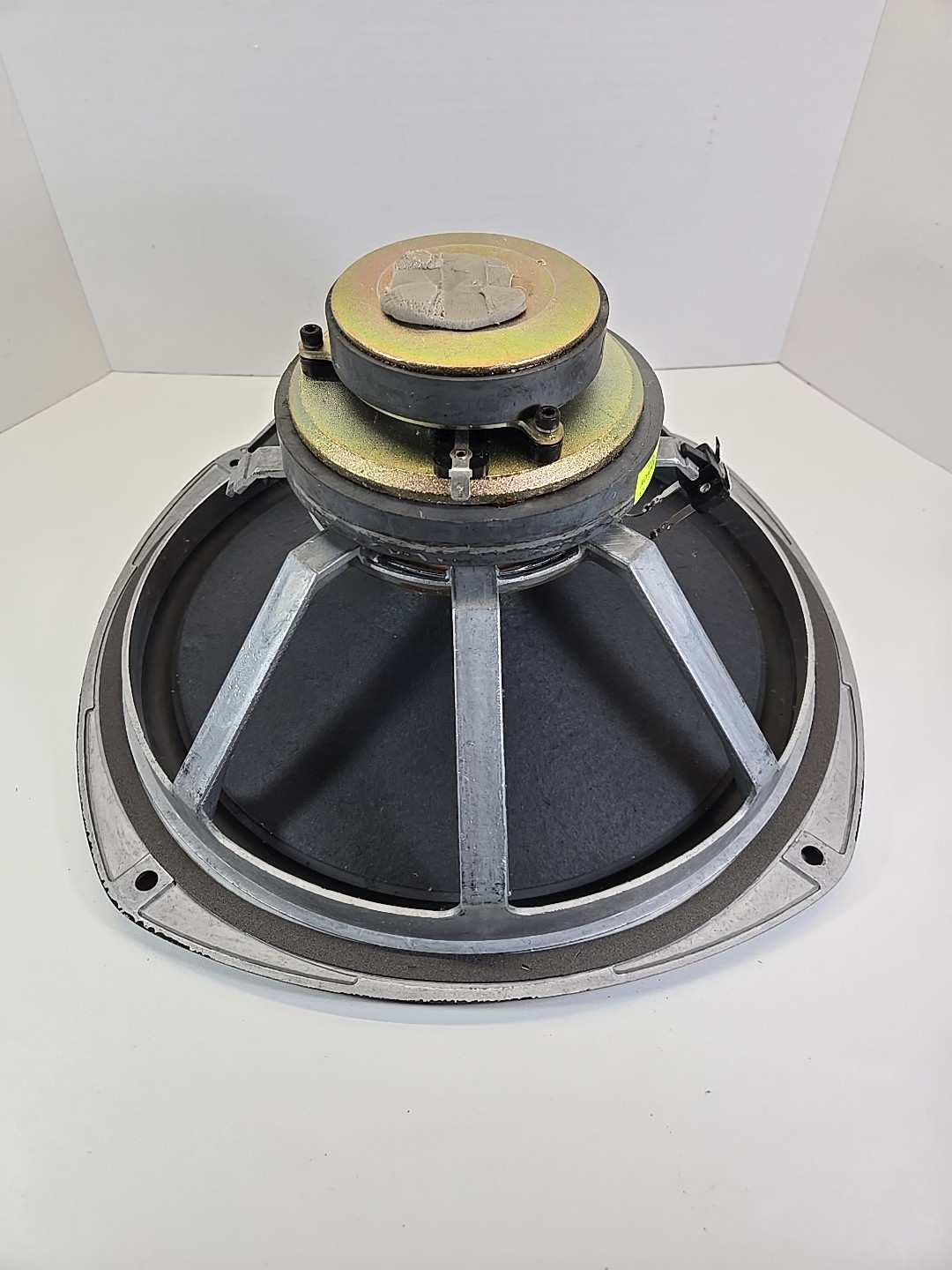

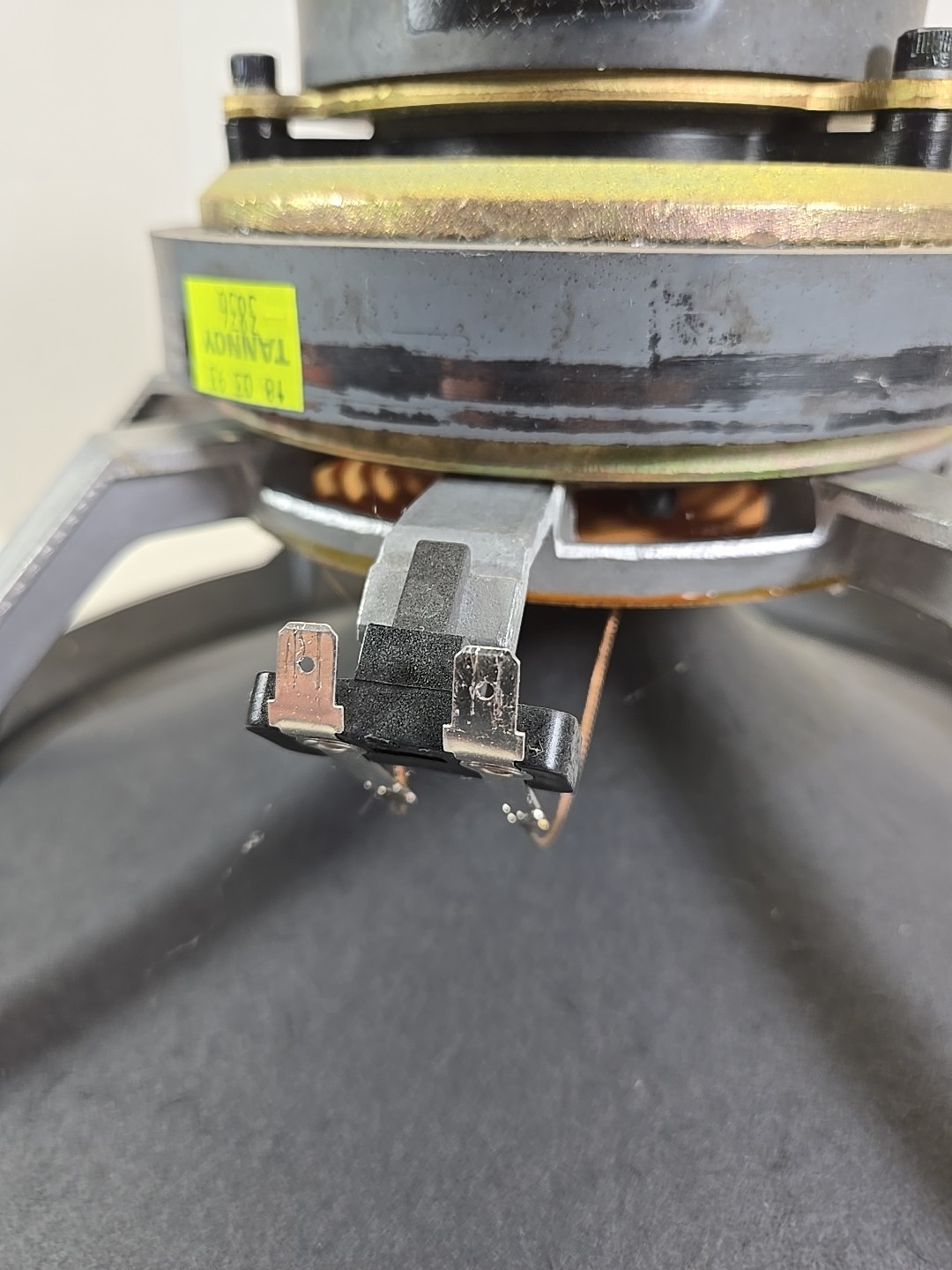

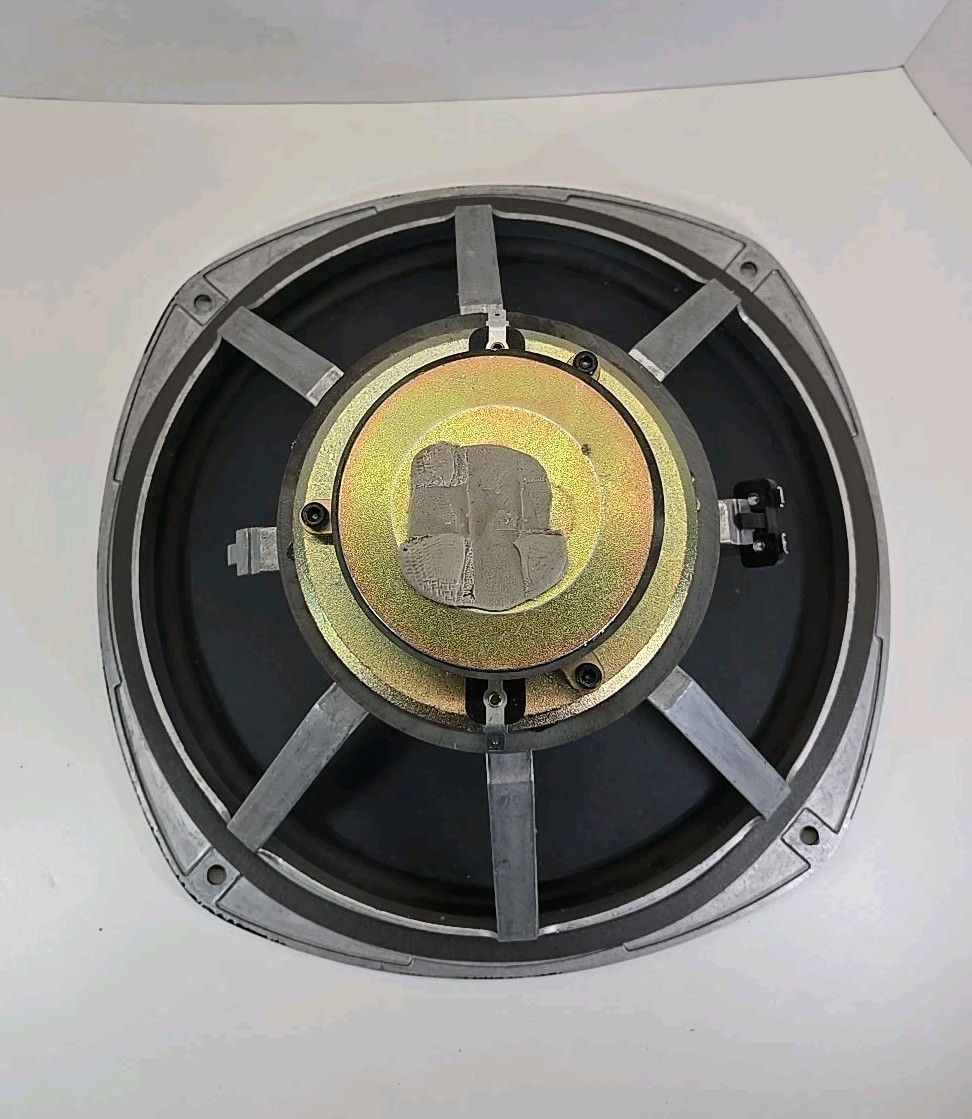

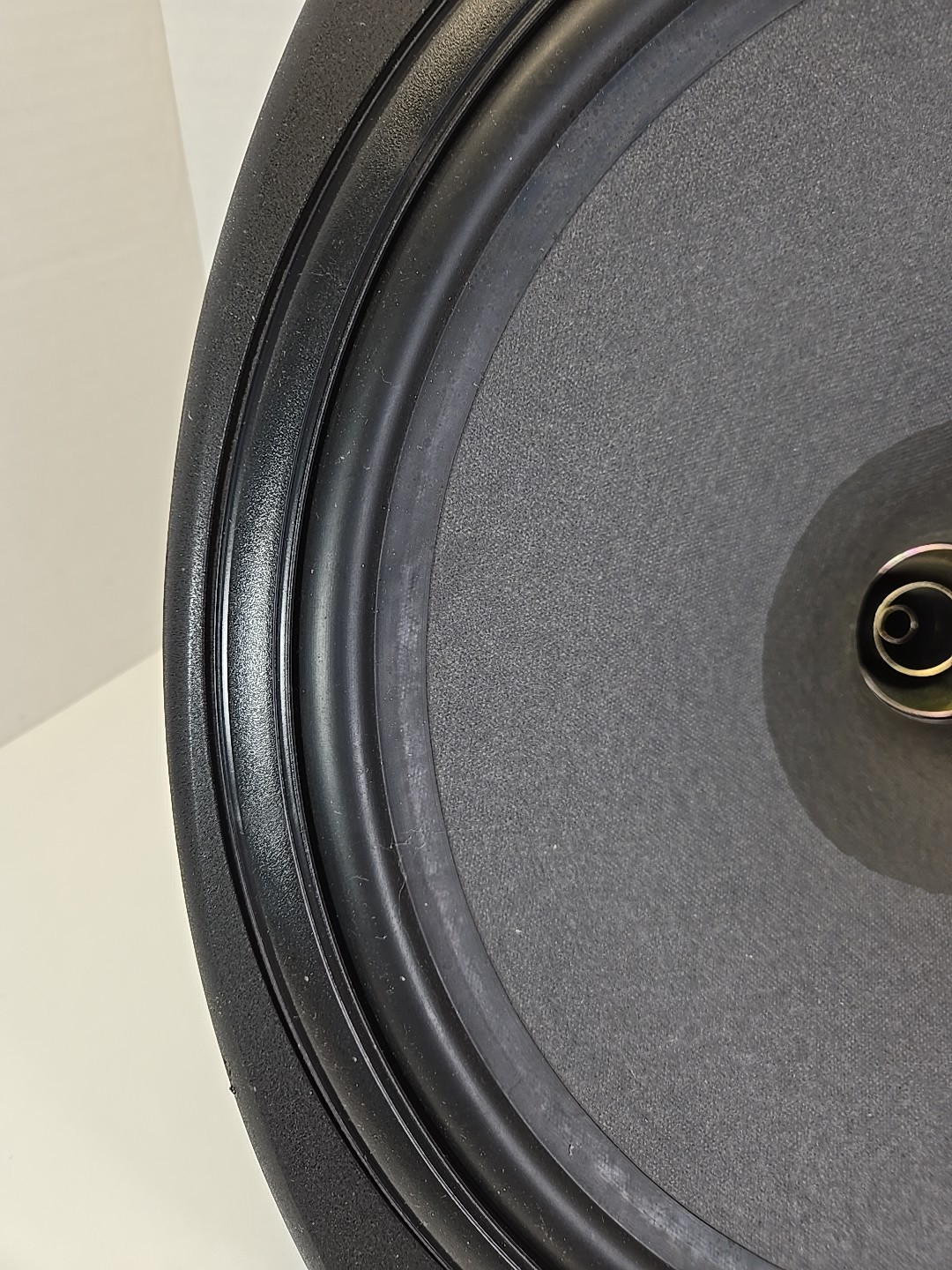

Внешний вид (фото из объявлений о продаже):
| Параметры Тиля-Смолла Thiele/Small parameters | ||
| Краткое обозначание Short system designation | Tannoy 3836 | |
| Типоразмер Size | 380 мм 15" | |
| Каталожный номер Part number | ||
| Эффективная площадь диффузора/диафрагмы Effective projected area of the cone or diaphragm | Sd | |
| Частота собственного резонанса Resonance frequency of the system | FS | 27,4 Гц 27.4 Hz |
| Активное сопротивление звуковой катушки DC resistance (DCR) of the voice coil | Re | 5,5 Ом 5,5 Ом |
| Эквивалентный объём Volume of air that has the same stiffness as the system's suspension | Vas | 430 л 430 Ltr |
| Гибкость подвеса подвижной части системы Compliance of the system suspension | Cms | |
| Масса подвижных частей системы Mass of the moving parts | Mmd | 40,33 г 40.33 g |
| Масса подвижных частей системы, включая массу воздуха Mass of the moving parts, including the acoustic load | Mms | |
| Коэффициент электромеханической связи The product of magnet field strength in the voice coil gap and the length of wire in the magnetic field | Bl | 12,56 12,56 |
| Механическая добротность системы на частоте Fs The mechanical damping of the system | Qms | |
| Электрическая добротность системы на частоте Fs The electrical damping of the system | Qes | 0,537 0.537 |
| Полная добротность системы на частоте Fs The combined electric and mechanical damping of the system | Qts | 0,427 0.427 |
| Чувствительность Sensitivity (sound pressure level for a given input) | SPL0 | 94 дБ (для 1 Вт с 1 м) 94 dB @ 1 W / 1 m |
| Эффективность The reference or «power available» efficiency of the system | η0 | |
