Головки динамические (коаксиальные)
3859
Tannoy Dual Concentric Full Range System Type 3859
| Характеристики Technical Details | |
| Наименование System Designation | Tannoy Dual Concentric Full Range System Type 3859 |
| Типоразмер Size | 380 мм 15" |
| Каталожный номер Part number | — |
| Тип конструкции Driver type | Коаксиальный двухполосный Dual Concentric |
| Материал НЧ-диффузора L.F. driver cone | Целлюлоза Paper |
| Тип ВЧ-излучателя H.F. driver type | Компрессионный Front horn loaded compression driver |
| Пыльник ВЧ-излучателя H.F. driver dust cap | Сетка из ткани Net fiber |
| Применение Application | Акустические системы на базе 3859 Loudspeaker systems based on 3859 |

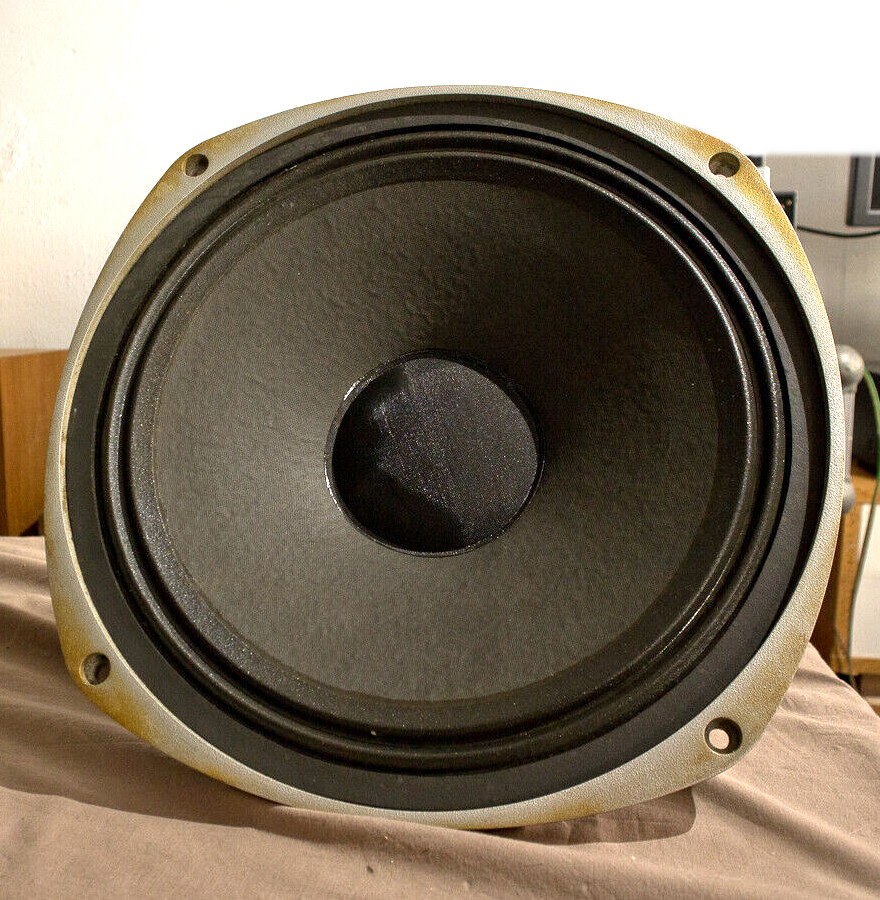

Внешний вид (фото из отзывов владельцев):
Внешний вид (фото из объявлений о продаже):
| Параметры Тиля-Смолла Thiele/Small parameters | ||
| Краткое обозначание Short system designation | Tannoy 3859 | |
| Типоразмер Size | 380 мм 15" | |
| Каталожный номер Part number | ||
| Эффективная площадь диффузора/диафрагмы Effective projected area of the cone or diaphragm | Sd | 0,08 м2 0.08 m2 |
| Частота собственного резонанса Resonance frequency of the system | FS | 70,5 Гц 70.5 Hz |
| Активное сопротивление звуковой катушки DC resistance (DCR) of the voice coil | Re | |
| Эквивалентный объём Volume of air that has the same stiffness as the system's suspension | Vas | 75,6 л 75.6 Ltr |
| Гибкость подвеса подвижной части системы Compliance of the system suspension | Cms | 0,08 мм/Н 0.08 mm/N |
| Масса подвижных частей системы Mass of the moving parts | Mmd | |
| Масса подвижных частей системы, включая массу воздуха Mass of the moving parts, including the acoustic load | Mms | 61,21 г 61.21 g |
| Коэффициент электромеханической связи The product of magnet field strength in the voice coil gap and the length of wire in the magnetic field | Bl | 12,67 Н/А 12.67 N/A |
| Механическая добротность системы на частоте Fs The mechanical damping of the system | Qms | 2,83 2.83 |
| Электрическая добротность системы на частоте Fs The electrical damping of the system | Qes | 0,81 0.81 |
| Полная добротность системы на частоте Fs The combined electric and mechanical damping of the system | Qts | 0,63 0.63 |
| Чувствительность Sensitivity (sound pressure level for a given input) | SPL0 | 96,23 дБ (для 1 Вт с 1 м) 96.23 dB @ 1 W / 1 m |
| Эффективность The reference or «power available» efficiency of the system | η0 | |
