Каталог моделей акустических систем на базе коаксиальных динамических головок Tannoy
Головки динамические (коаксиальные)
DU296
Tannoy Dual Concentric Full Range System Type DU296
| Характеристики Technical Details | |
| Обозначение Encoding | |
|---|---|
| Наименование System Designation | Tannoy Dual Concentric Full Range System Type DU296 |
| Наименование серии Model Range | DU |
| Типоразмер Size | 250 мм 10" |
| Тип конструкции Driver type | Коаксиальный двухполосный Dual Concentric |
| ВЧ-излучатель HF driver | |
| Тип ВЧ-излучателя HF driver type | Компрессионный, нагруженный рупором, с общей магнитной системой Front horn loaded compression driver, omnimagnet |
| Материал ВЧ-купола HF driver dome material | Алюминий Aluminium |
| Пыльник ВЧ-излучателя HF driver dust cap | Сетка из ткани Net fiber |
| Диаметр катушки ВЧ-излучателя HF voice coil diameter | 51 мм 2" |
| НЧ-излучатель LF driver | |
| Материал НЧ-диффузора LF driver cone | Полиолефин Polyolefin |
| Материал подвеса НЧ-диффузора LF driver surrounds | Вспененный полиэфир (поропласт) Tanoplas |
| Форма профиля подвеса НЧ-диффузора LF driver surrounds shape | С-образный профиль C-roll profile |
| Диаметр катушки НЧ-излучателя LF voice coil diameter | 52 мм 2" |
| Частота собственого резонанса НЧ-излучателя Bass resonance | 25 Гц 25 Hz |
| Общая магнитная система Omnimagnet | |
| Материал магнита Magnet material | Феррит бария Barium ferrite |
| Электрические параметры Electrical characteristics | |
| Электрический импеданс при подключении через частотный фильтр Impedance via crossover network | 8 Ом 8 Оhm |
| Номинальная электрическая мощность Power handling capacity | 50 Вт 50 W |
| Частота раздела полос Crossover frequency | 1500 Гц 1500 Hz |
| Корзина Busket | |
| Материал корзины Busket material | Алюминиевый сплав Aluminium alloy |
| Метод изготовления корзины Busket manufacturing | Литьё, фрезеровка Cast, milling |
| Габариты, вес, отделка Dimensions, weight, finish | |
| Отделка Finish |
Шлифованный передний фланец, чёрная эмаль для корзины Sanded front flange, black enamel busket |
| Дополнительно References | |
| Документация Documentation | Tannoy Integrated Drive Systems | Technical Manual and Enclosure Constuction (скан-копия официальной брошюры) |
| Применение Application | Акустические системы на базе DU296 Loudspeaker systems based on DU296 |

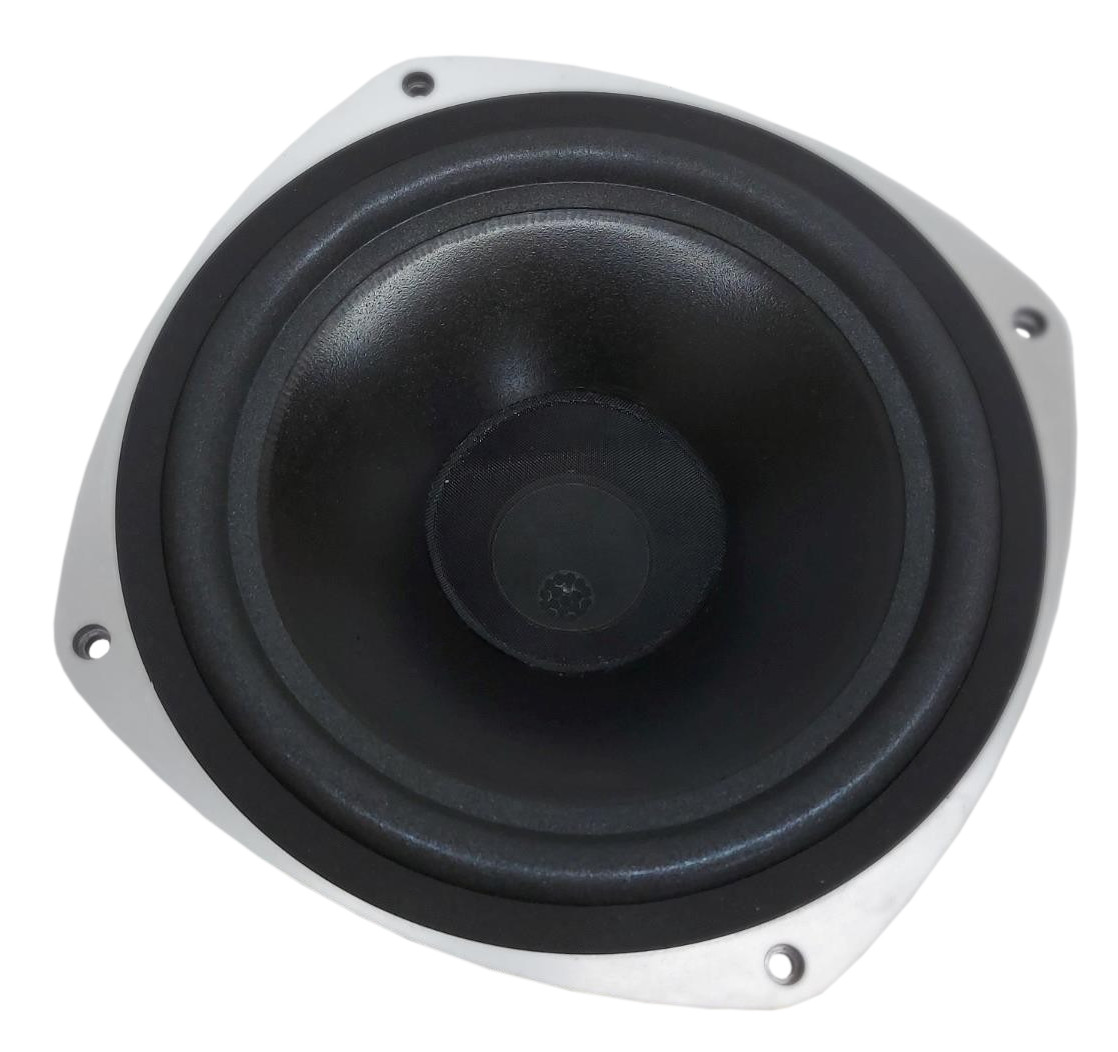

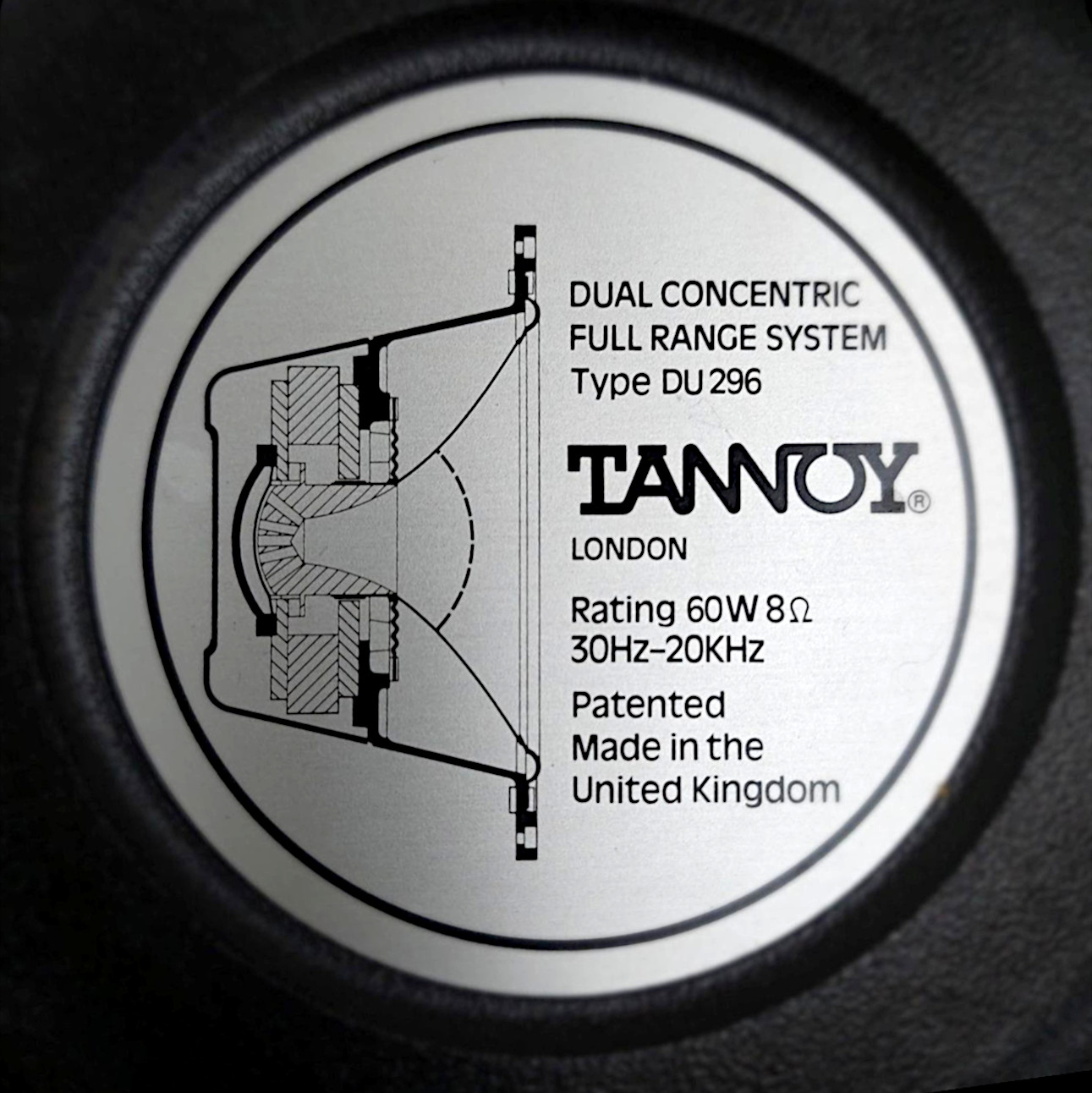

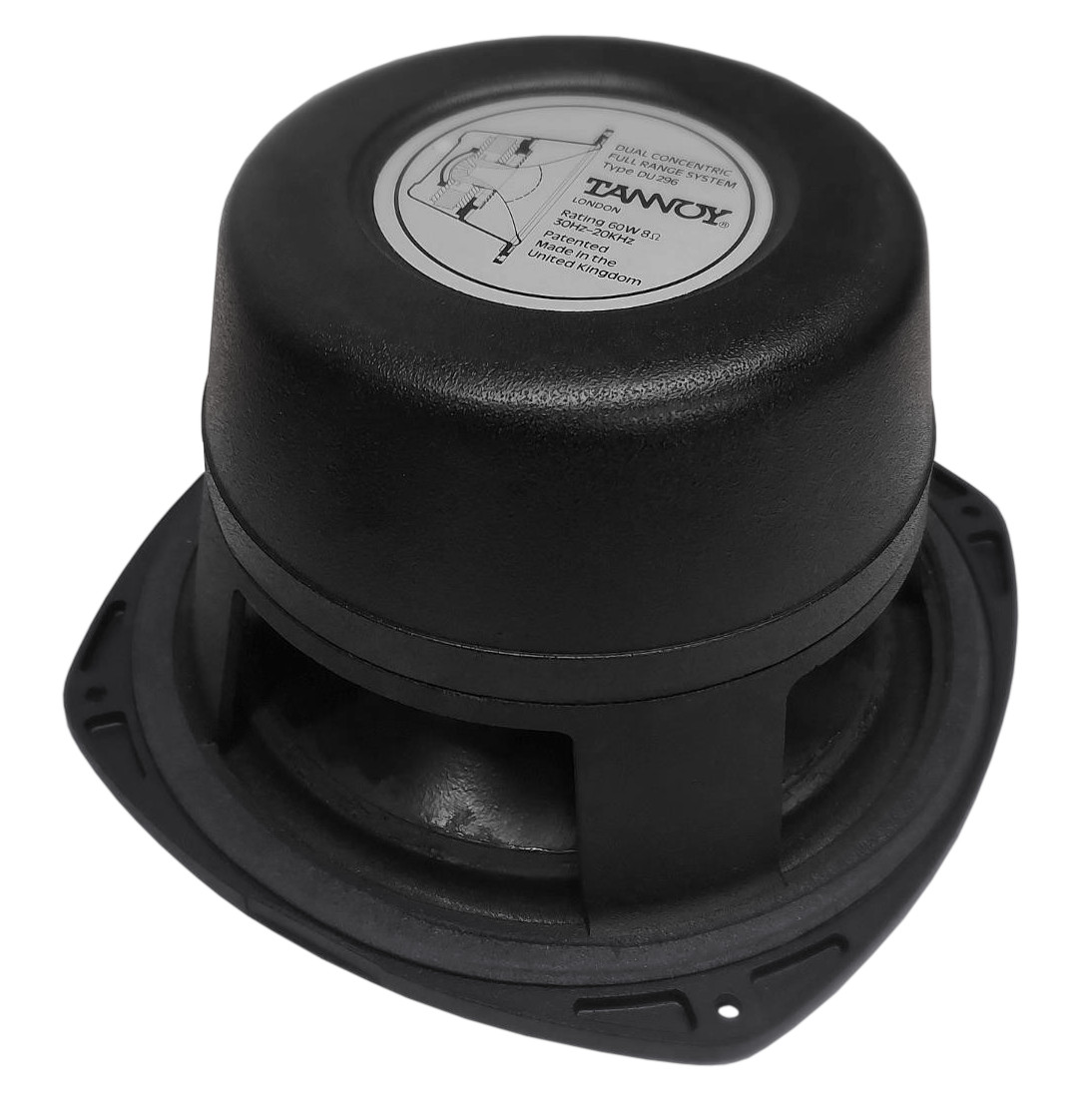

Внешний вид (фото из объявлений о продаже):
Фото кроссовера Type 1004 из объявлений о продаже:
