HPD/385/8
Tannoy Dual Concentric Loudspeaker Type HPD/385/8 (Monitor HPD)
Tannoy Dual Concentric Loudspeaker Type HPD/385/8 вместе с частотным фильтром HPD/385/8
| Характеристики Technical Details | |
| Обозначение Encoding | |
|---|---|
| Наименование System Designation | Tannoy Dual Concentric Loudspeaker Type HPD/385/8 |
| Наименование серии Model Range | Monitor High Performance Dual (HPD) |
| Типоразмер Size | 380 мм 15" |
| Каталожный номер Part number | — |
| Каталожный номер комплекта Kit part number | — |
| Каталожный номер ремкомплекта НЧ-диффузора Recone kit part number | 7900 0008 |
| Тип конструкции Driver type | Коаксиальный двухполосный Dual Concentric |
| ВЧ-излучатель HF driver | |
| Тип ВЧ-излучателя HF driver type | Компрессионный, нагруженный рупором Front horn loaded compression driver |
| Материал ВЧ-купола HF driver dome material | Алюминий Aluminium |
| Пыльник ВЧ-излучателя HF driver dust cap | Сетка из ткани Net fiber |
| Диаметр катушки ВЧ-излучателя HF voice coil diameter | 50,8 мм 2" |
| Материал ВЧ-магнита HF magnet material | Сплав алюминия, никеля и кобальта Alcomax 5 |
| НЧ-излучатель LF driver | |
| Материал НЧ-диффузора LF driver cone material | Армированная текстилем целлюлоза Fiber-paper composite |
| Материал подвеса НЧ-диффузора LF driver surrounds | Вспененный полиэфир (поропласт) Tanoplas |
| Диаметр катушки НЧ-излучателя LF voice coil diameter | 50,8 мм 2" |
| Частота собственого резонанса НЧ-излучателя Bass resonance | 20 Гц 20 Hz |
| Материал НЧ-магнита LF magnet material | Сплав алюминия, никеля и кобальта Alcomax 5 |
| Электрические параметры Electrical characteristics | |
| Сопротивление при подключении через частотный фильтр Impedance via crossover network | 8 Ом 8 Оhm |
| Номинальная электрическая мощность Power handling capacity | 85 Вт 85 W |
| Диаграмма направленности (−4 дБ на 10 кГц) Polar distribution (−3 dB at 10 000 Hz) | 60° |
| Величина интермодуляционных искажений Intermodulation produces | < 2% less than 2% |
| Частота раздела полос Crossover frequency | 1000 Гц 1000 Hz |
| Корзина Busket | |
| Внешний диаметр корзины Overall diameter of frame | 387,3 мм 15¼ inch |
| Материал корзины Busket material | Алюминиевый сплав Aluminium alloy |
| Метод изготовления корзины Busket manufacturing | Литьё, фрезеровка Cast, milling |
| Габариты, вес, отделка Dimensions, weight, finish | |
| Глубина Overall Depth | 228,6 мм 9" |
| Вес в упаковке с частотным фильтром Total Weight in Carton | 14 кг 31 lbs |
| Отделка Finish |
Пластиковая крышка магнита, золотистая запеченая эмаль для корзины, кадмирование для магнита Plastic magnet cover, frame stove enamel, magnet assembly cadmium plate |
| Дополнительно References | |
| Документация Documentation |
The Monitor H.P.D. (восстановленная скан-копия официальной листовки), Параметры Тиля-Смолла См. источник |
| Применение Application | Акустические системы на базе HPD/385/8 Loudspeaker systems based on HPD/385/8 |
Скан-копия избранных листов брошюры:

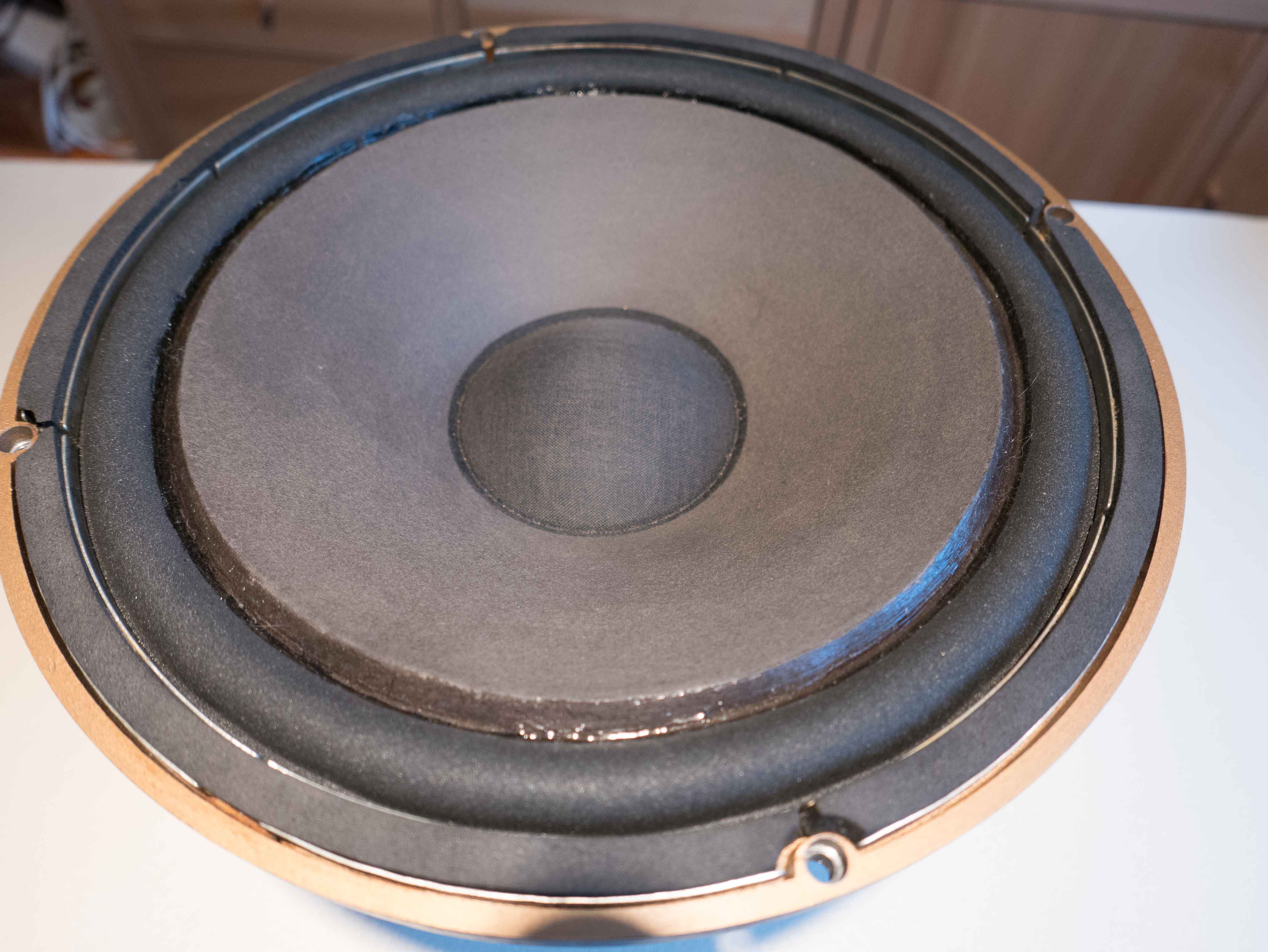

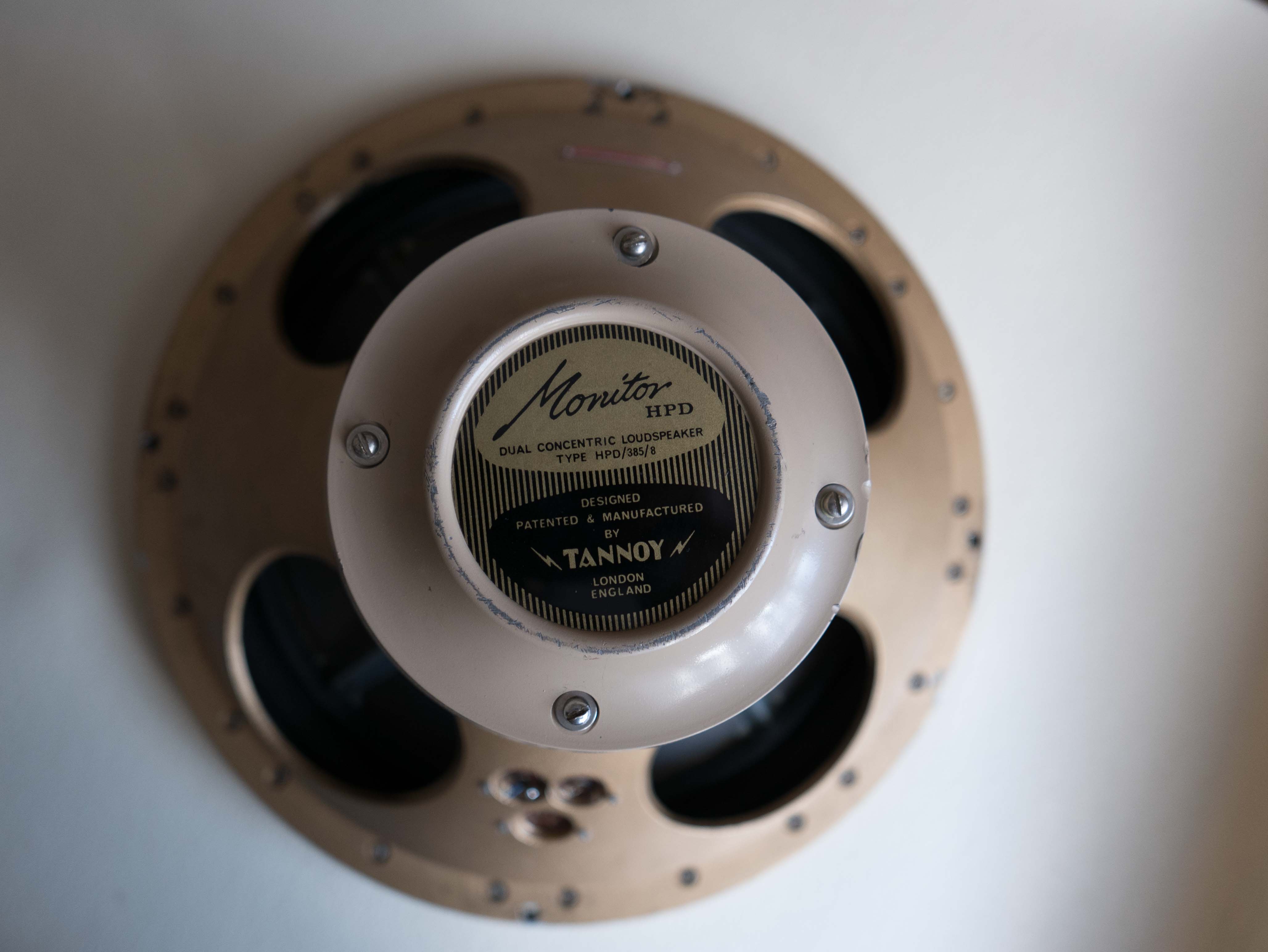

Внешний вид (фото из объявлений о продаже):
Tannoy Dual Concentric Loudspeaker Type HPD/385/8 вместе с частотным фильтром HPD/385/8. См. источник
Внешний вид частотного фильтра HPD/A/385/8 (фото из объявлений о продаже):
| Параметры Тиля-Смолла Thiele/Small parameters | ||
| Краткое обозначание Short system designation | Tannoy HPD/385/8 | |
| Типоразмер Size | 380 мм 15" | |
| Каталожный номер Part number | ||
| Эффективная площадь диффузора/диафрагмы Effective projected area of the cone or diaphragm | Sd | |
| Частота собственного резонанса Resonance frequency of the system | FS | 22 Гц 22 Hz |
| Активное сопротивление звуковой катушки DC resistance (DCR) of the voice coil | Re | 5,7 Ом 5.7 Ohm |
| Эквивалентный объём Volume of air that has the same stiffness as the system's suspension | Vas | 483 л 483 Ltr |
| Гибкость подвеса подвижной части системы Compliance of the system suspension | Cms | 0,58 мм/Н 0.58 mm/N |
| Масса подвижных частей системы Mass of the moving parts | Mmd | |
| Масса подвижных частей системы, включая массу воздуха Mass of the moving parts, including the acoustic load | Mms | 90 г 90 g |
| Коэффициент электромеханической связи The product of magnet field strength in the voice coil gap and the length of wire in the magnetic field | Bl | 18,72 Н/А 18.72 N/A |
| Механическая добротность системы на частоте Fs The mechanical damping of the system | Qms | 2,4 2.4 |
| Электрическая добротность системы на частоте Fs The electrical damping of the system | Qes | 0,2 0.2 |
| Полная добротность системы на частоте Fs The combined electric and mechanical damping of the system | Qts | 0,18 0.18 |
| Чувствительность Sensitivity (sound pressure level for a given input) | SPL0 | 94,3 дБ (для 1 Вт с 1 м) 94.3 dB @ 1 W / 1 m |
| Эффективность The reference or «power available» efficiency of the system | η0 | |
