LSU/HF.15/L
Tannoy Dual Concentric Loudspeaker Type LSU/HF.15/L (Tannoy «Fifteen», усл. «Monitor Black»)
| Характеристики Technical Details | |
| Обозначение Encoding | |
|---|---|
| Наименование System Designation | Tannoy Dual Concentric Loudspeaker Type LSU/HF.15/L |
| Наименование серии Model Range | — (условно «Monitor Black») |
| Типоразмер Size | 380 мм 15" |
| Каталожный номер Part number | — |
| Каталожный номер комплекта Kit part number | — |
| Тип конструкции Driver type | Коаксиальный двухполосный Dual Concentric |
| ВЧ-излучатель HF driver | |
| Тип ВЧ-излучателя H.F. driver class | Компрессионный Front horn loaded compression driver |
| Диаметр катушки ВЧ-излучателя H.F. voice coil diameter | 50 мм 2" |
| Сопротивление катушки ВЧ-излучателя H.F. voice coil impedance | 12 Ом на 2000 Гц 12 ohms. at 2000 c.p.s |
| Плотность магнитного поля в зазоре ВЧ-излучателя Flux density H.F. Gap | 18 000 Гс 18 000 gauss |
| НЧ-излучатель LF driver | |
| Диаметр катушки НЧ-излучателя L.F. voice coil diameter | 50 мм 2" |
| Сопротивление катушки НЧ-излучателя L.F. voice coil impedance | 12 Ом на 400 Гц 12 ohms. at 400 c.p.s |
| Плотность магнитного поля в зазоре НЧ-излучателя Flux density L.F. Gap | 12 000 Гс 12 000 gauss |
| Электрические параметры Electrical characteristics | |
| Мощность Power handling capacity | 25 Вт 25 W |
| Сопротивление при подключении через частотный фильтр Impedance via crossover network | 15 Ом 15 ohms |
| Диаграмма направленности (−4 дБ на 10 кГц) Polar distribution (−4 dB at 10 000 c.p.s.) | 60° |
| Величина интермодуляционных искажений Intermodulation produces | < 2% less than 2 per cent. |
| Частота собственого резонанса НЧ-излучателя Bass resonance | 40 Гц 40 c.p.s. |
| Частота раздела полос Crossover frequency | 1000 Гц 1000 c.p.s. |
| Корзина Busket | |
| Внешний диаметр корзины Overall Diameter of Frame | 396,2 мм 15.6" |
| Глубина Overall Depth | 279,4 мм 11" |
| Вес (c частотным фильтром) Weight (Including crossover ) | 13.6 кг 30 lbs. |
| Отделка корзины Finish |
Эмаль и чернение кадмированием Cadmium plate and stove enamel |
| Дополнительно References | |
| Документация Documentation |
Скан-копия официальной листовки См. источник |
| Применение Application | Акустические системы на базе Tannoy LSU/HF.15/L Loudspeaker systems based on Tannoy LSU/HF.15/L |
Скан-копия спецификации:
Неофициальный схематический разрез и официальная листовка Tannoy Dual Concentric Loudspeaker Type LSU/HF.15/L (Tannoy «Fifteen», усл. «Monitor Black»). См. источник
Внешний вид (фото из объявлений о продаже):
Tannoy Dual Concentric Loudspeaker Type LSU/HF.15/L (Tannoy «Fifteen», усл. «Monitor Black»). На некоторых экземплярах шильды установлены не на боковой крышке мотора, а на заднем колпаке. См. источник
В сети можно найти изображения двух версий частотного фильтра. Условно назовём их: mk I-a и mk I-b В версии mk I-a четыре электролитических конденсатора установлены на отдельной сборке:

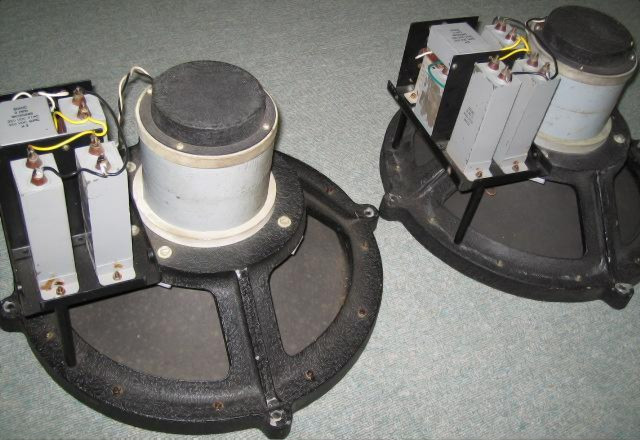

Tannoy Dual Concentric Loudspeaker Type LSU/HF.15/L в паре с Tannoy Crossover Unit Type 15/L (усл. mk I-a). См. источник, второй источник

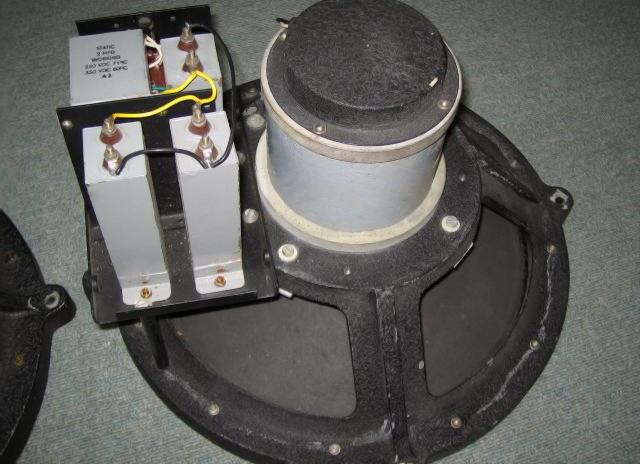

Tannoy Dual Concentric Loudspeaker Type LSU/HF.15/L в паре с Tannoy Crossover Unit Type 15/L (усл. mk I-b). См. источник

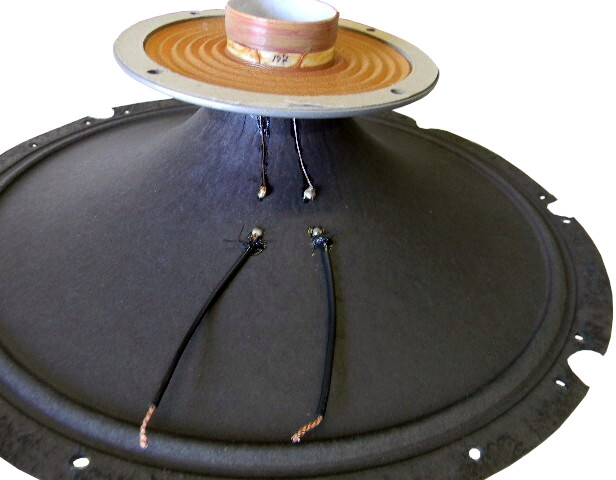

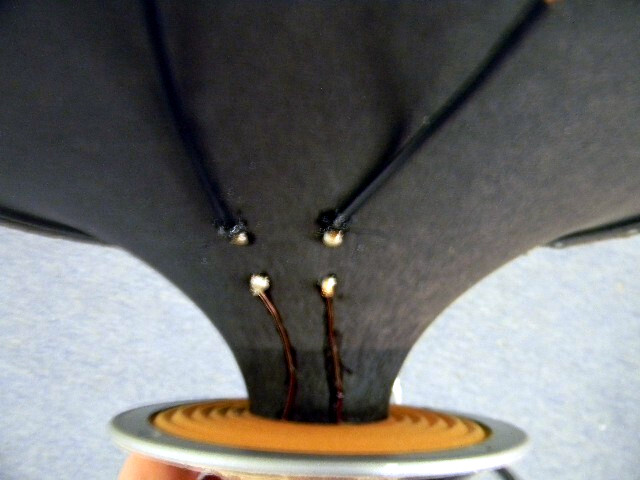

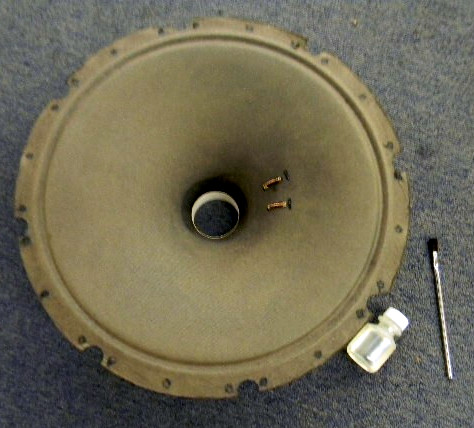

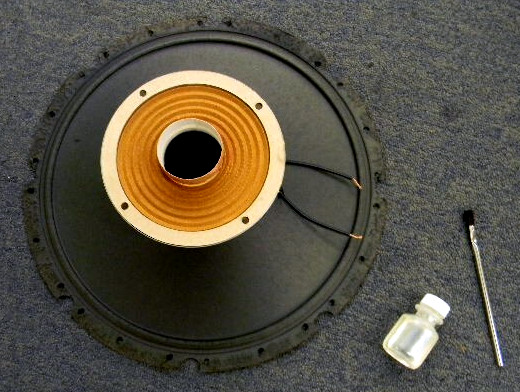

Внешний вид ремонтного комплекта подвижной системы (подвес, диффузор, центрирующая шайба, катушка):
Ремонтный комплект подвижной системы Tannoy Dual Concentric Loudspeaker Type LSU/HF.15/L. См. источник
