Доработка Tannoy Cheviot 12" (Monitor HPD/A 315)
В кроссовере Tannoy HPD/A/315/8 для Tannoy Cheviot 12 начинать надо с НЧ фильтра + родной ВЧ. Далее, если верха будет мало, отключить LCR и если слишком выпрет 3 кГц — ставить резисторы большего номинала (если свой — 10 Ом слишком давит), пока не выровняется. Если же район 3 кГц будет нормальным, а выше спад — добавить к конденсатору 1,5 мкФ + 0,68 мкФ и снова проверить район 3 кГц.
Дело в том, что мало того, что у Cheviot в ВЧ перечница, да ещё 65 литров против 110. Тут уж надо осторожненько, чтоб и воздух был и динамика, но не орало, ну и естественно баланс НЧ - СЧ - ВЧ не нарушить.
- преобладание НЧ — замедление темпа музыки,
- преобладание СЧ — возможна крикливость,
- преобладание ВЧ — легковесность, упрощение, навязчивость сибилянтов.
Сибилянты при микрофонном пении неизбежны, если их нет тоже никуда не годится. Понимаете, советы даю я, но делать то Вам. А так — дистанционно давать советы по настройке — дело не очень благодарное. Одно дело, когда ты сам это делаешь и, главное, слышишь, что получается, другое дело — так.

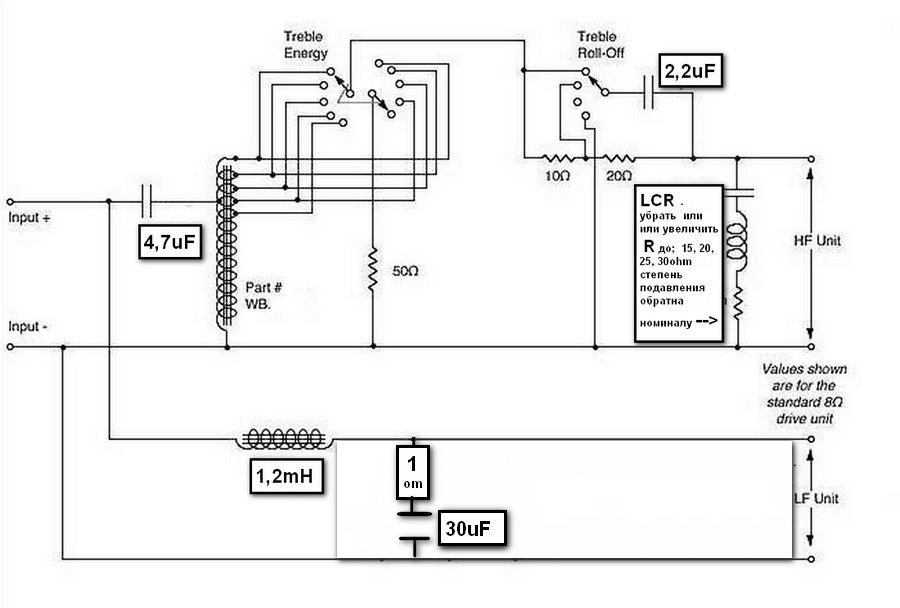

Итак, окончательный вариант модернизации кроссовера HPD/A/315/8 приведён ниже:
Самый ровный (как по АЧХ, так и по звуку) кроссовер, который удалось получить. Звучит сбалансировано, живо, тембра достаточно натуральные. От варианта НЧ фильтра Westminster Royal пришлось отказаться, без определённых пиков/провалов не стыкуется, да и не понравился он мне до конца. Вариант RHR практически по той же причине.
