Доработка кроссовера Tannoy Dimension TD12

Как-то у верблюда спросили, почему у него шея кривая, на что он ответил: «А что у меня прямое?»

Вот смотрю я на график оригинального кроссовера Tannoy Dimension TD12 и... вижу этого самого верблюда (camelus bactrianus) в профиль. Причём выражение «лица» у него, как у британского аристократа — надменное, того гляди плюнет (исключительно в виде одолжения) с высоты своего интеллектуального пьедестала, который ему так услужливо воздвигли наши фирмопоклонники.

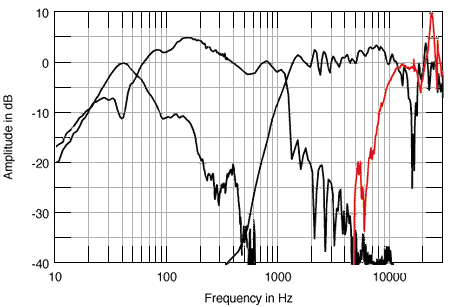

АЧХ Tannoy Dimension TD12. См. статью «Tannoy Dimension TD12 loudspeaker Measurements» на сайте Stereophile

В реальности же с культурой для грамотной настройки акустических систем с полноценным воспроизведением музыки у «аристократии» нынче туговато, так-как в последней она, видать, мало, чё пендрит. Но тогда хотя бы, будучи грамотными технарями (?), более или менее ровные по измерениям характеристики они должны были бы постараться обеспечить? Или нет?!

Принципиальная схема оригинального частотного фильтра Tannoy Dimension TD12

Ведь нагородили кучу цепей коррекции (обычно применяемых вынужденно, когда иным способом нельзя компенсировать недостатки конкретного динамика), каждая из которых, в меру своих возможностей, так или иначе гадит звук и убивает музыку. Причём не по их прямому назначению — т.е. для формального выравнивания, а ровно наоборот — верблюда в профиль рисовать. Такое впечатление, что кроссовер этот создавался при интенсивном курении Camel... с добавками.

EISA Awards HI-END Audio 2001–2002

К конторе же под названием EISA, в своё время присудившей этому чуду звание победителя, у меня двоякое отношение. То ли там засел контингент того-же уровня и пристрастий, что и горе разработчики этого кроссовера. То ли на фоне конкурентов эти АС действительно были (язык не поворачивается) лучшими. Но в таком случае общий уровень аудио индустрии просто ужасает.

Эмуляция АЧХ Tannoy Dimension TD12 с оригинальным частотным фильтром

В качестве решения предлагаю следующие два варианта доработки.

Вариант I

Эмуляция АЧХ Tannoy Dimension TD12 с доработанным частотным фильтром TD12 G I

Как видите, картина стала радикально иной. Не берусь утверждать, что получившееся таким методом (из того, что есть) звучание прямо таки шедевр, но по сравнению с тем, что было — вполне открытое и живое, а главное, позволяющее слушать музыку.

Вариант II

Второй вариант даёт иной наклон АЧХ в области ВЧ.

Эмуляция АЧХ Tannoy Dimension TD12 с доработанным частотным фильтром TD12 G II
