Доработка Tannoy Profile 638
Вспомогательный НЧ излучатель
Вспомогательный (нижний) НЧ динамик Tannoy Profile 638, всего лишь модификация коаксиала, с навешенным на него отягощением в виде заглушки с грузом. Дабы таким топорным методом понизить резонансную частоту динамика и написать красивую для зомбированных маркетингом дебилов цифру 35 Гц в паспорте. И начать надо с замены этих заглушек (сидящих на чёрном герметике) на фазовыравниватели.
Вспомогательный НЧ излучатель имеет отличие в строении «керна», отверстие которого прикрыто заглушкой, вклеенной на диффузор.
Инструмент из фторопласта нужен чтоб не поцарапать чёрную краску диффузора. Хотя, некоторые и ногтями справляются. Главное аккуратно и без лишних усилий, постепенно перемещаясь по всему периметру, пока заглушка не выпадет.
При отсутствии ногтей и фторопластового инструмента некоторые любители обходятся пластиковой карточкой:
Ниже приведены размеры фазовыравнивателя для 8" излучателя:
Размеры фазовыравнивателя для 8" излучателя

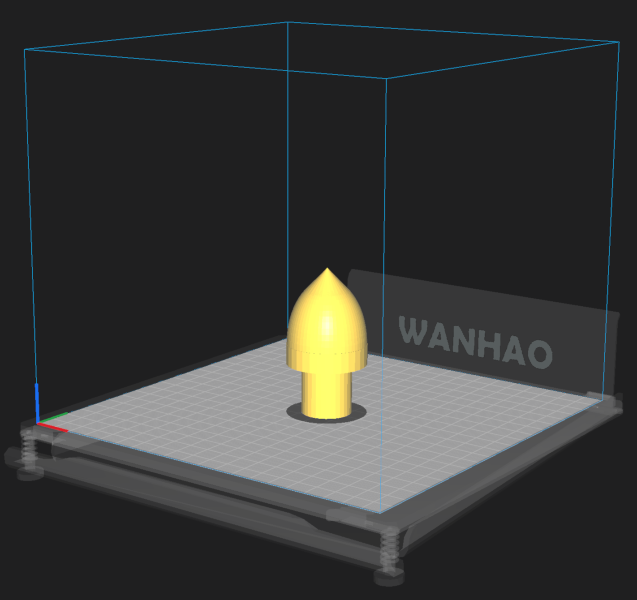

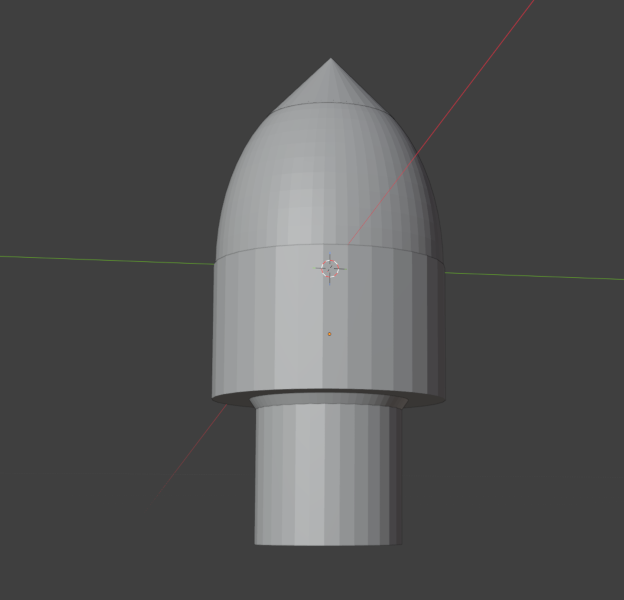

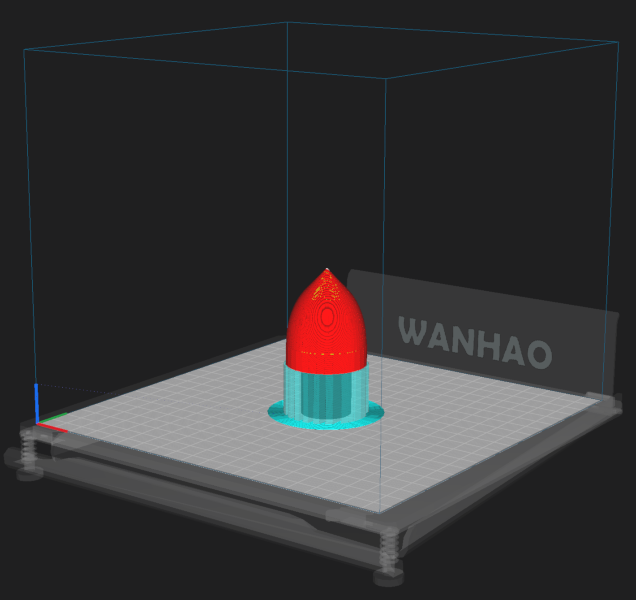

Медная шайба нужна, чтобы гасить вихревые токи Фуко. Кстати, если у вас есть 3D-принтер, можете напечатать деталь на нём. Вот, пример 3D-модели (оgive_plug.stl) для 8" головки.
А пока вы будете вытачивать или печатать фазовыравниватели, отверстие в керне просто заткните чем-нибудь подходящим:
До установки фазовырвнивателя необходимо закрыть керн для изоляции воздушных объемов
Ниже представлено фото АС с установленными готовоми фазовыравнивателями.
Внешний вид готовых фазовыравнивателей и внешний вид АС после установки «пуль» в керн нижнего НЧ излучателя
Кроссовер

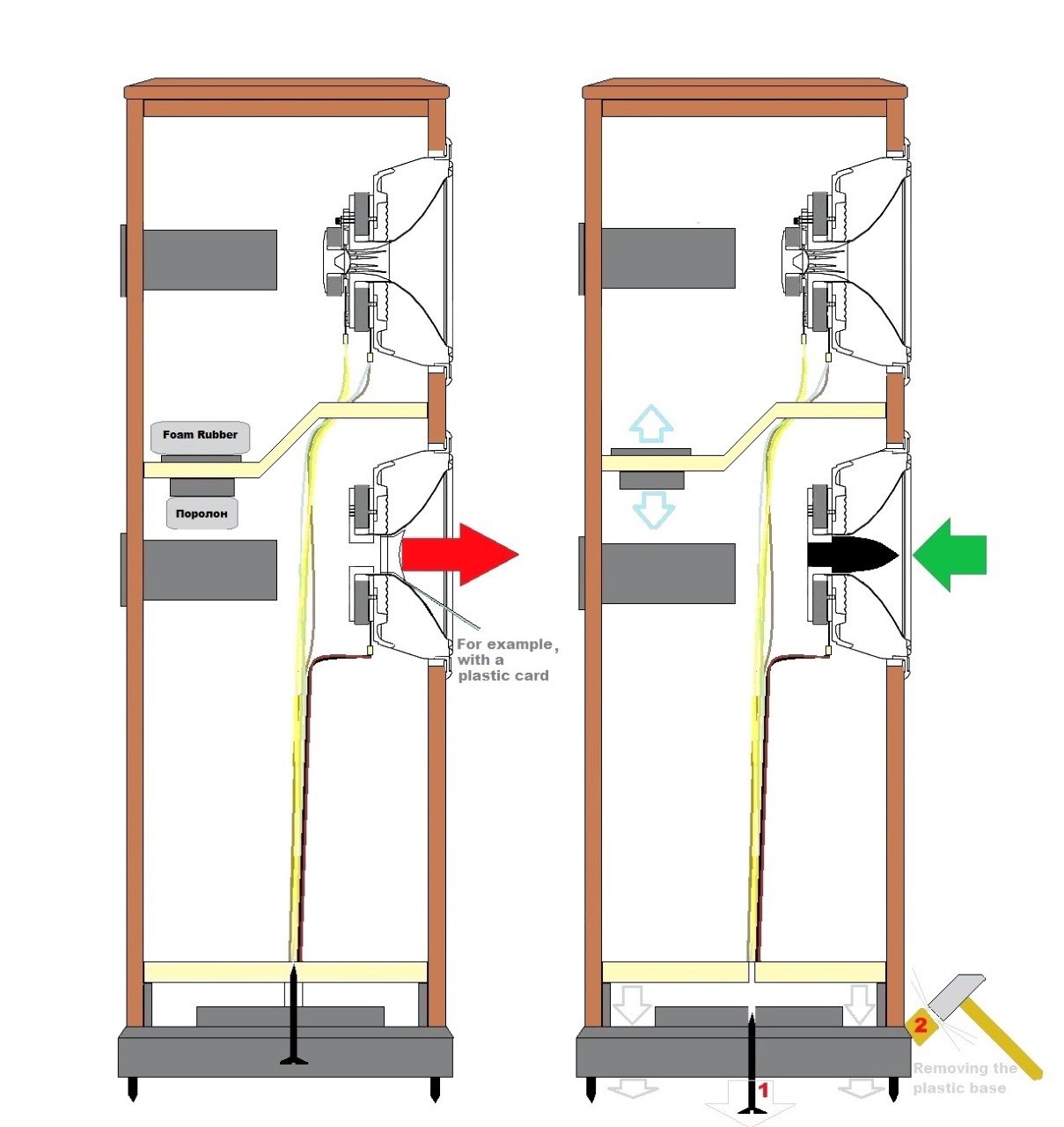

Далее надо переходить к кроссоверу. Чтобы добраться до него, придется разбирать неразборное днище, в котором упрятан кроссовер. Придется использовать ударный инструмент. Тут действовать надо сильно, но аккуратно. Рекомендуют проложить мягкой тканью деревянный брусок, установить его на выступающий снизу корпуса борт (см. позицию 2 на рисунке ниже) и аккуратными ударами молотком по бруску отбить дно.
Место приложения ударной силы (см. позицию 2) для отделения дна корпуса Tannoy Profile 638
В случае успеха, у вас в руках окажется дно с акустическими терминалами и частотным фильтром.
Восстановленная схема частотного фильтра приведена ниже:
Фильтр нижнего дополнительного НЧ-динамика (AUX) остается без изменений, модификация затронет только фильтры для коаксиальной головки.
Принципальная схема доработанного частотного фильтра
Эмуляция АЧХ доработанного частотного фильтра
