1577
Tannoy Crossover Unit Type 1577
| Характеристики Technical Details | |
| Наименование System Designation | Tannoy Crossover Unit Type 1577 |
| Каталожный номер Part Number | 7300 1137 |
| Частота раздела полос Crossover Frequency | 1300 Гц 1300 Hz |
| Тип фильтра Crossover type |
ФВЧ 2-го порядка, ФНЧ 1-го порядка HF 2nd order, LF 1st order |
| Применение Application | Акустические системы на базе фильтра 1577 Loudspeaker systems based on 1577 crossover |

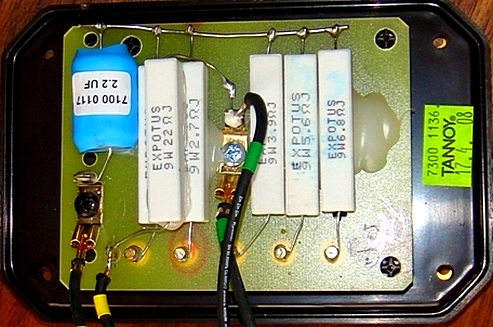

Внешний вид частотного фильтра:

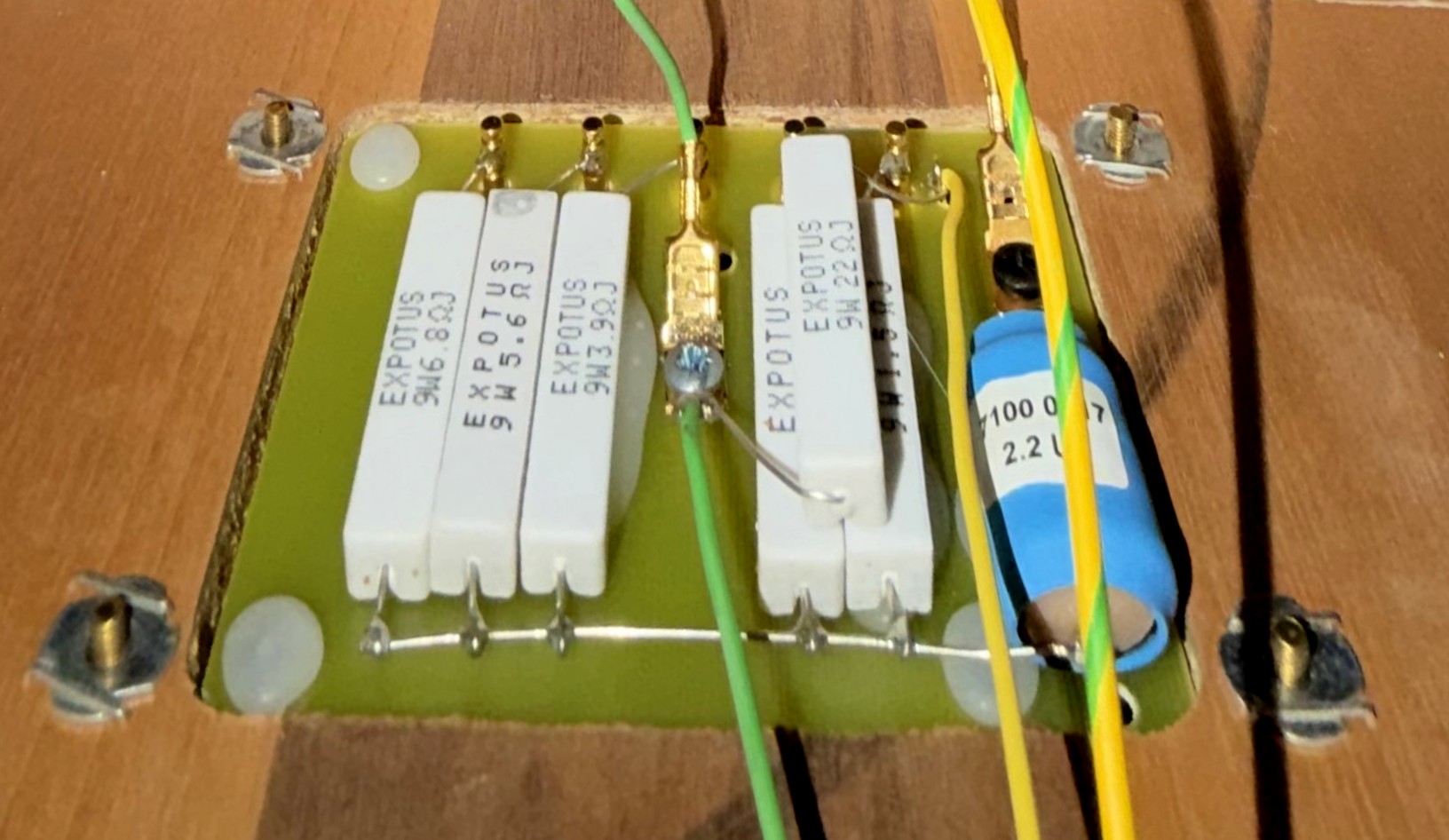

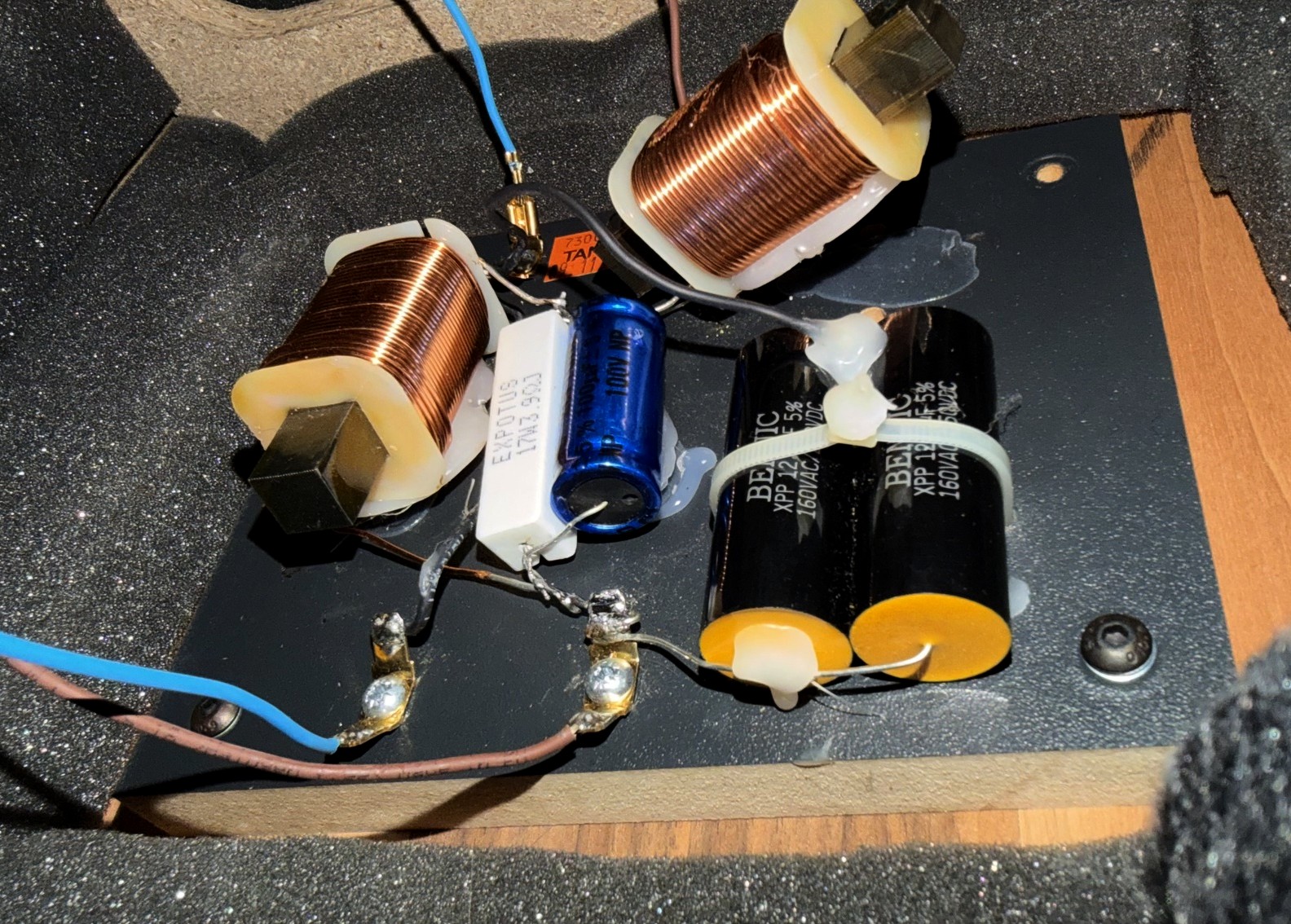

Фото НЧ и ВЧ фильтров Tannoy Prestige Turnberry SE
Восстановленная принципиальная схема:
Восстановленная принципиальная схема Tannoy Crossover Unit Type 1577.

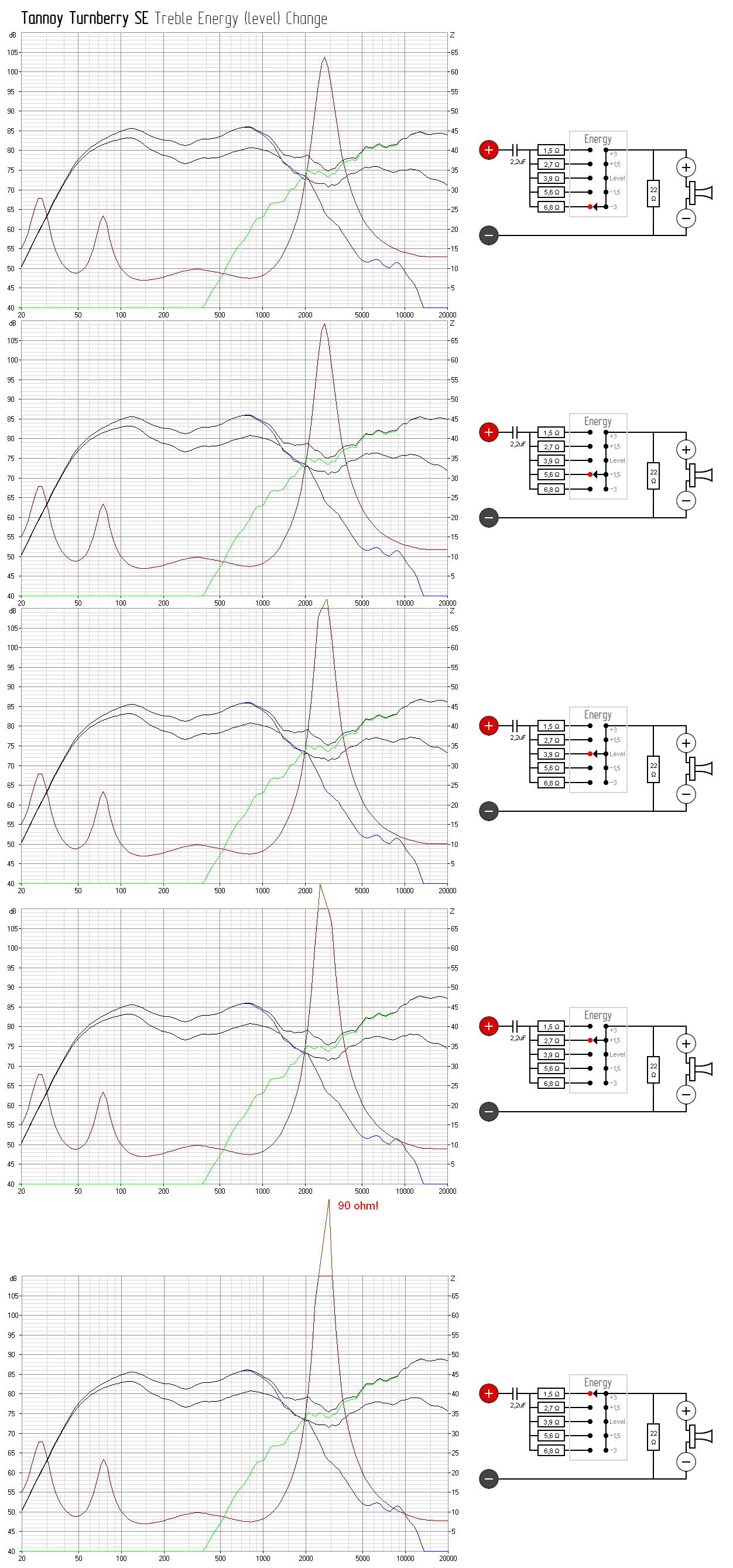

Графики эмуляции АЧХ при различных положениях коммутации частотного фильтра:
Графики эмуляции АЧХ при различных положениях коммутации частотного фильтра Tannoy Prestige Turnberry Special Edition
