«Пустота»
Китайские мечты о звуке
Максим Проскурня
07 января 2026 г.
Итак, оказались у меня «проездом» китайские акустические системы Orsefon GL-002 Princess, построенные на базе 12" коаксиального излучателя. Эти АС я впервые увидел в продаже в сетевом магазине AliExpress:
Внешний вид

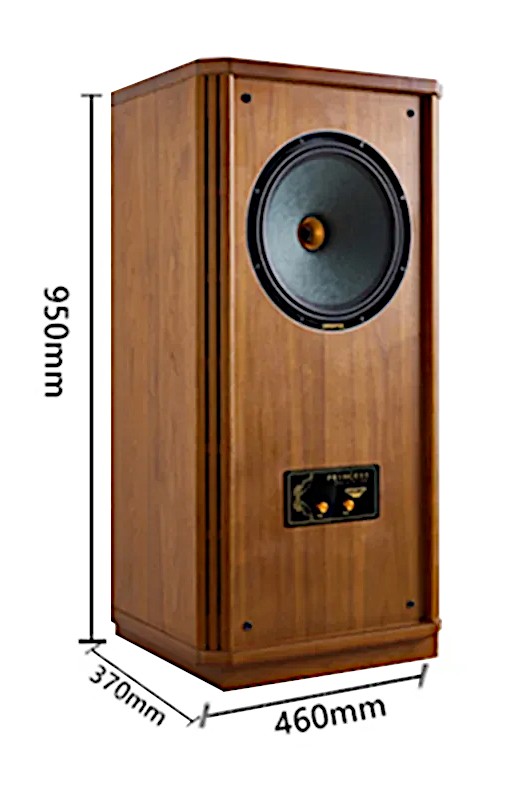

Судя по дизайну и по внешним габаритам, натренированный глаз сразу увидит стилизацию корпуса под 10" АС Tannoy Turnberry GR.

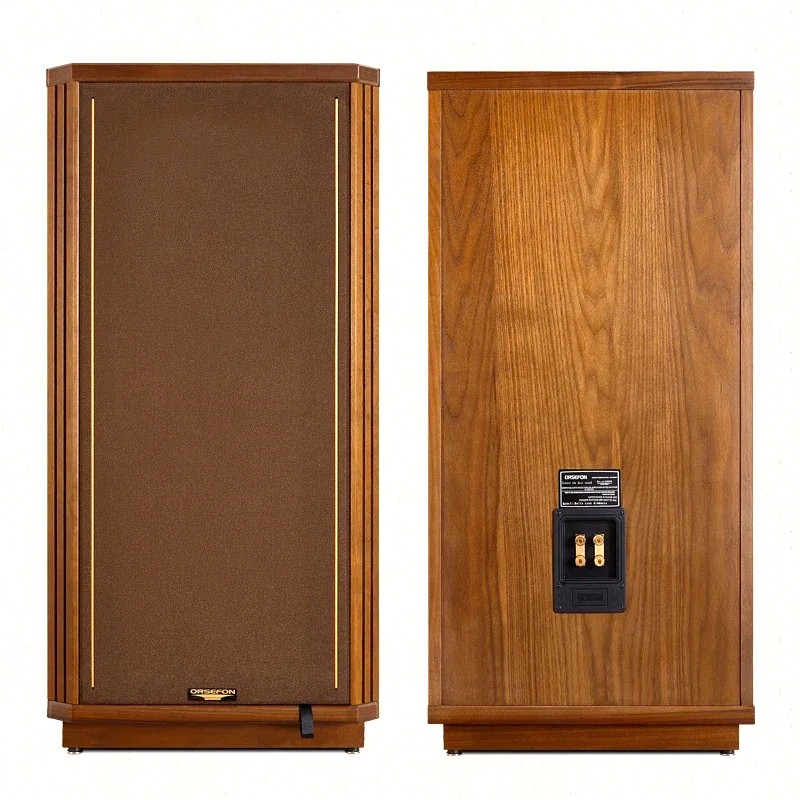

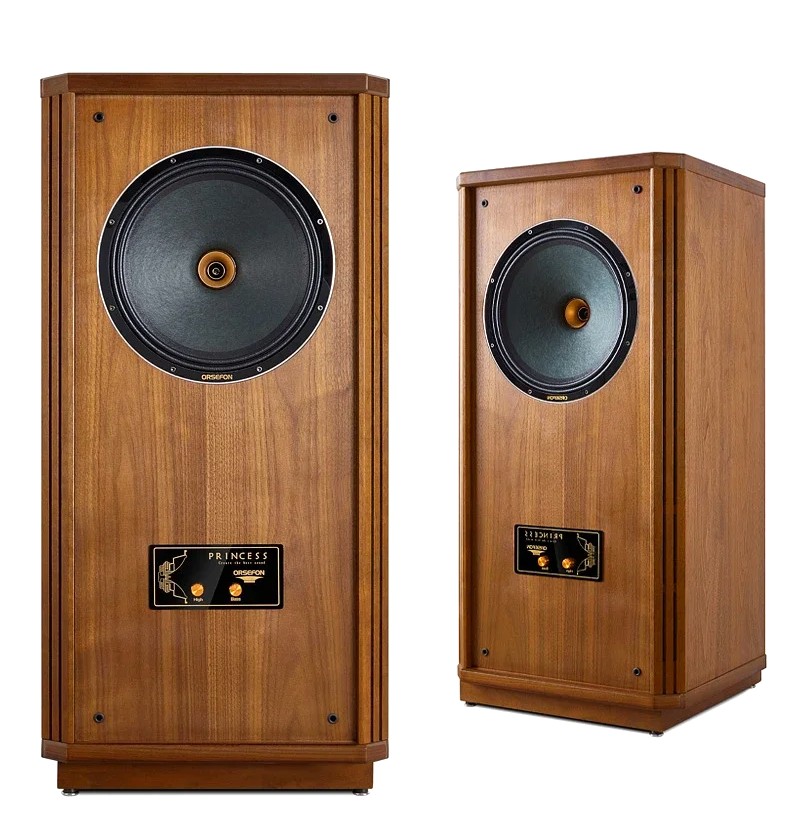

Внешний вид АС GL-002 Princess c карточки товара на AliExpress.
Вы тоже заметили, что на втором изображении добавленное фото АС лениво отзеркалено, и все надписи на передней панели никто не исправил?
Вот, можете сравнить ниже:

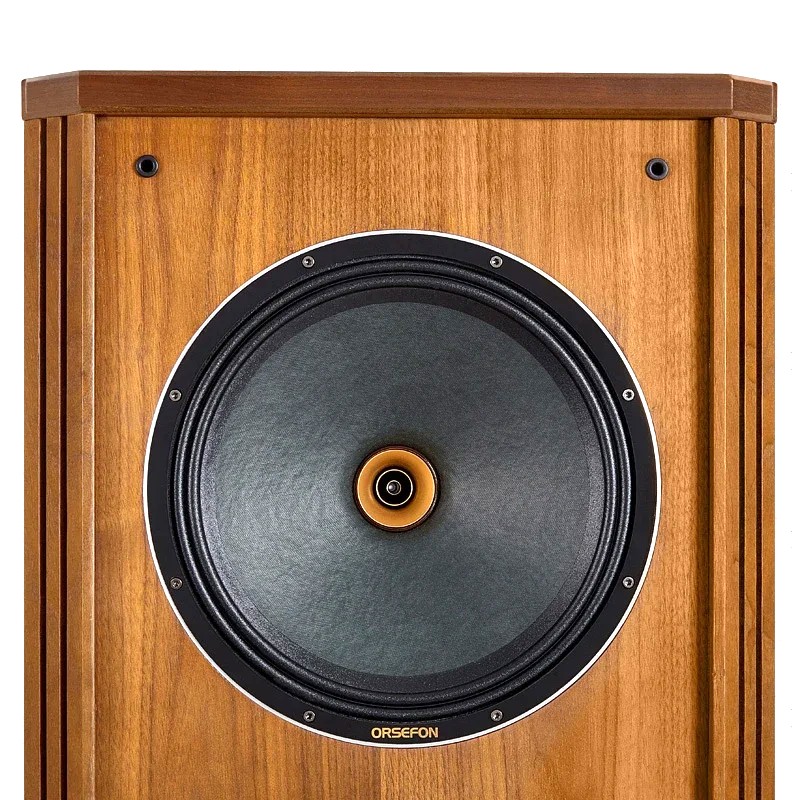

С двух метров GL-002 Princess выглядят солидно, дорого-богато. Много «ореха», «золота» и «серебра». Керн коаксиального излучателя выкрашен краской под «золото».
Но при первом приближении уже заметно, что на передней панели с регуляторами кроссовера нет размеченных рисок положений регуляторов.
Корпус
Корпус изготовлен из 25 мм древесно-волокнистой плиты (он же MDF) и ламинирован пленкой на бумажной основе с рисунком и покрытием под матовый лак, поэтому в отличие от натурального орехового шпона этот ламинат выглядит «плоским» и на свету не играет объемом. Тут, в принципе, нет никакого криминала, кроме того, что в рекламных картинках продавца написано про использование панелей из древесного массива (solid wood).

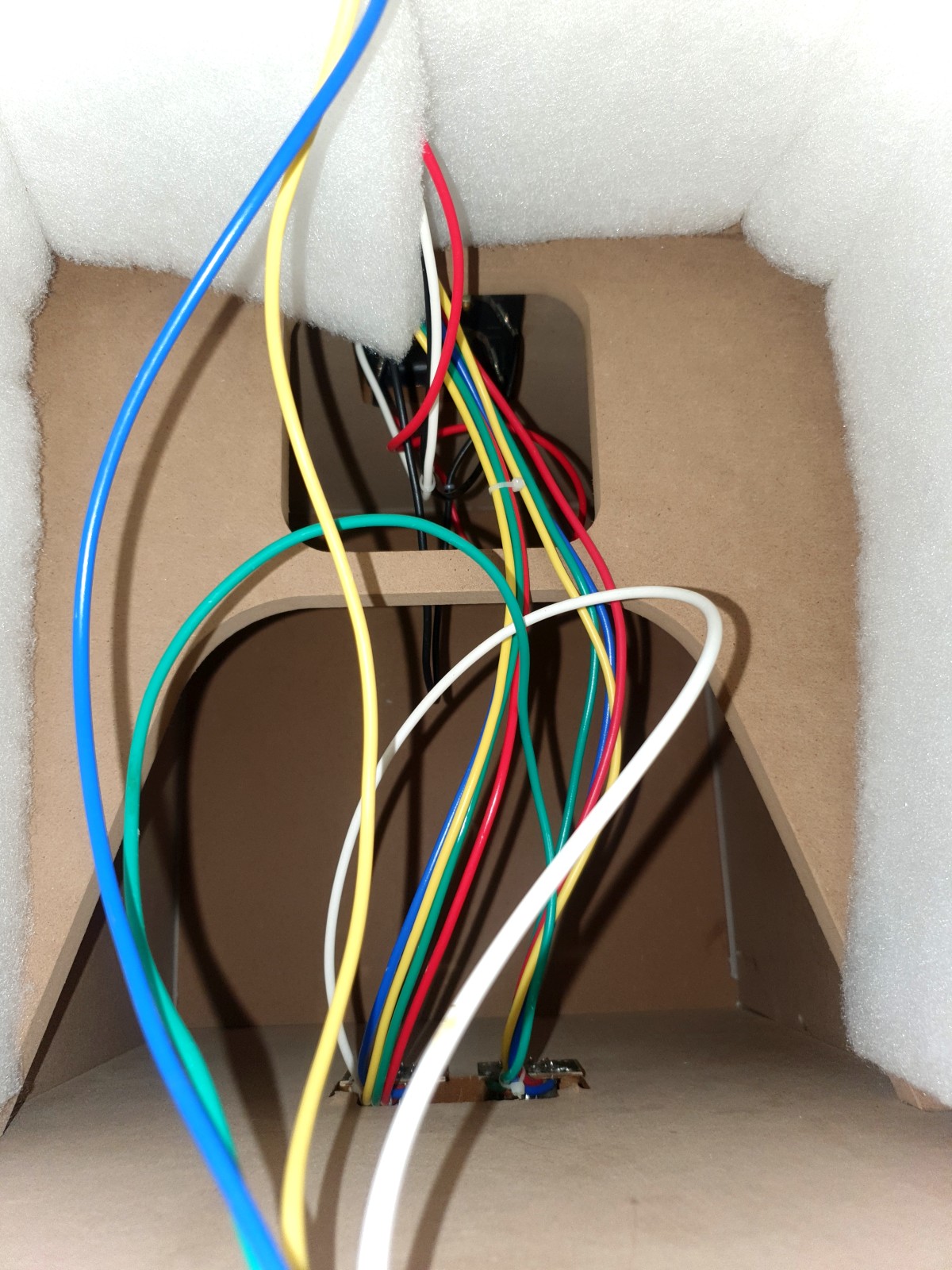

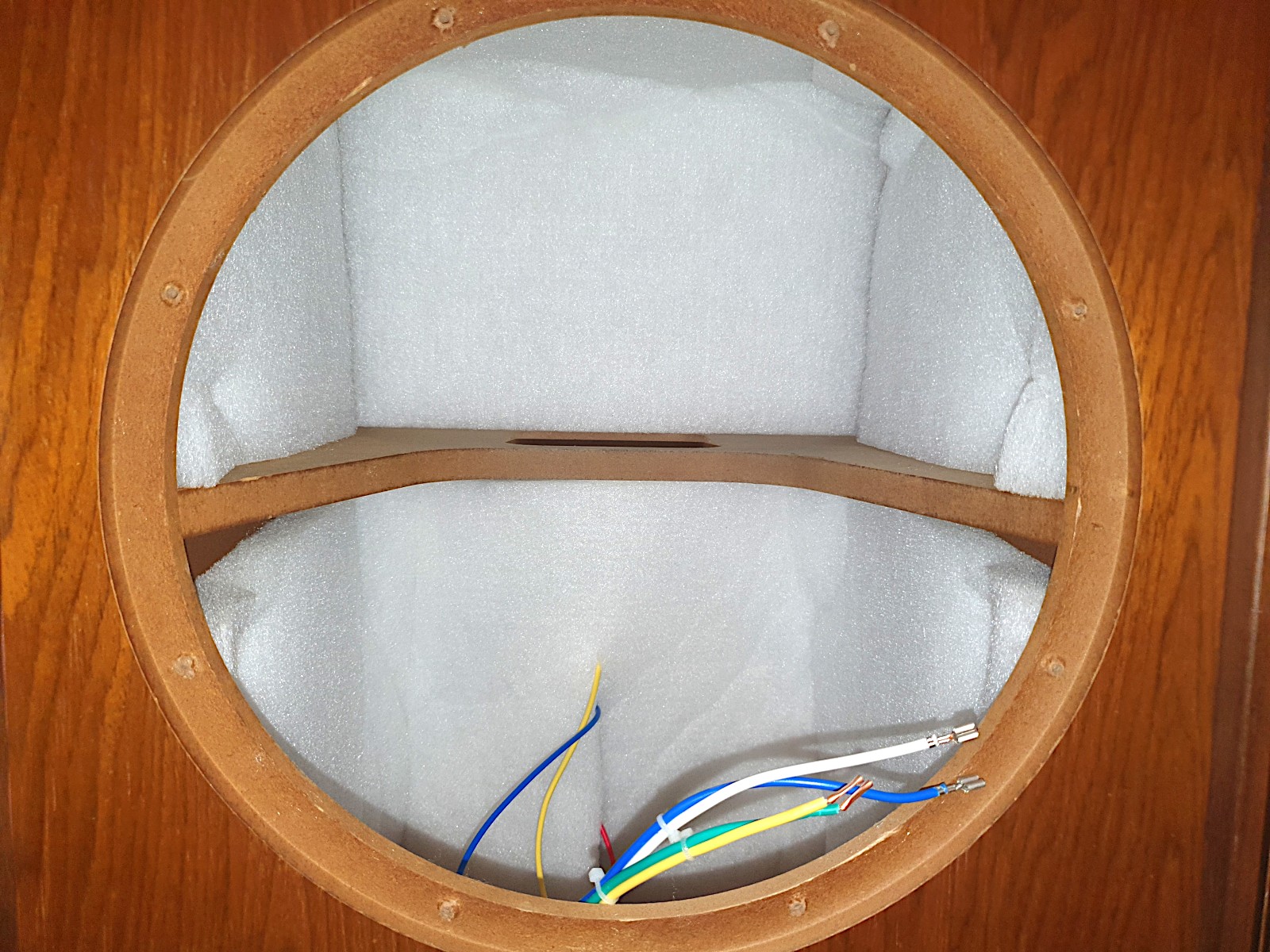

В корпусе установлены две внутренние распорки. Одна внизу чуть выше планки акустических терминалов. Другая вверху напротив посадочного места под излучатель. Внутреннее демпфирование выполнено 30 мм синтепоном.
Внутреннее демпифрование АС GL-002 Princess (архив автора).

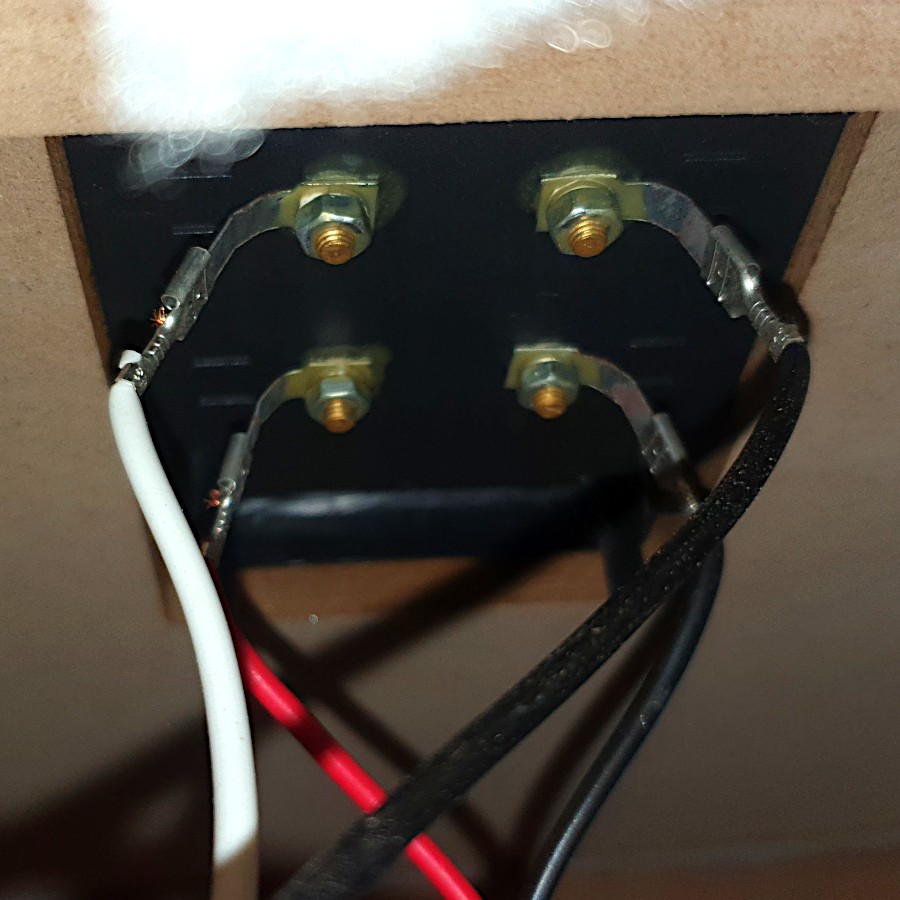

Следующий «звоночек» — ржавые выводы электрических терминалов. Если отсоединить клеммы, видно, что контакты уже покрыты следами коррозии. В новой АС такого не должно быть.
Выводы электрических терминалов какие-то подозрительные. Если отсоединить клеммы, сразу видно, что терминалы изготовлены из чего-то ржавого
Излучатель крепится 8 шурупами с посадкой в переднюю ДСП-панель напрямую без каких-либо мебельных гаек. Так что через каких-то 10-20 циклов снятия-установки излучателя все отверстия будут серьёзно разбиты с потерей удерживающей способности.
Акустическое оформление

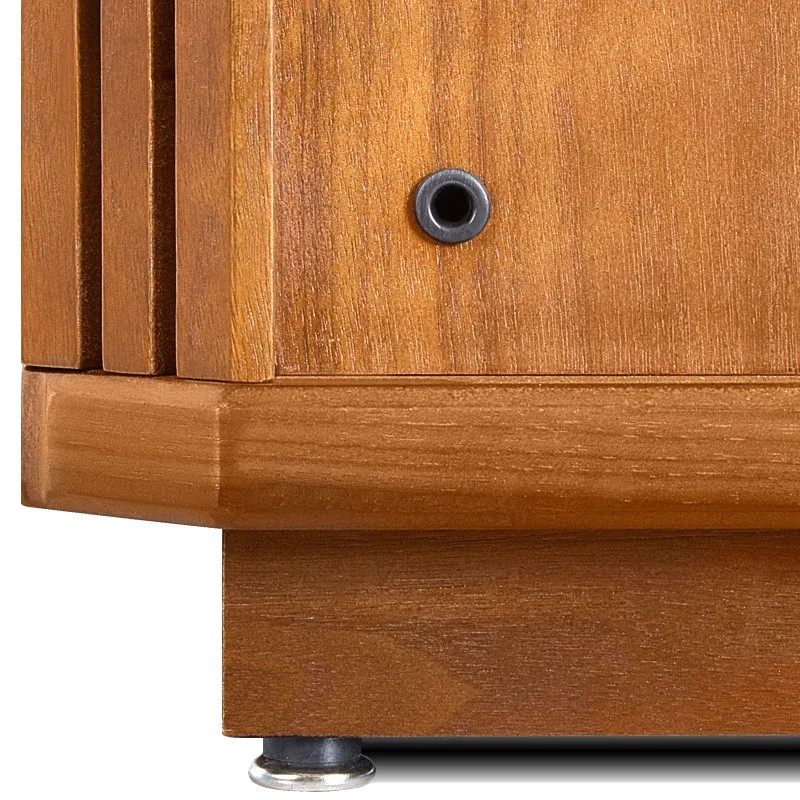

Акустическое оформление — фазоинвертор. Канал фазоинвертора выполнен в виде внутренних дополнительных боковых стенок, а порты выведены спереди в декорированные угловые планки с прорезями по бокам корпуса.
Просвет портов фазоинвертора не регулируется.
Акустические терминалы
Акустические терминалы расположены внизу сзади на отдельной пластине. Терминалы поддерживают разъемы типа «банан» (banana) и «лопатка». Допускается раздельное подключение НЧ- и ВЧ-фильтров двумя отдельными парами кабелей (bi-amping)после удаления перемычек.
Частотный фильтр
Частотный фильтр скомпонован на двух отдельных печатных платах, а также имеет отдельный блок с галетными 5-ти позиционными переключателями, который размещается на передней панели акустической системы.
Переключатели хоть и 5-ти позиционные, но два последних положения у них идентичны. Так что реально рабочими являются 4 режима ВЧ- и отдельно 4 режима НЧ-фильтра.
Внешний вид ВЧ-фильтра:

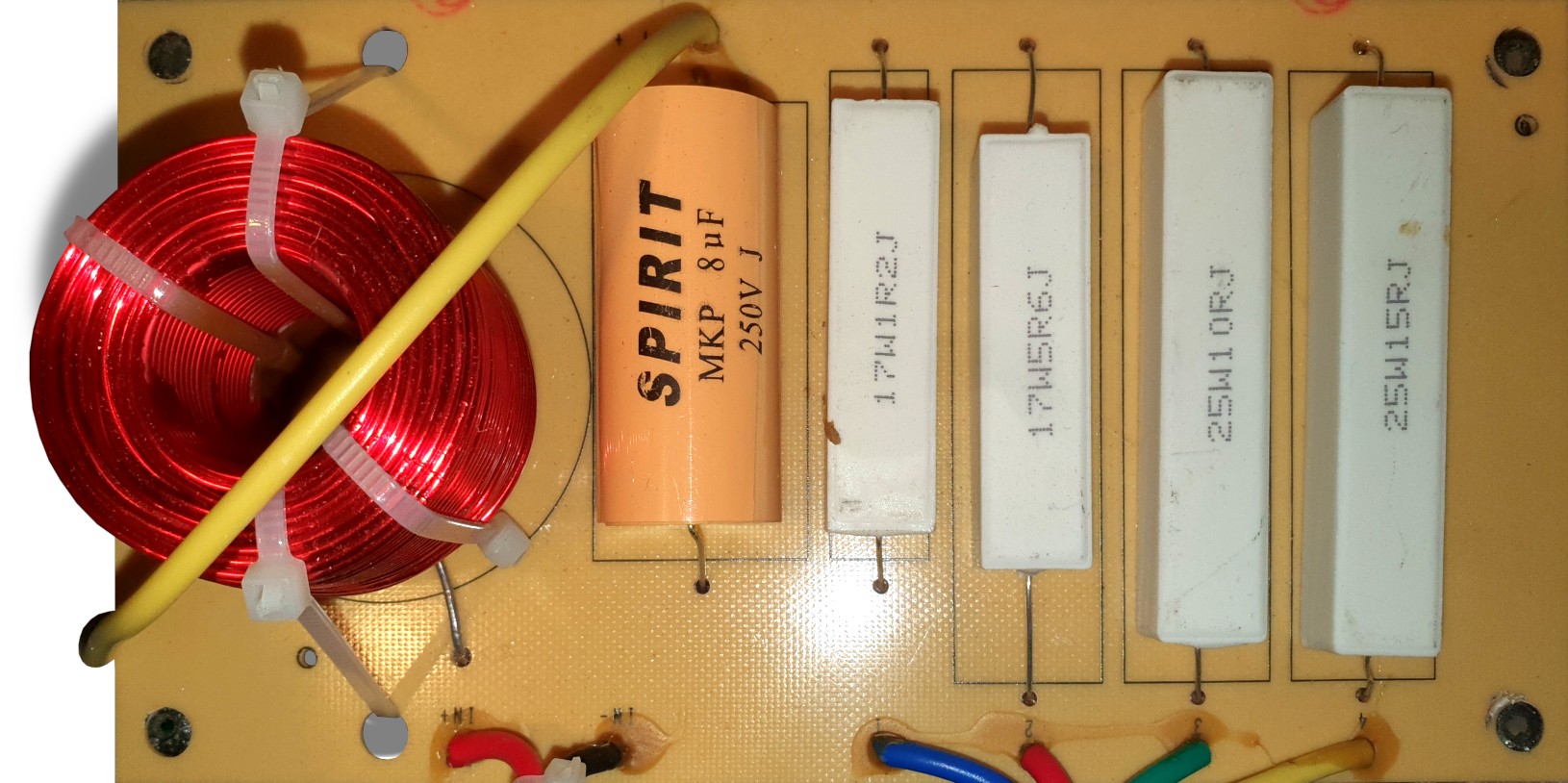

Внешний вид ВЧ-фильтра АС GL-002 Princess (архив автора).

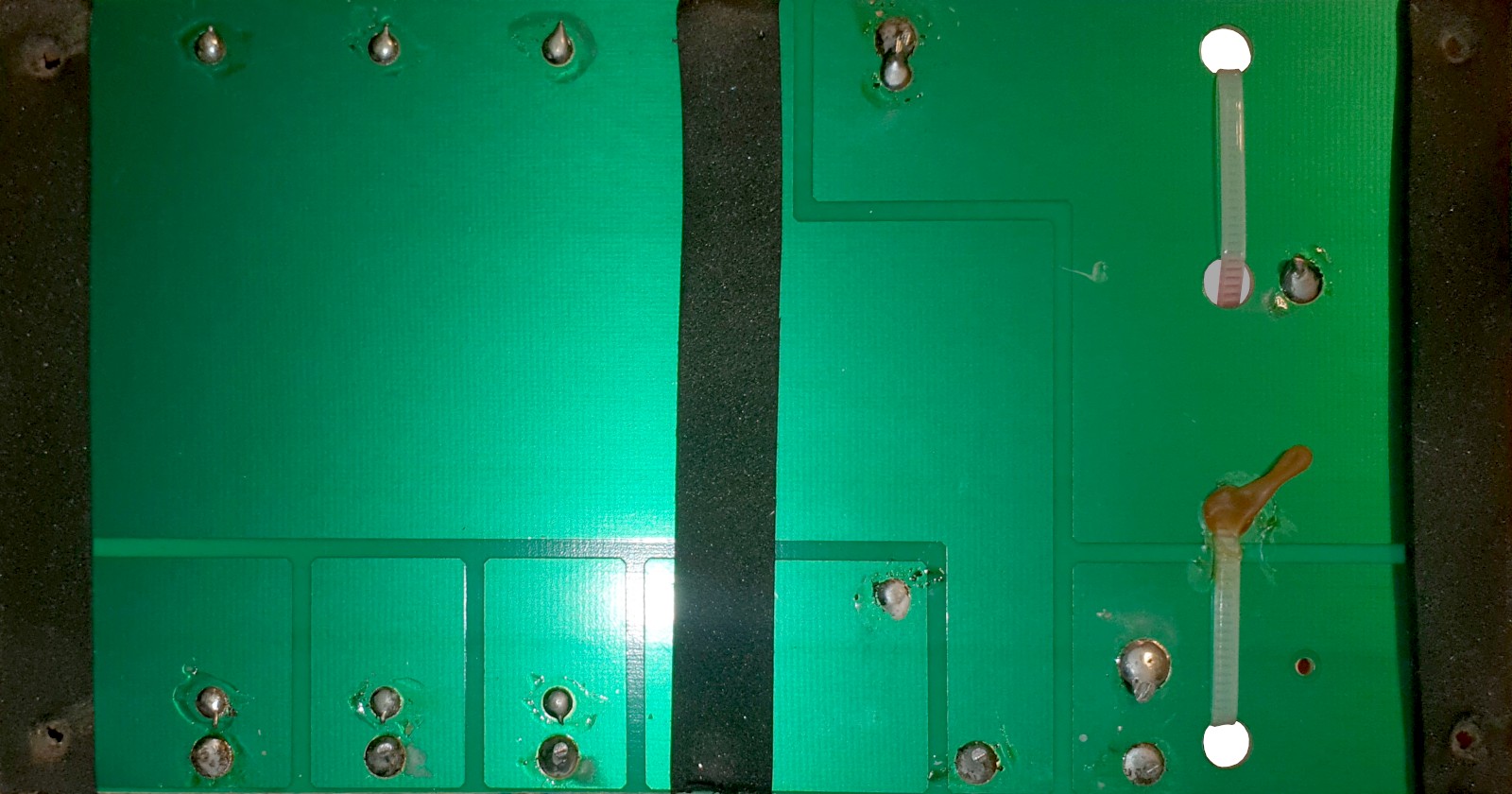

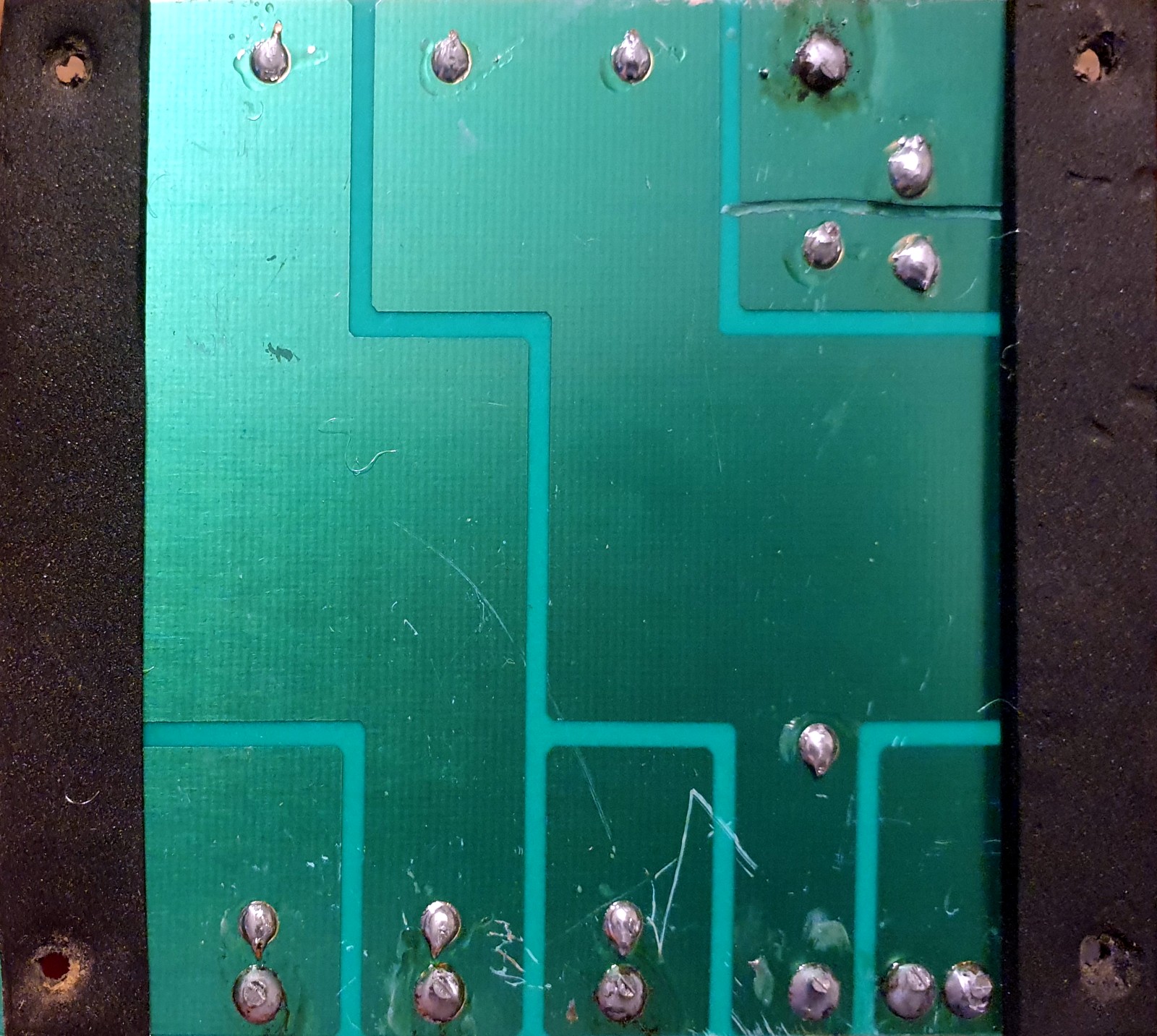

Царапины на обратной стороне — родные, с завода. Также можно заметить, что при сборке выполнен разрез общей области медного проводника, соединяющего конденсатор с выводом фильтра, но потом добавлена перемычка отдельным отрезком провода на лицевой стороне.
НЧ-фильтр выглядит аккуратнее, удивила только высоченная катушка индуктивности 2 мГн:
Внешний вид НЧ-фильтра АС GL-002 Princess (архив автора).
Стоит отметить, что по компонентной базе частотного фильтра криминала тоже нет. А если сравнивать с фильтрами Tannoy, то выбранные компоненты даже превосходят элементную базу частотных фильтров почти половины моделей Tannoy. Так, конденсаторы не электролитические, плёночные, то есть будут иметь запас стабильности своих параметров с годами эксплуатации. А цементные резисторы используются Tannoy даже в серии Prestige. Катушка индуктивности хоть и выглядит странно (узкая и высокая), но сечение ее провода вполне приличное, и намотана она без ферритового сердечника, что даже в АС Tannoy не часто встречается.
Но остаются вопросы к тому, как эти компоненты использованы в кроссовере: то есть к принципиальной схеме фильтра и к монтажу его компонентов. Например, на 25 Вт резисторах не наблюдаются радиаторы охлаждения.
Излучатель
Внешне коаксиальный излучатель выглядит солидно. Литьё, фрезеровка, прокраска, края обрезки, клеевые швы — всё на уровне. Видно, что магнитная система построена на феррито-бариевых магнитах. НЧ-диффузор выполнен из армированного бумажно-волокнистого композита и подвешен на текстильном подвесе с формой «двойной полутор» (twin roll) в сечении. Ход подвижной системы НЧ-излучателя довольно тугой, как и положено динамикам с текстильным подвесом.
Внешний вид излучателя АС GL-002 Princess (архив автора). Справа для сравнения я положил 12" Tannoy 3142
Измерение импеданса показало, что частота собственного резонанса НЧ-излучателя находится в районе 47 Гц.
Импеданс НЧ-излучателя Orsefon GL-002 Princess
Форма корзины не похожа на корзины Tannoy. Более того, корзина ниже по высоте, так как форма НЧ-диффузора имеет иную кривизну поверхности. В отличие от НЧ-диффузоров коаксиальных излучателей Tannoy, имеющих гиперболическую кривизну поверхности, у 12" излучателя Orsefon GL-002 Princess купол диффузора максимально быстро раскрывается от керна и далее почти повторяет поверхность усеченного конуса (аналогично излучателям активных монитров серии Gold: Tannoy Gold 5, Tannoy Gold 7, Tannoy Gold 8).

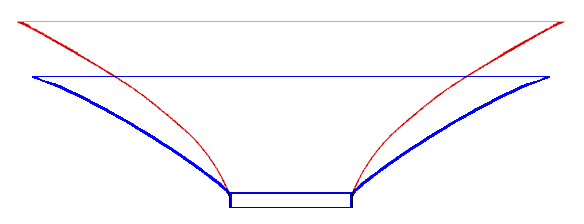

Сравнение формы поверхности НЧ-диффузоров: красный — гиперболическая кривизна, синий — почти коническая экспоненциальная кривизна.

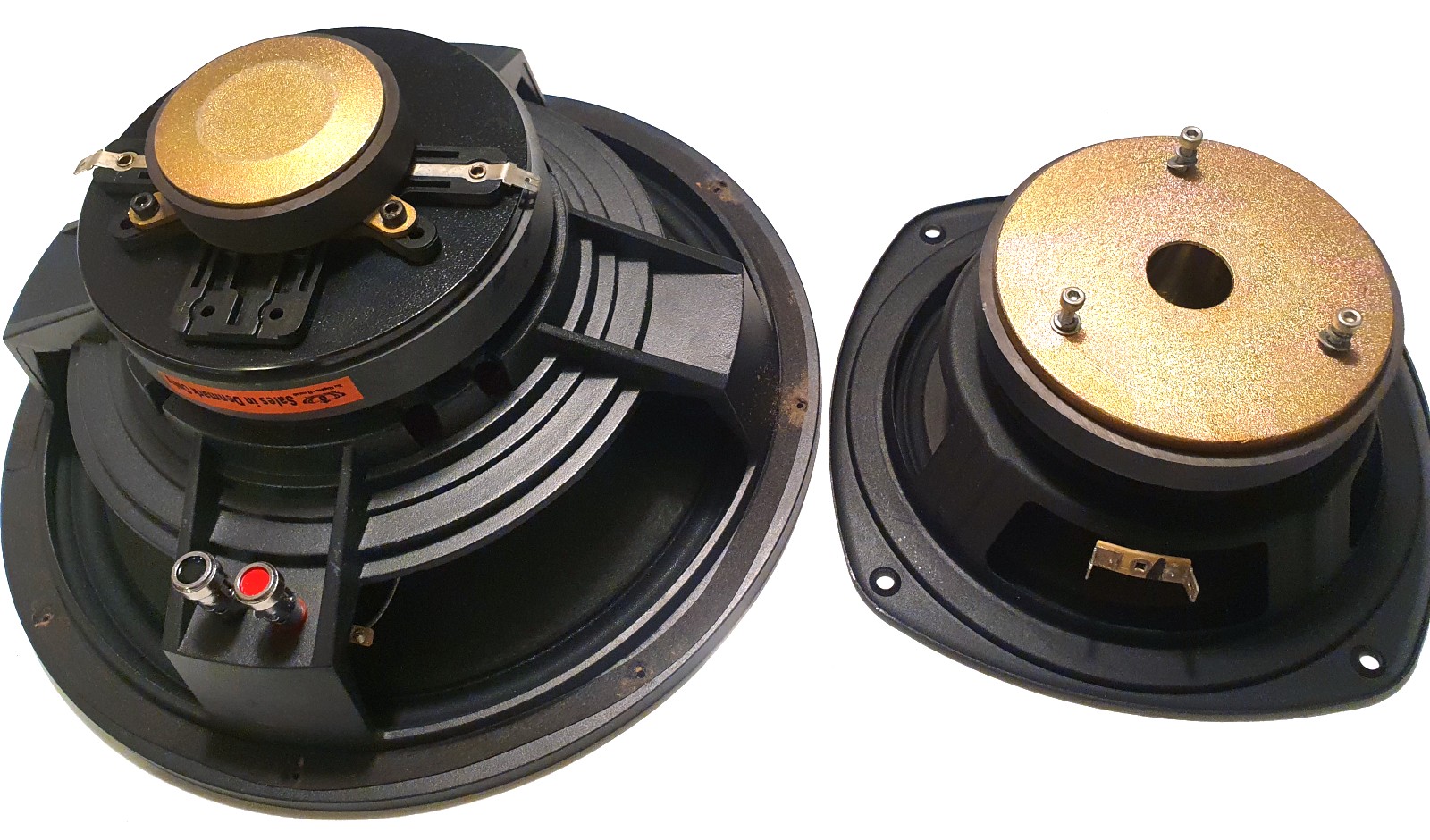

При первом взгляде на магнитные системы у меня мелькнула мысль, что ВЧ-излучатель на неодимовом магните, так как уж больно компактно он смотрится на спине заднего магнитопровода 12" НЧ-излучателя. Но после снятия ВЧ-головки стало понятно, что магнит у неё такой же, барриево-ферритовый, но диаметр ВЧ-диафрагмы всего лишь 25,4 мм (1"). А не 33 мм (1,33"), как у большинства 12" излучателей Tannoy.
Внешний вид ВЧ-излучателя АС GL-002 Princess (архив автора). Справа для сравнения я положил 12" Tannoy 3142
Я взял для сравнения 1" «пищалку» от 8" Tannoy 2062. Подозрения оправдались! Сравните, слева ВЧ-излучатель из Orsefon, а справа «англичанин»:
Внешний вид ВЧ-излучателя АС GL-002 Princess в сравнении с ВЧ-излучателем от Tannoy 2062 (архив автора)

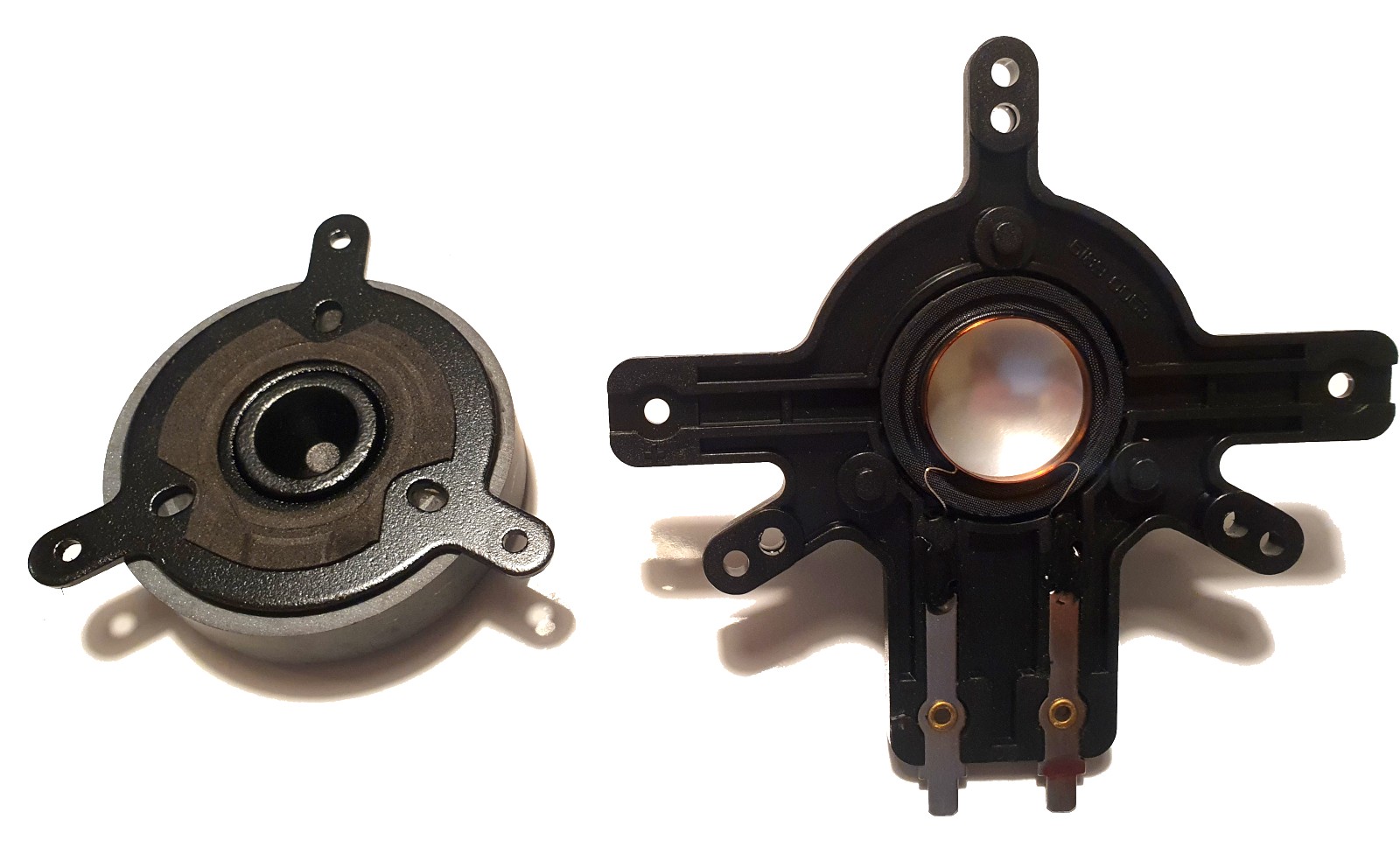

Причем геометрические размеры скопированы с Tannoy с высокой точностью, поэтому и сам ВЧ-излучатель и отдельно волновод с диафрагмой, и магнитная система оказались взаимозаменяемы с «английским» прообразом:

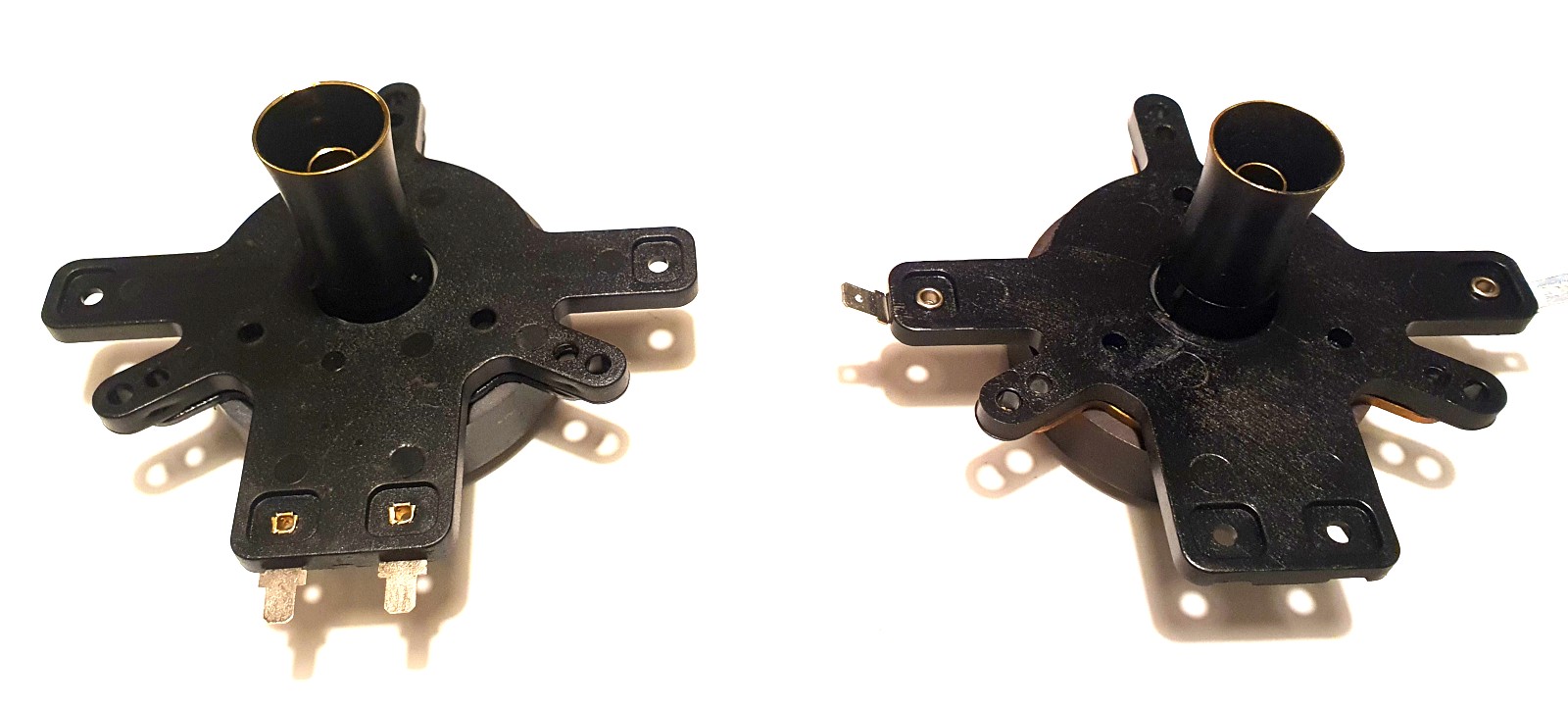

Внешний вид диафрагмы и магнитной системы ВЧ-излучателя АС GL-002 Princess
Но есть и видимое отличие. Подвес ВЧ-диафрагмы Tannoy выполнен из полимера (синтетического каучука). А китайская диафрагма закреплена на текстильном подвесе. Сравните ниже на иллюстрации: слева ВЧ-излучатель Tannoy, а справа из АС Orsefon:
В отличие от ВЧ-излучателя Tannoy (слева), у Orsefon ВЧ-диафрагма закреплена на текстильном подвесе (справа)
Китайский звук на слух
Первое включение Orsefon GL-002 Princess вызывает острое ощущение акустической адаптации. Чувствуется, что звук явно перекошен. Попытки скомпенсировать перекос приводят к тому, что наиболее комфортное положение обоих регуляторов — максимально вправо (5-я позиция), либо на предпоследнюю позицию (4-я позиция). Так как рисок и подписей нет, то я вынужден нумеровать позиции слева-направо.
Спокойная музыка, джазовые композиции ещё как-то воспринимаются, хотя и без интереса. Но прослушивание тяжелого рока, и даже более лёгкого психоделического рока вызывает утомление. Особенно на средней громкости и выше.
Верхний бас есть, нижняя середина гулковатая, далее в средней середине и выше какая-то ерунда. Что-то периодически кричит, что-то проваливается. Возникает стойкое ощущение, что использовать акустические системы в исходном виде в ожидании получения удовольствия от прослушивания бессмысленно.
Мне очевидно, что ни замена усилителя, ни тем более проводов тут не поможет. Как минимум, тут надо исправлять заводское сведение частотных полос.
Приходит время измерений и поисков возможного решения проблемы.
Измерение АЧХ Orsefon GL-002 Princess
Китайский звук под прибором
До того, как восстановить принципиальную схему заводского частотного фильтра, я снял в домашних условиях АЧХ в различных положениях регуляторов кроссовера. Так как реальных позиций не 5, а 4, то всего получается 16 комбинаций. Но я не стал измерять все 16 и сделал замеры только для 7 из них:
- выставляю все регуляторы влево до упора и начинаю крутить вправо регулятор «HF» (ВЧ)
- ВЧ: 1, НЧ: 1
- ВЧ: 2, НЧ: 1
- ВЧ: 3, НЧ: 1
- ВЧ: 4, НЧ: 1
-
затем начинаю крутить регулятор «LF» (НЧ)
- ВЧ: 4, НЧ: 2
- ВЧ: 4, НЧ: 3
- ВЧ: 4, НЧ: 4

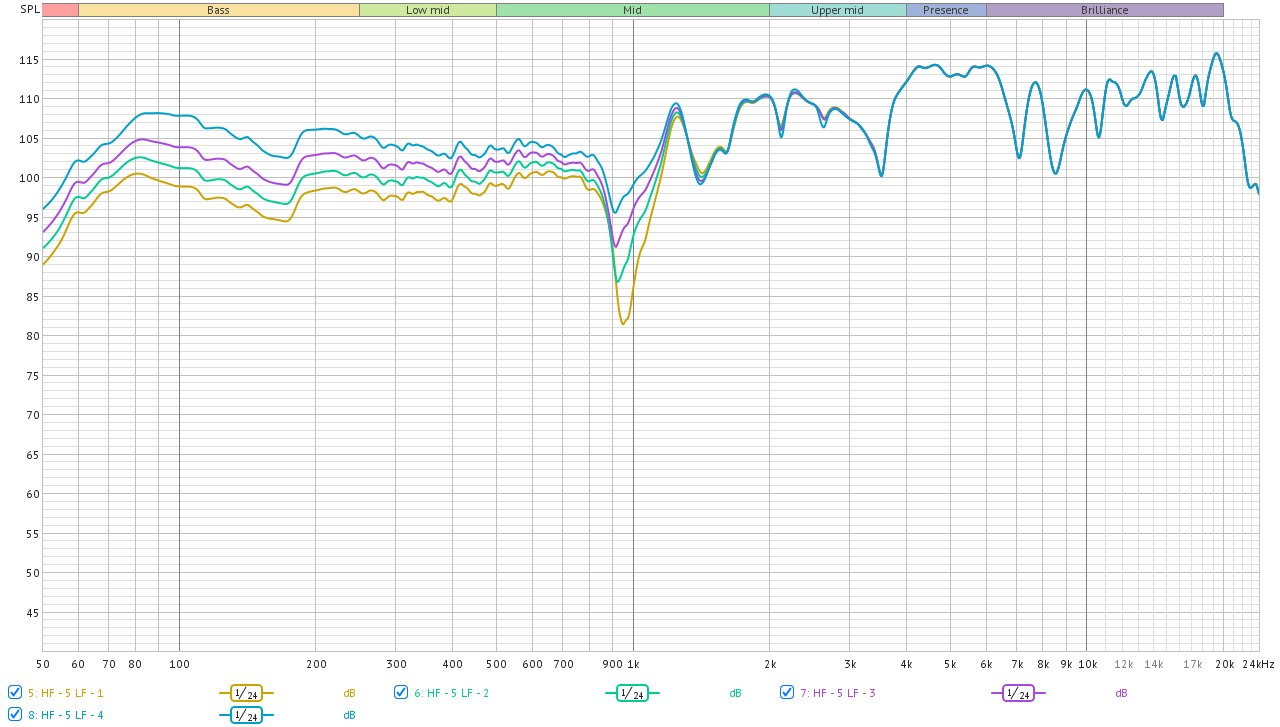

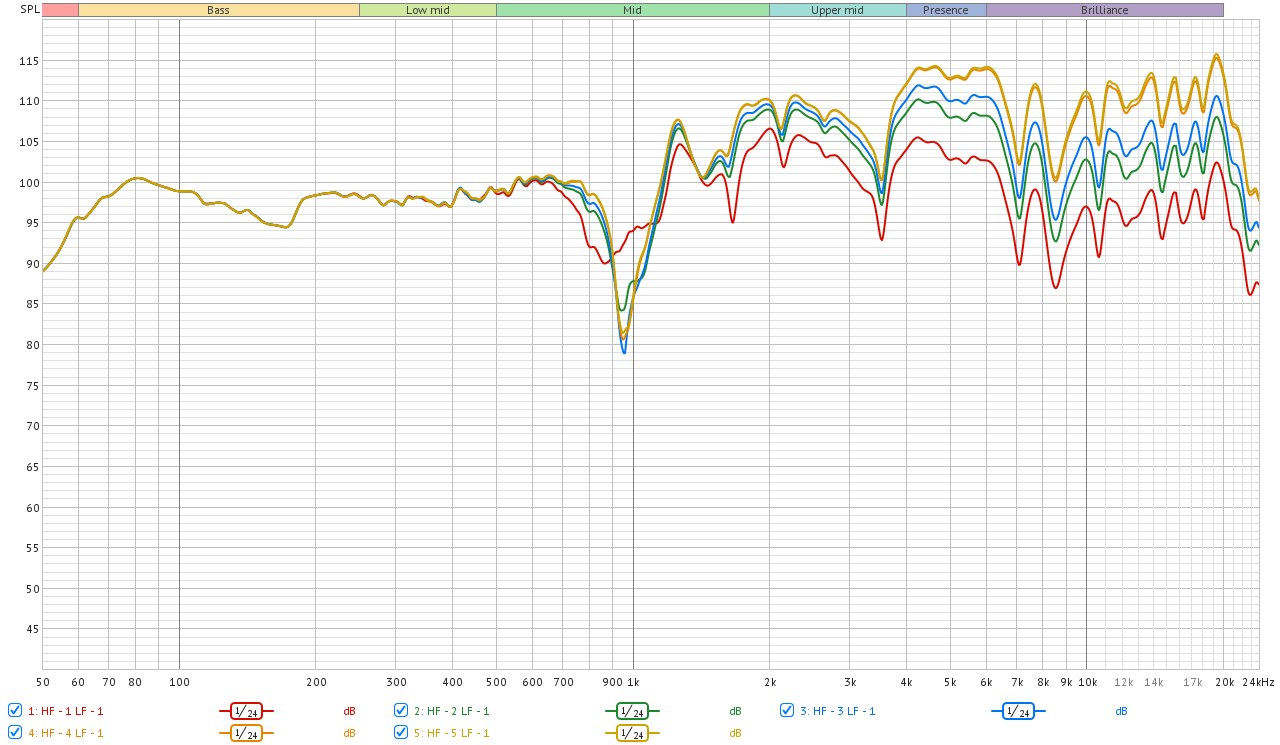

В первой группе измерений получается такой веер графиков:
Измерение АЧХ Orsefon GL-002 Princess
Во второй группе измерений видно, как НЧ диапазон просто обратно догоняет ВЧ:
Измерение АЧХ Orsefon GL-002 Princess
Судя по графикам, АС обладают практически идентичной характеристикой при минимальном положении регуляторов и при максимальном, с той лишь разницей, что звуковое давление отличается на 7-9 децибел. Можно сказать, что характер АЧХ при минимальном (красный график) и максимальном (синий график) положении регуляторов обладает сходными проблемными диапазонами.
Измерение АЧХ Orsefon GL-002 Princess при минимальном (красный график) и максимальном (синий график) положении регуляторов
Действительно, разлёт АЧХ в НЧ-диапазоне в пределах 6 дБ несмертельный, и прослушивание на слух это подтверждает. Но с 700 Гц и выше начинается какая-то чехарда и совершенно неприемлемые выбросы с провалами. Сразу возникает предположение, что провал в диапазоне 700–1200 Гц можно исправить изменением схемы частотного фильтра. Но совершенно не понятно, можно ли исправить работу на более высоких частотах.

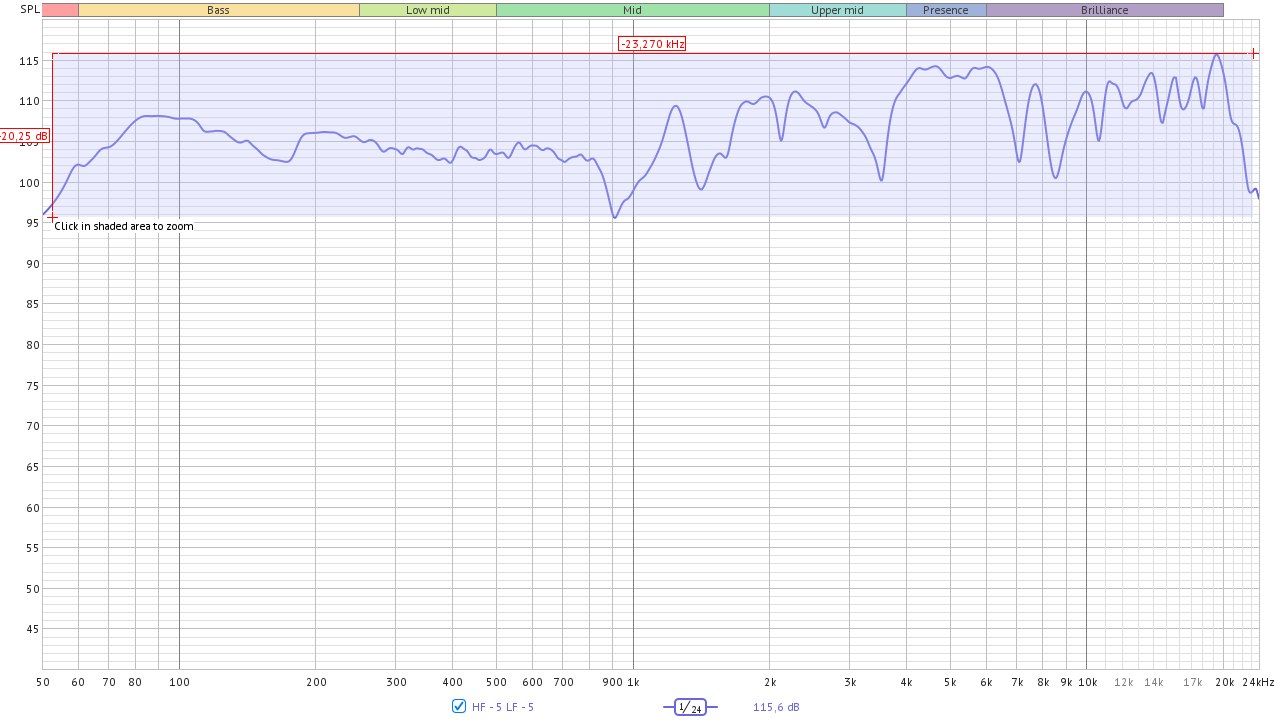

Диапазон колебаний (более 20 дБ при сглаживании в 1/24 октавы) измеренной АЧХ Orsefon GL-002 Princess удручает
Следующим шагом надо измерить НЧ и ВЧ излучатели без заводского фильтра по отдельности, чтобы понять их исходные «родовые» характеристики. Для этого вывожу отдельную пару кабелей от коаксиального излучателя через заднее отверстие от панели акустических терминалов наружу.
Да, при «разгерметизации» корпуса измерение нижнего НЧ будет некорректным. Можно сказать, что дырка от панели терминалов превращается в отдельный резонатор с более высокой частотой настройки, чем «заводской» резонатор фазоинвертора (поэтому подъем НЧ в следующих графиках АЧХ сместился вправо с 80 Гц к 100 Гц). Но этим можно сейчас пренебречь, так как почти все проблемы в остальном диапазоне воспроизводимых частот.
Далее, подключаю НЧ-излучатель напрямую к усилителю мощности (во всю полосу), а ВЧ-излучатель через конденсатор (простейший частотный фильтр первого порядка), чтобы не повредить ВЧ-диафрагму от низких частот. Измерительная программа позволяет ограничить диапазон воспроизведения скользящего тона (например, с 200 Гц), поэтому решил измерить и по-старинке через конденсатор, и «по-цифрому» напрямую к усилителю мощности с ограничением на диапазон скользящего тона.

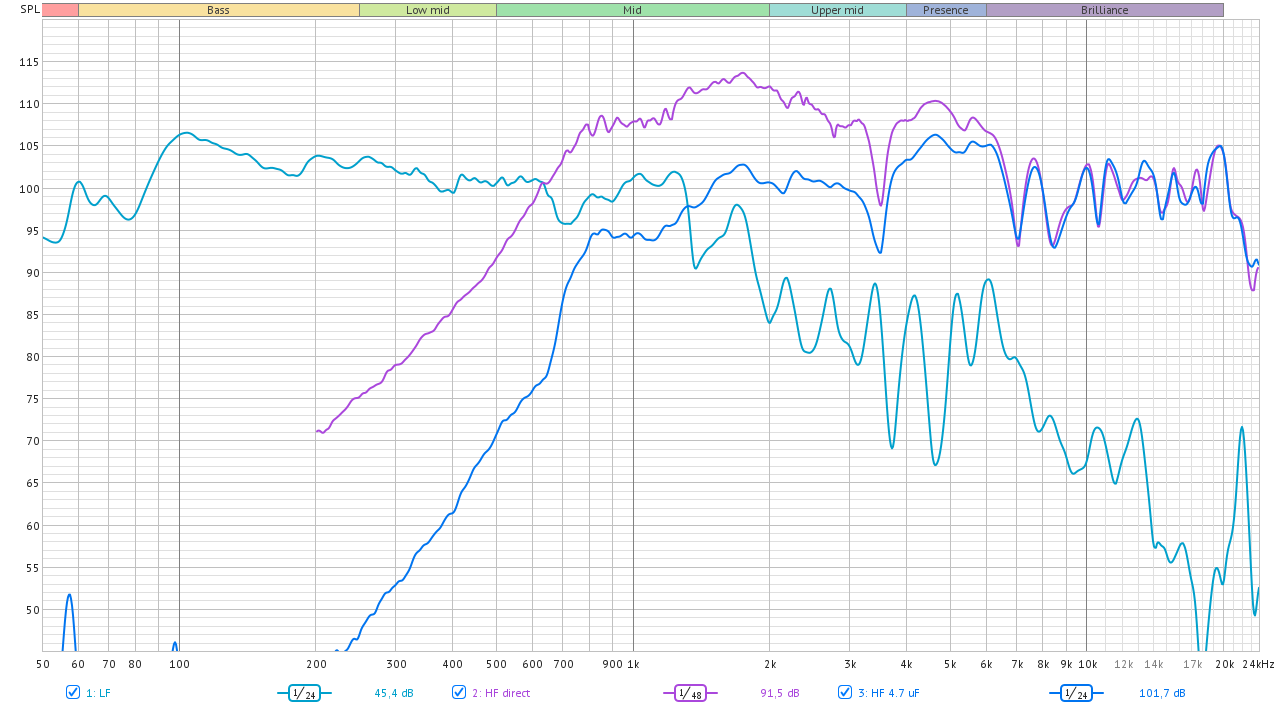

АЧХ НЧ и ВЧ-излучателей по отдельности: а) НЧ, б) ВЧ, в) ВЧ через конденсатор 4.7 мкФ.
Теперь видно, что ВЧ-излучатель имеет плохую АЧХ сам по себе, не зависимо от влияния его коаксиального НЧ-«напарника». Никто не провоцировал «пищалку» проваливаться на 3,5 кГц, потом на 7, 8,5, 10,5, 12 и 13,5 кГц.
Тут можно только предположить, что такое поведение ВЧ-диафрагмы может быть связано:
- либо с материалом её купола,
- либо с материалом её подвеса,
- либо с формой и материалом ВЧ-волновода.
Проверить материалы, из которых изготовлены ВЧ-диафрагмы или волноводы у меня нет возможности. На ощупь пластик ВЧ-волновода и форма его отливки очень похожи на оригинальные «танноевские». Поэтому наиболее очевидной причиной может являться иной материал подвеса (см. фотографию по тексту выше). Возможно, текстильный подвес на высоких частотах не обладает подходящей добротностью, аналогичной полимерному подвесу ВЧ-излучателей Tannoy.
Для подтверждения вышесказанного предположения о диапазоне частот 700–1200 Гц я собрал схему кроссовера с более менее гладким сведением полос. Да, провал в диапазоне 700–1200 Гц нивелируется, но дальше все проблемы остаются, и кроссовером их не решить.

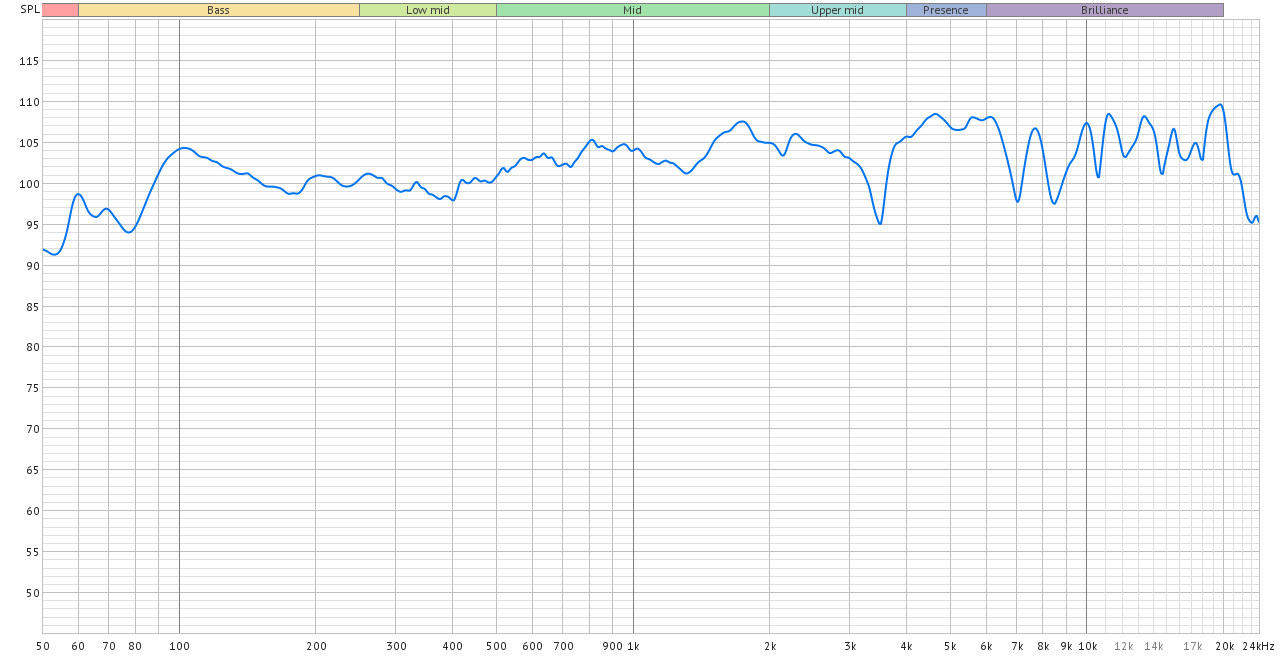

АЧХ на самодельном фильтре нивелирует провал в диапазоне 700–1200 Гц, но далее выше 1200 Гц все прежние проблемы остаются
Несколькими цепями коррекции можно снизить всплески в районе 2 и 5 кГц, но результат будет далёк от ожидаемого.
Поскольку у меня ещё оставалось немного времени на эксперименты, я решил воспользоваться взаимозаменяемостью китайского и «английского» ВЧ-излучателей. Я установил на коаксиал AC Orsefon Princess ВЧ-излучатель от 8" Tannoy 2062. Напомню, динамики Tannoy 2062 устанавливались в сценические мониторы Tannoy DC8i, Tannoy i8, Tannoy T8 и Tannoy V8.
На 12" коаксиальный излучатель АС Orsefon Princess установлен донорский ВЧ-излучатель от 8" Tannoy 2062
«Английская пищалка» встала на китайский коаксиал, как родная. На слух звучание АС стало более комфортным, но всё равно не идеальным. Замер показал, что хоть АЧХ в верхнем диапазоне и стала более гладкой, но вместо провала на 3,5 кГц, возник провал на 3,3 кГц.

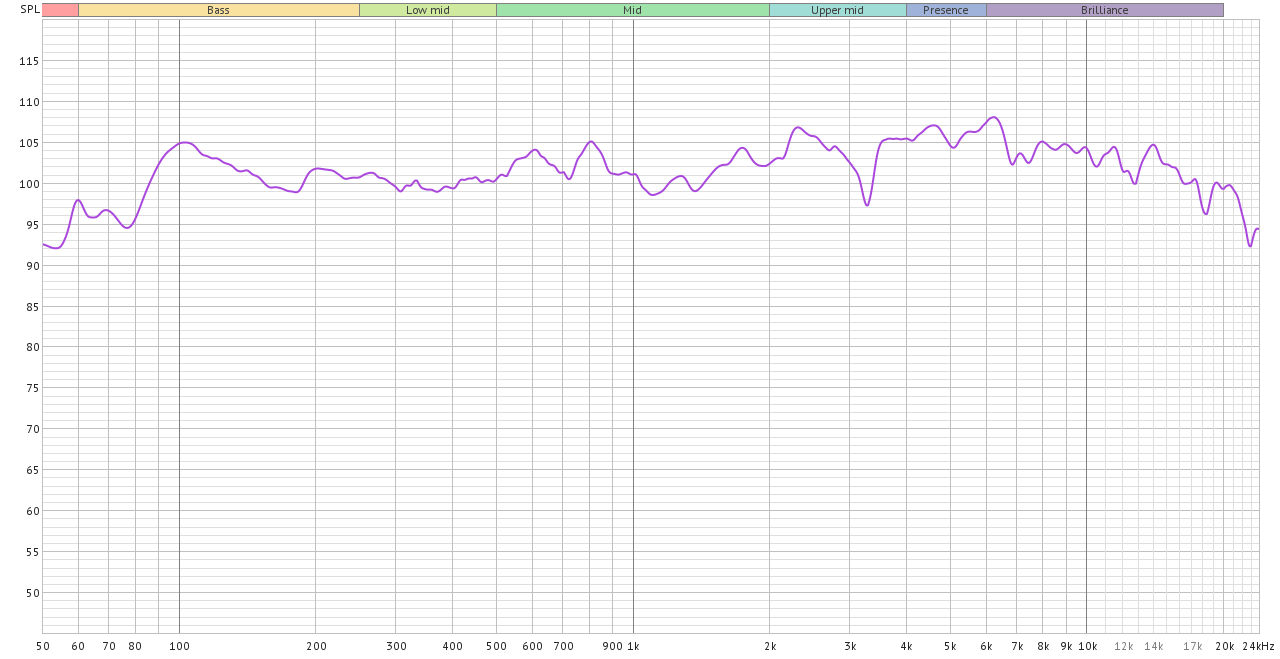

АЧХ АС Orsefon Princess на самодельном фильтре и с ВЧ-излучателем Tannoy 7900 0385 от 8" коаксиального Tannoy 2062
На оригинальном Tannoy 2062 такого провала в районе 3,3 кГц я не наблюдал. Возможно, на работу ВЧ-излучателя что-то ещё негативно влияет в составе коаксиала Orsefon Princess: материал корзины, керна НЧ-излучателя и т.д. Но для дальнейших поисков мои возможности ограничены.
Итоговое мнение: аудио надо выбирать ушами
Визуальное качество изготовления китайских аудиокомпонентов и акустических систем в сборе вызывает уважение. Но поскольку на слух по своему предназначению рассмотренная модель акустической системы работает отвратительно, то ещё раз подтверждается правило: нельзя выбирать и приобретать аудиосистему глазами. Она, может, и убедительно красиво выглядит, но работает не так, как ожидается.
