Доработка кроссовера Definition D700

Tannoy Definiton D700 представляет собой 2,5 полосную акустическую систему, продолжающую конструктивные решения серий Sixes и Profile. Ниже приведена восстановленная принципиальная схема частотного фильтра и его внешний вид.

Восстановленная принципиальная схема Tannoy Crossover Unit Type 1141

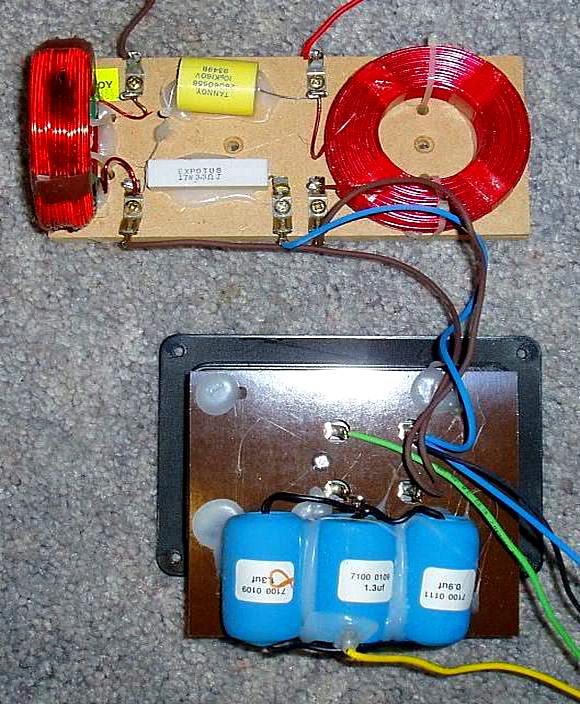

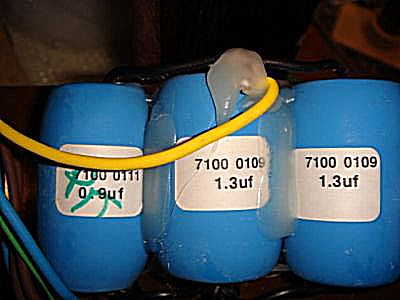

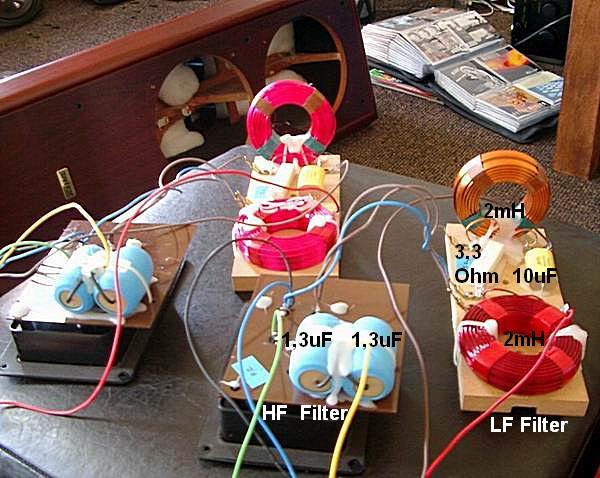

Внешний вид Tannoy Crossover Unit Type 1141. На первом фото ВЧ-фильтр с 2-мя конденсаторами на 2.6 мкФ, а на 2 и 3 — версия с тремя конденсаторами на 3,5 мкФ. См. источник

Исправление коммутации катушек индуктивности

Для начала необходимо проверить, как установлены катушки индуктивности. Причём проверить надо все. Если так же, как на фото (см. ниже), то необходимо их развернуть. «Начало» (вывод из внутренней стороны) должно быть припаяно к клемме «IN» ведущей к терминалу, а «конец» (вывод с внешней стороны) к клемме «Out», ведущей к динамику.

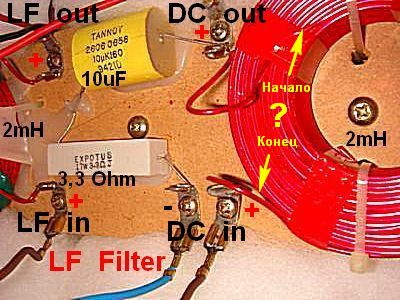

Смотрите, у катушки индуктивности начало и конец местами перепутали. Вот ведь у бритов «культура производства»!

Повышение эффективности за счет перекоммутации НЧ-фильтров

Затем необходимо перекоммутировать НЧ-излучатели. НЧ-излучатель коаксиала необходмо подключить в НЧ-фильтру второго порядка, а дополнительный басовик, наоборот, нагрузить на НЧ-фильтр первого порядка. Может, первый порядок НЧ где-то и хорош, но только не для коаксиального динамика. С фильтром первого порядка он даёт какой-то скучный, вяло-размазанный, тоскливо подвывающий звук.

Перекоммутация басовых динамиков к НЧ-фильтрам

Корректировка сведения полос

Затем необходимо зашунтировать резистор, припаяв кусок провода, как показано ниже на схеме. Таким образом вы исключите резистор из цепи и тем самым увеличите отдачу в районе частоты раздела полос F_c = 1115 Hz, и в то же время уменьшите её выше по частоте. Это важно потому, что на графике АЧХ на Fc Definition D700 как раз имеет провал, а выше в области 2000 Гц — пик.

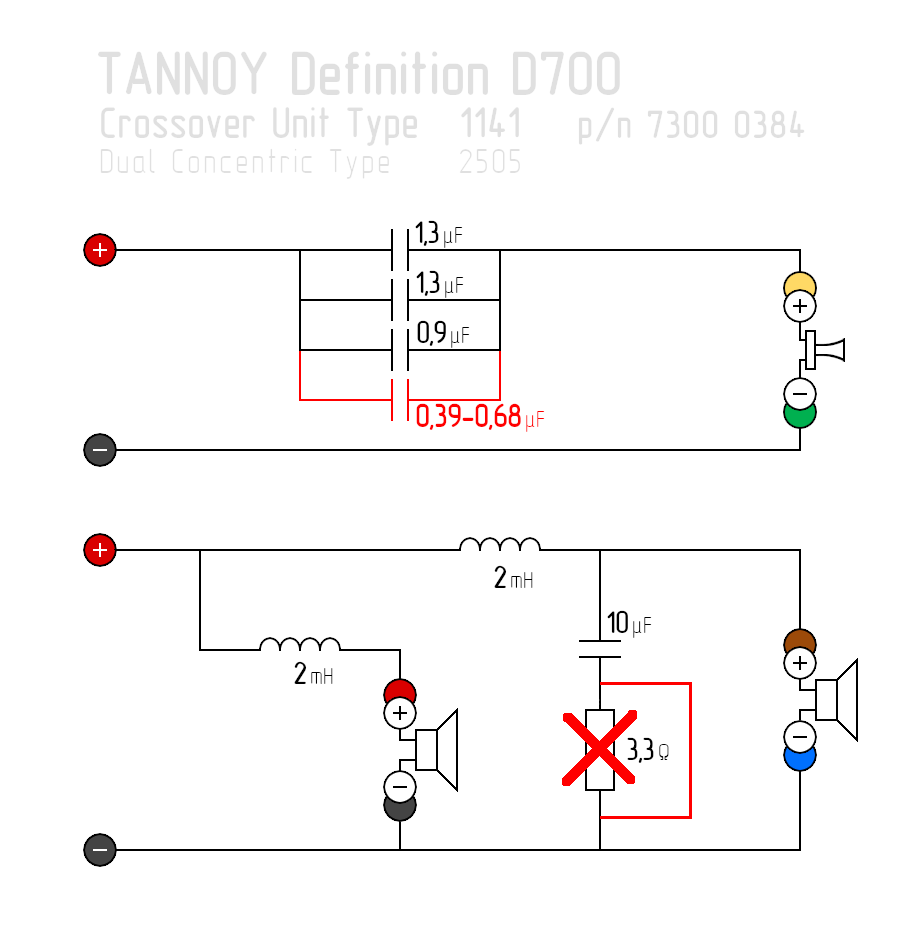

Шунтирование резистора в НЧ-фильтре и увеличение ёмкости в ВЧ-фильтре

Увеличенная таким образом отдача НЧ коаксиальным излучателем на средних частотах и уменьшенная на верхней середине может привести к субъективной нехватке ВЧ. Для компенсации этого может потребоваться добавление ёмкости 0,39–0,68 мкФ в ВЧ-фильтр (см. рисунок выше). Если из определённых соображений (например, ради соблюдения оригинальности) паять не хочется, то шунт резистора и дополнительный конденсатор можно установить на «крокодилах». Хотя, если катушки припаяны как на фото, то паять придётся. Думаю, что сделать всё это нетрудно, а выигрыш в звучании может оказаться заметным: появится середина, в том числе и верхняя, басы станут более артикулированными, а звук наконец-то немного выйдет из этих АС.

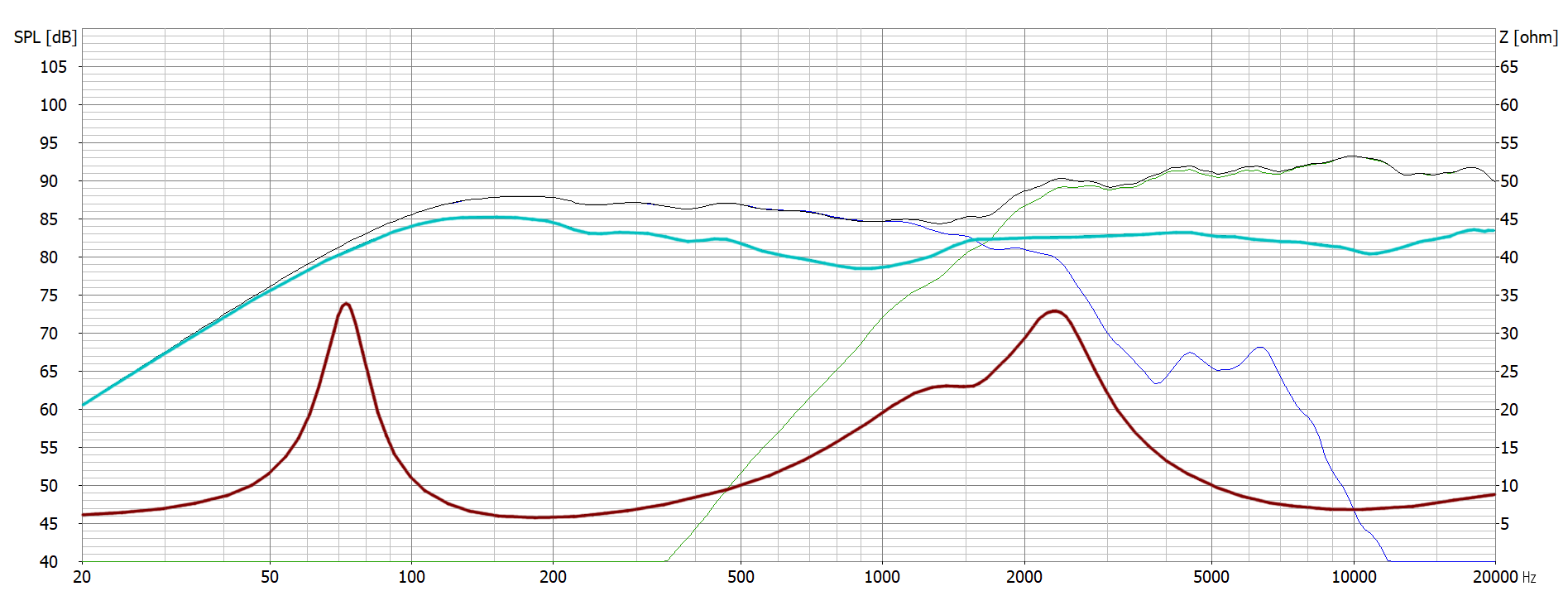

Эмуляция АЧХ доработанного фильтра (НЧ-излучатели перекоммутированы, резистор зашунтирован, ёмкость на ВЧ увеличена)

Далее, необходимо катушку индуктивности НЧ-фильтра для коаксиала отмотать до номинала 1,5 мГн. Причем лучше отмотать с обеих сторон, чтобы подключиться с одной стороны непосредственно к плюсовой клемме НЧ входного терминала, а с противоположной сторонеы непосредственно к плюсовой клемме НЧ коаксиального динамика.

Аудиофилам это должно понравится. Ведь это же гораздо лучше, чем припаивать до и после катушки два провода, которые несмотря на любое свое качество (за счет аж двух дополнительных переходов: провод катушки–припой–металл клеммы) будут уступать непосредственной пайке катушки к клеммам.

Ну, и для максимально ровной АЧХ придётся:

инвертировать полярность ВЧ;
уменьшить номинал конденсатора на ВЧ до 3 мкФ (кому-то может понравиться и до 2,6 мкФ, просто оставив два родных конденсатора по 1,3 мкФ) и для этого варианта модификации резистор номиналом в 3,3 Ома в НЧ-фильтре не нужно будет удалять.

Изменение номинала ёмкости ВЧ-фильтра и полярности подключения ВЧ-излучателя, изменение номинала катушки индуктивности НЧ-фильтра

И так, как видите (см. эмуляцию на рисунке ниже): и АЧХ получается гораздо ровнее и модуль импеданса. Как там было у Жванецкогов миниатюре про изобретения (в частности, про Майкла Фарадэя):
—Берите, люди, пользуйтесь!

Эмуляция АЧХ доработанного фильтра (НЧ-излучатели перекоммутированы, номинал резистора на НЧ уменьшен, индуктивность НЧ-фильтра уменьшена)

И из того, что есть в родных кроссоверах, это пока лучшее, что удается придумать. А кто хочет еще лучше, милости прошу, обращайтесь с заказом «пЭрсональной» схемы кроссовера.

P.S.
Если номиналы катушек НЧ-фильтра и конденсаторов ВЧ-фильтра соответствуют моим предположениям (в которых я уверен на 90%), то звук изменится так, как я написал выше. Вот ведь ситуация... Никто не возьмёт прибор и не полезет в АС. Все только покупают (с надеждой) и продают (с разочарованием).

Отзывы владельцев на предложенные доработки

Remontnik
RE: Клуб любителей TANNOY / 07-05-2017 09:44
Случайно наткнулся на ветку небезызвестного Griroriy "Tannoy от Рэкхема и Фонтейна до наших дней, Легендарный бренд, мифы и реальность". Заинтересовала статья о возможной доработке кроссоверов на свои Tannoy D700.
Не поленился, добрался до кроссов и что же там увидел, действительно, выводы от катушки (начало-конец) подсоединены наоборот. Это обстоятельство меня не смутило, но каково было мое удивление, когда оказалось, что и динамик коаксиальный подключён вместо низкочастотника (коаксиал был подключен к фильтру первого порядка, а низкочастотник ко второму).Устранив недочёты, описанные Griroriy, получил на выходе звук гораздо более вкусный: вокал и инструментал вышли из колонок, бас и без того не слабый стал ещё более глубокий и очерченный, в ообщем, один позитив. По итогам проделанных изменений автору Griroriy — респект и благодарность. Следующим этапом собираюсь заменить внутреннюю проводку, готов выслушать советы и пожелания. Интересны также комменты и впечатления от людей, которые, возможно, проделали подобные работы, а также от тех, кто не равнодушен к Tannoy.

kalina_0
RE: Клуб любителей TANNOY / 10-05-2017 11:08
По горячим следам, вдохновлённый положительным результатом доработки кроссовера Tannoy D700 нашим форумчанином Дмитрием (Remontnik), сделал такую же доработку и я. Фирменных деталей нужных номиналов в наличии не было, поэтому временно поставил отечественные. Важно было убедиться в положительном эффекте доработки, и я его услышал. В принципе, все изменения в звуке достаточно подробно описал Дмитрий, мне и добавить нечего. Однозначно звучанием я доволен!

Доработка дополнительного НЧ-динамика

Можно ещё немного улучшить звук этой АС. Но дело в том, что тут требуются действия, явно нарушающие оригинальный вид. Если вы не собираетесь его нарушать, то дальше можете и не читать.

В более младших моделях в центральном колпачке нижнего (вспомогательного) НЧ-динамика находится груз, залитый в компаунд вроде термоклея. Пощёлкав по нему ногтём, можно определить, залит он или нет. Если залит, то надо выполнить процедуру по удалению колпачка, с последующей заменой его, на фазовыравниватель. Последний, ко всему прочему, ещё и закрывает сквозное отверстие в керне магнита, понятное дело, оставлять открытым нельзя. Данная модификация уберёт невнятное гундение и приведёт к более быстрому и артикулированному басу. Даже если колпак не залит (что вряд ли), с фазовыравнивателем всё равно будет лучше. Процедура удаления колпачка кратко описана в заметке про модификацию Tannoy Profile 638.
