Проект АС на базе излучателя Tannoy 1667 и компонентов фильтра Tannoy i8 / V8 / T8

2025. Максим Проскурня (max.proskurnya@gmail.com)

Так как излучатель Tannoy 1667 (применялся в потолочных системах Tannoy CMS60 TDC и студийных мониторах Tannoy System 6 NFM mk II) близок по своей конструкции динамику Tannoy 1688 акустической системы Tannoy Saturn S6, мне захотелось собрать полочную акустическую систему по мотивам проекта доработки кроссовера для Tannoy Saturn S6LR, но в чуть более просторном корпусе.

Tannoy 1667 и 1688 имеют схожую конструкцию, за исключением того, что в 1667 используются литая корзина, а в 1688 — штампованная

Корпус

Корпус Tannoy Saturn S6LR изготовлен из ламинированной древесно-стружечной плиты толщиной 22 мм. Передняя панель имеет увеличенную толщину 30 мм. Внутри устроены усиливающие распорки, внутренне пространство заполнено толстым волокнистым поглотителем. Корпус имеет размеры 380 × 204 × 290 мм, примерный внутренний объем — не более 13 литров. Акустическое оформление — фазоинвертор с диаметром порта около 5 см и глубиной канала около 14 см. То есть частота настройка фазоинвертора выбрана в районе 50 Гц.

В качестве ориентира конструкции корпуса выступали Tannoy Saturn S6LR

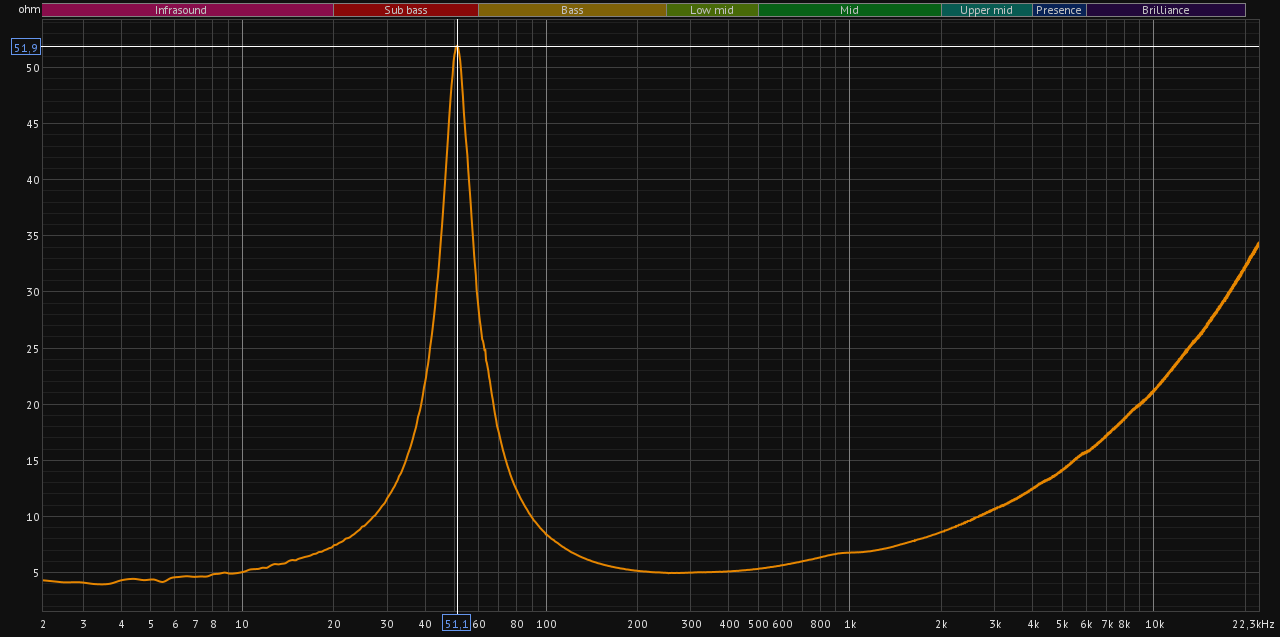

Я попробовал увеличить размеры корпуса, чтобы приблизить внутренний объем к 20 литрам. При толщине стенок 18 мм я выбрал внешние такие размеры: 450 × 220 × 300 мм. Длину канала фазоинвертора ограничил 10 см, что при выбранных размерах корпуса он и так даёт довольно низкую частоту настройки. По расчетам — 45 Гц, а по измерениям пик работы фазоинвертора наблюдается еще ниже — в районе 28 Гц.

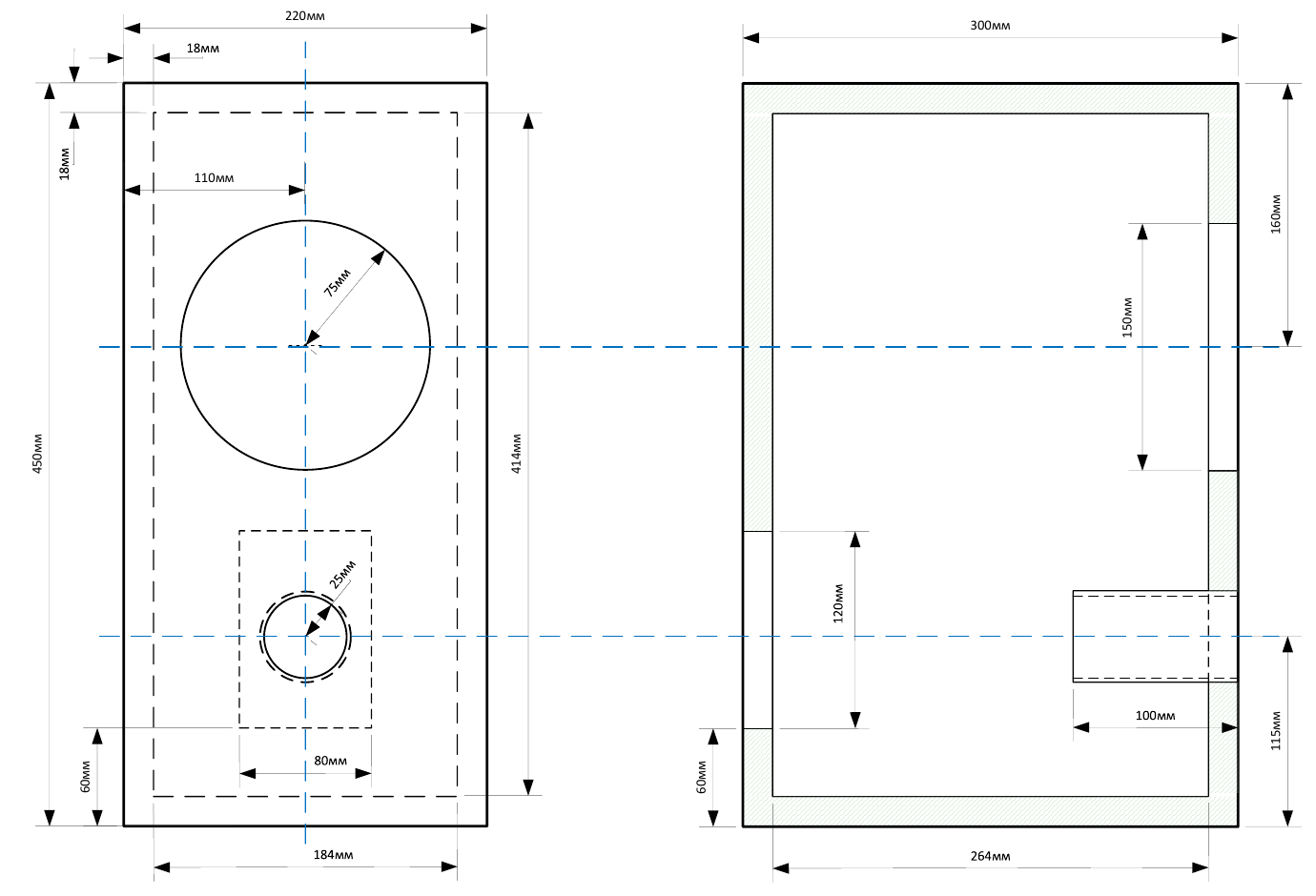

Схема заказного корпуса

Для крепления излучателя использовал винты M4 и мебельные забивные гайки. Для глушения внутренних резонансов корпуса внутренние стенки выложил 4,w5 см мебельным синтепоном.

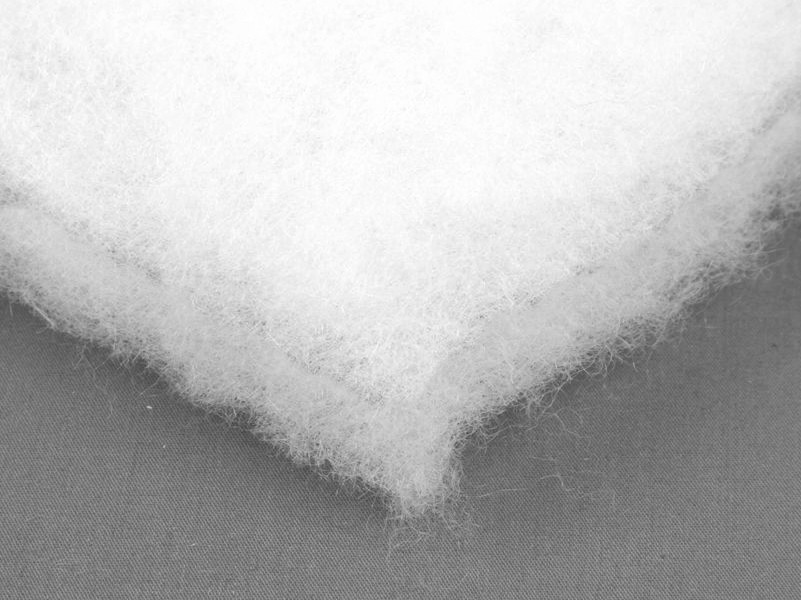

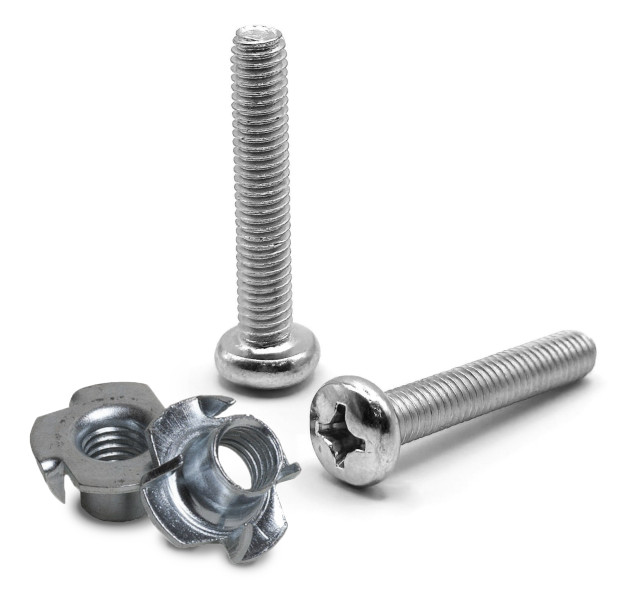

а) винты и гайки для крепления коаксиальной головки в корпус, б) мебельный синтепон

В качестве канала фазоинвертора использовал фановую трубу 51 мм (внутренний диаметр 47 мм) в белом исполнении.

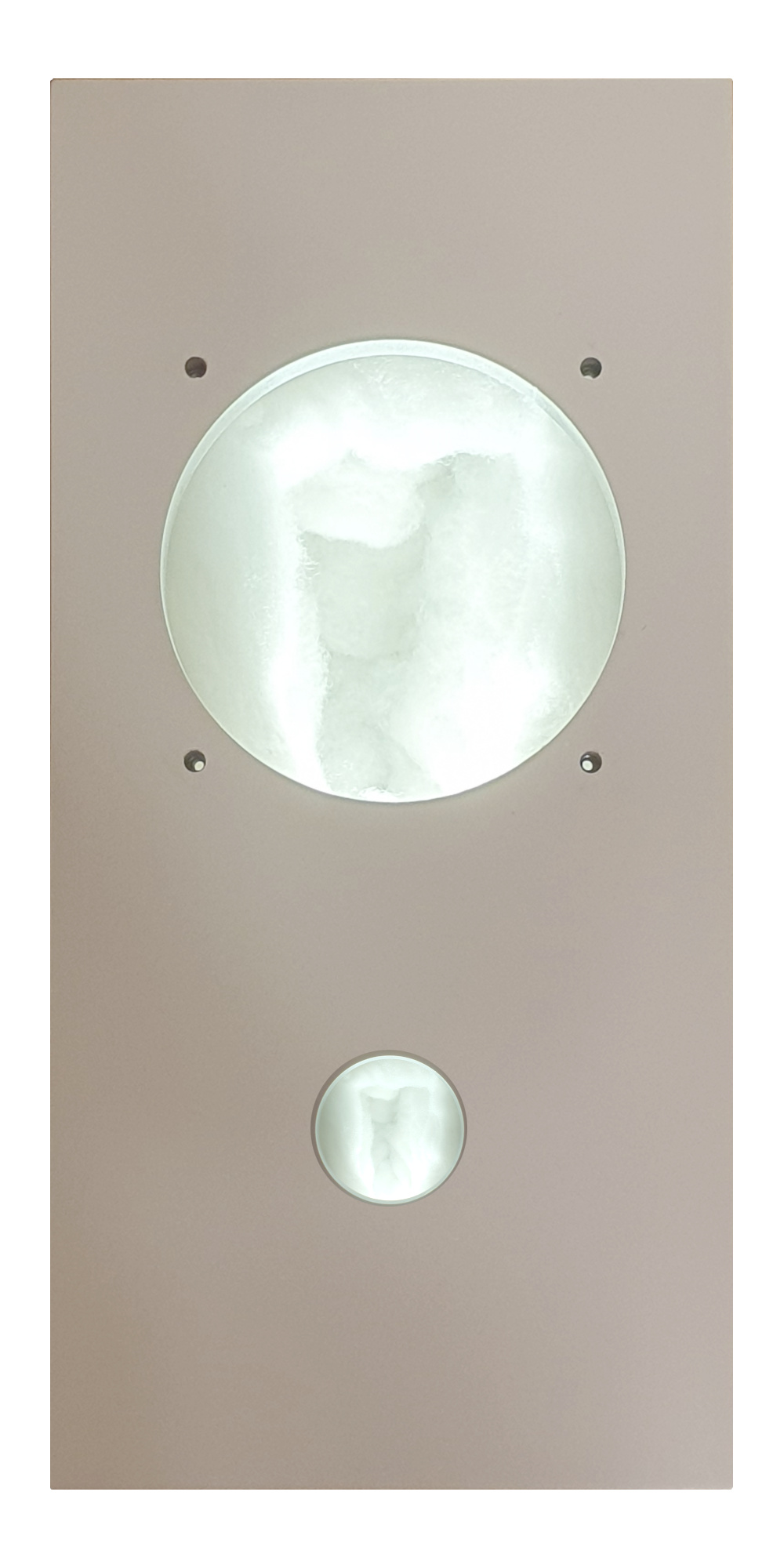

Внешний вид корпуса в белом финише и c белым наполнителем.

Кроссовер

В качестве принципиальной схемы частотного фильтра выбрана схема доработки фильтра Tannoy i8 / V8 / T8 по варианту Григория Джаникяна #2.

Для кроссовера выбрана схема #2

Компоненты кроссовера установил стяжками и термоклеем на основание из тонкой фанеры. В качестве площадки для акустических терминалов использовал оставшиеся планки от Tannoy V6.

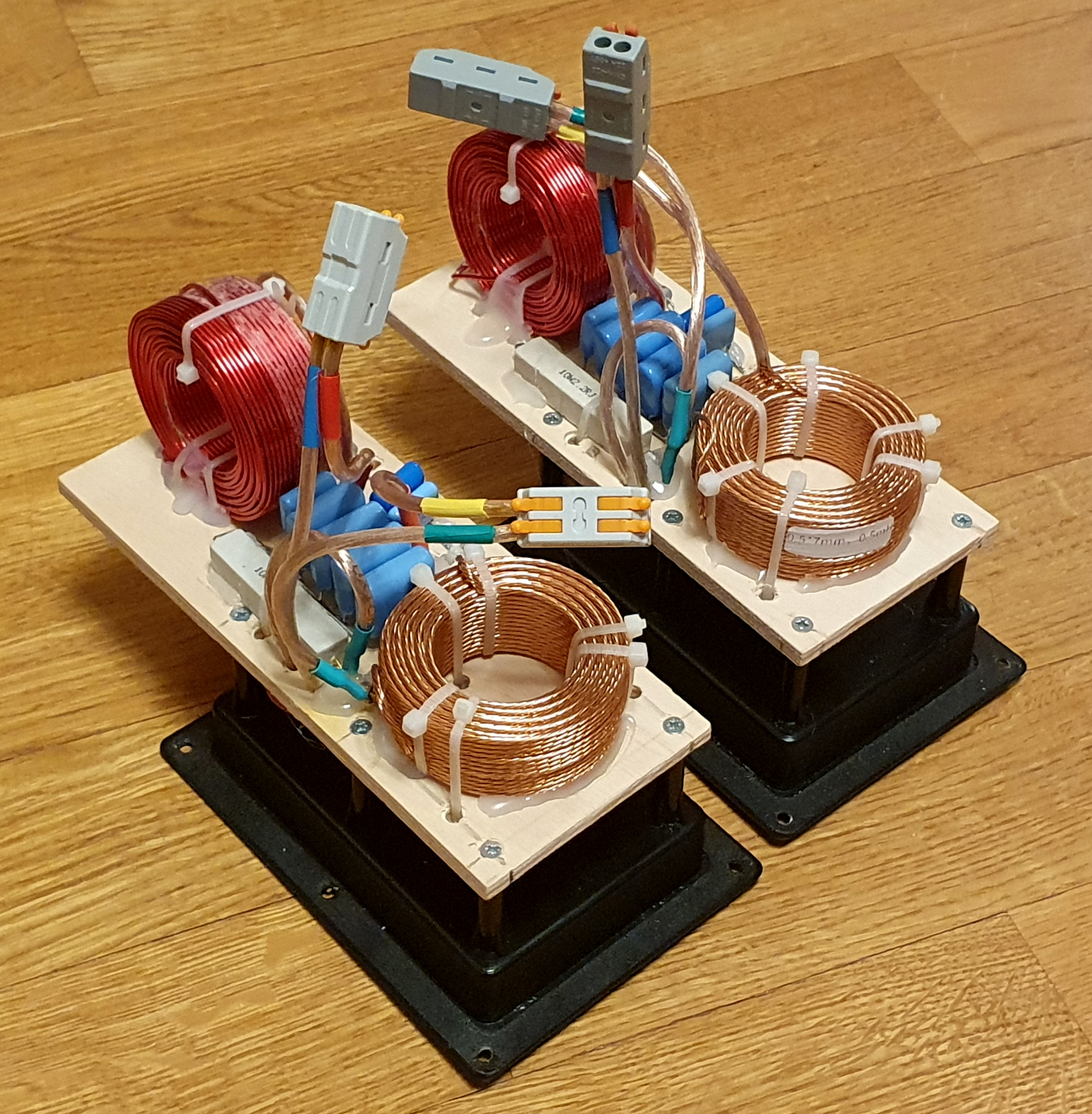

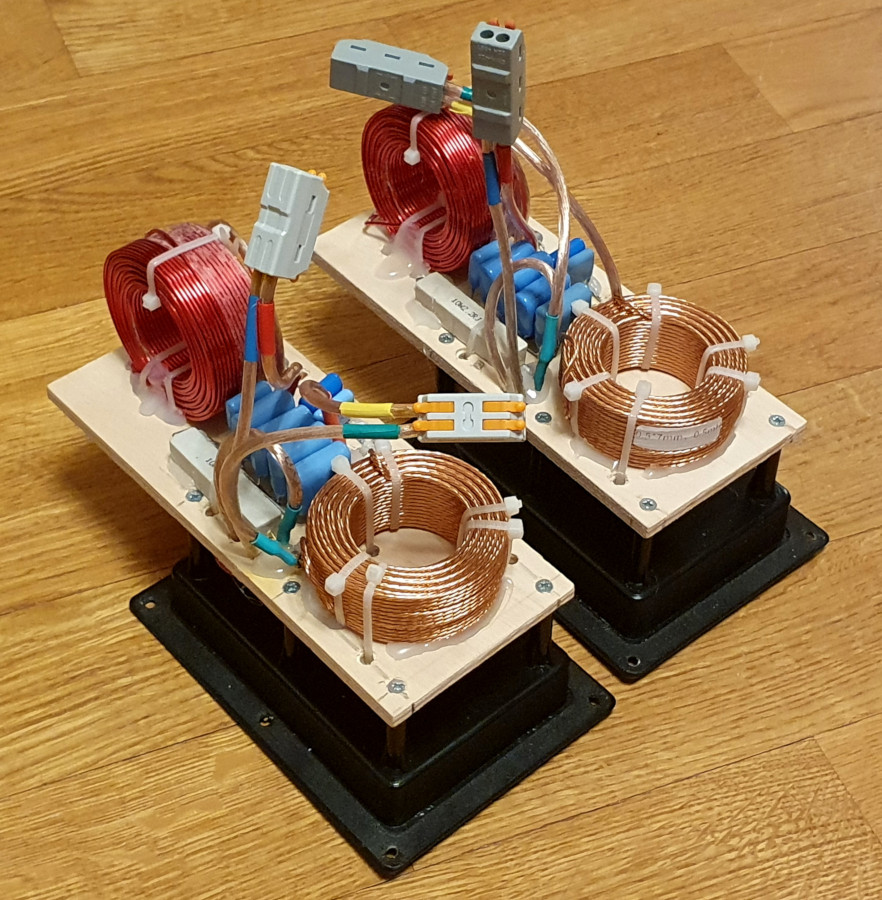

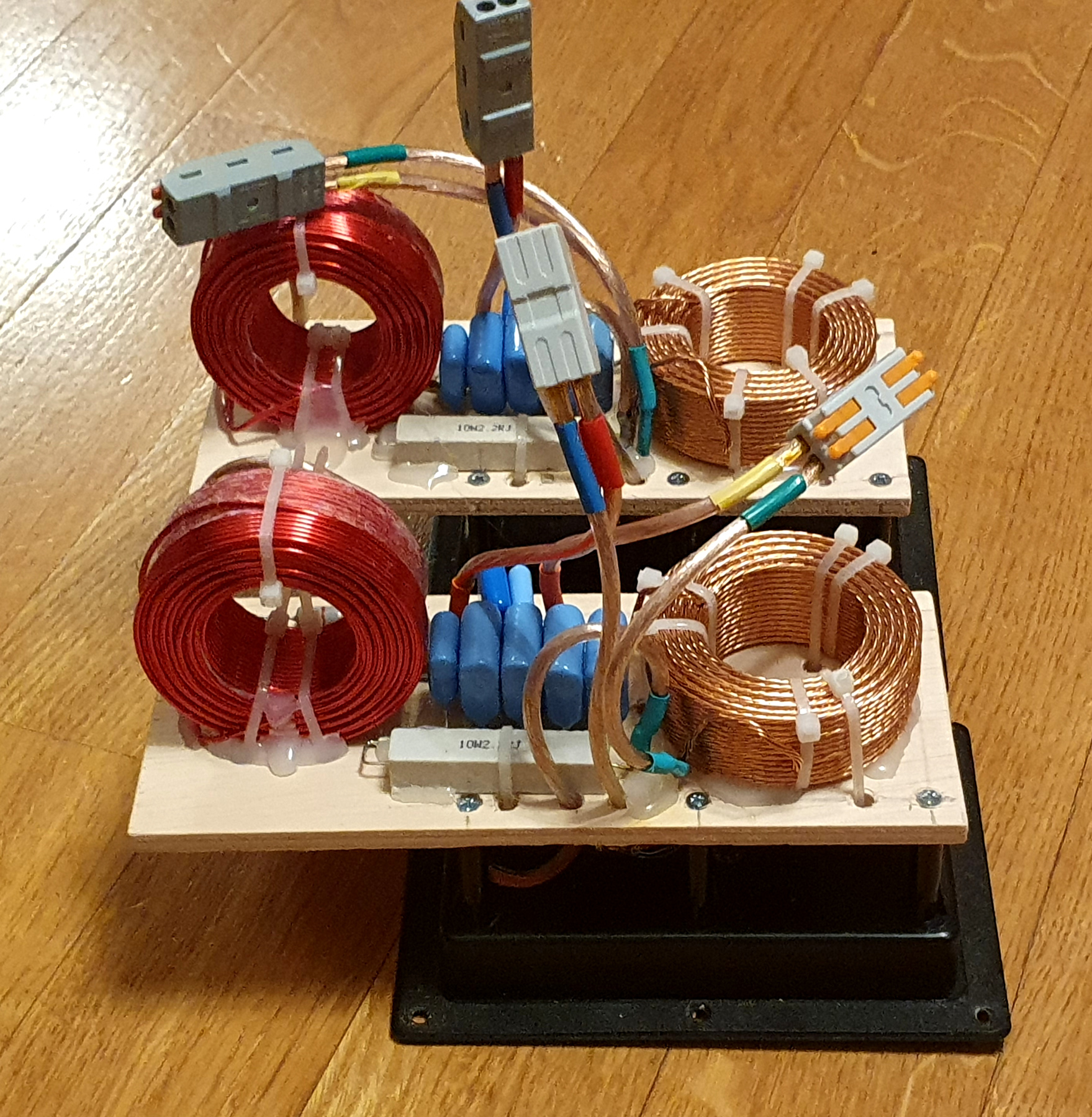

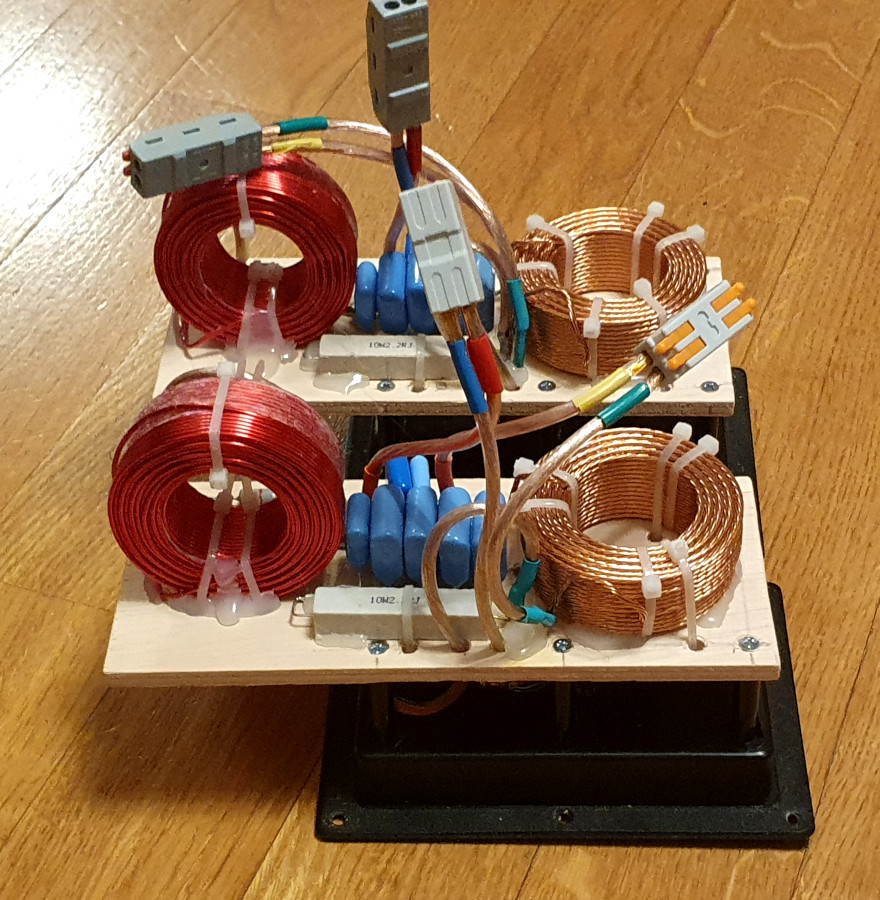

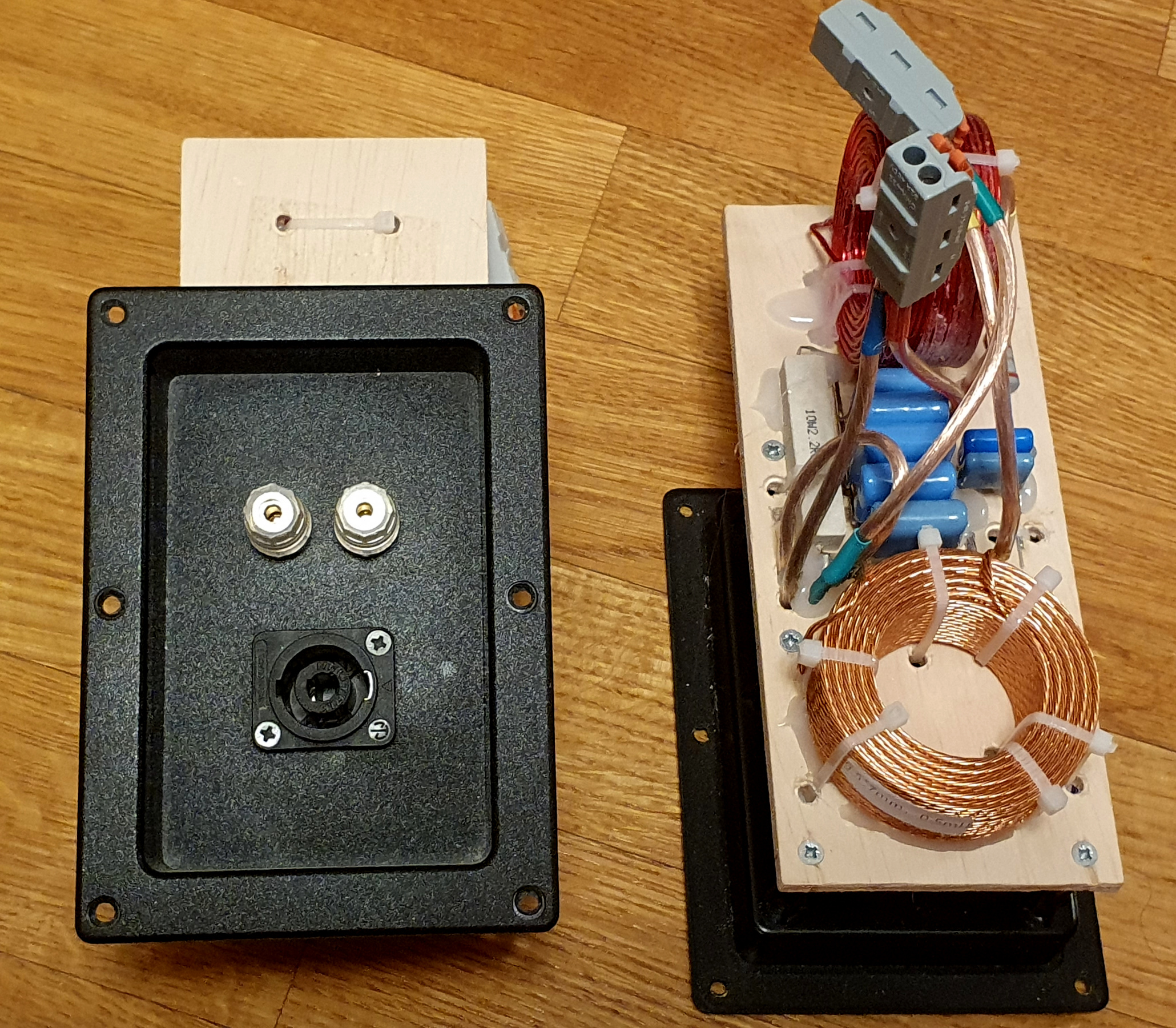

Внешний вид кроссовера, собранного из покупных компонентов

Измерения

Измерение выполнял с помощью микрофона Behringer ECM8000 и аудиоинтерфейса Behringer Flow 8.

Без набивки звукопоглотителем система звучала «крикливо» и менее разборчиво, при этом АЧХ системы приобретала несколько «зазубрин» на графике в полосе от 260 Гц до 1200 Гц.

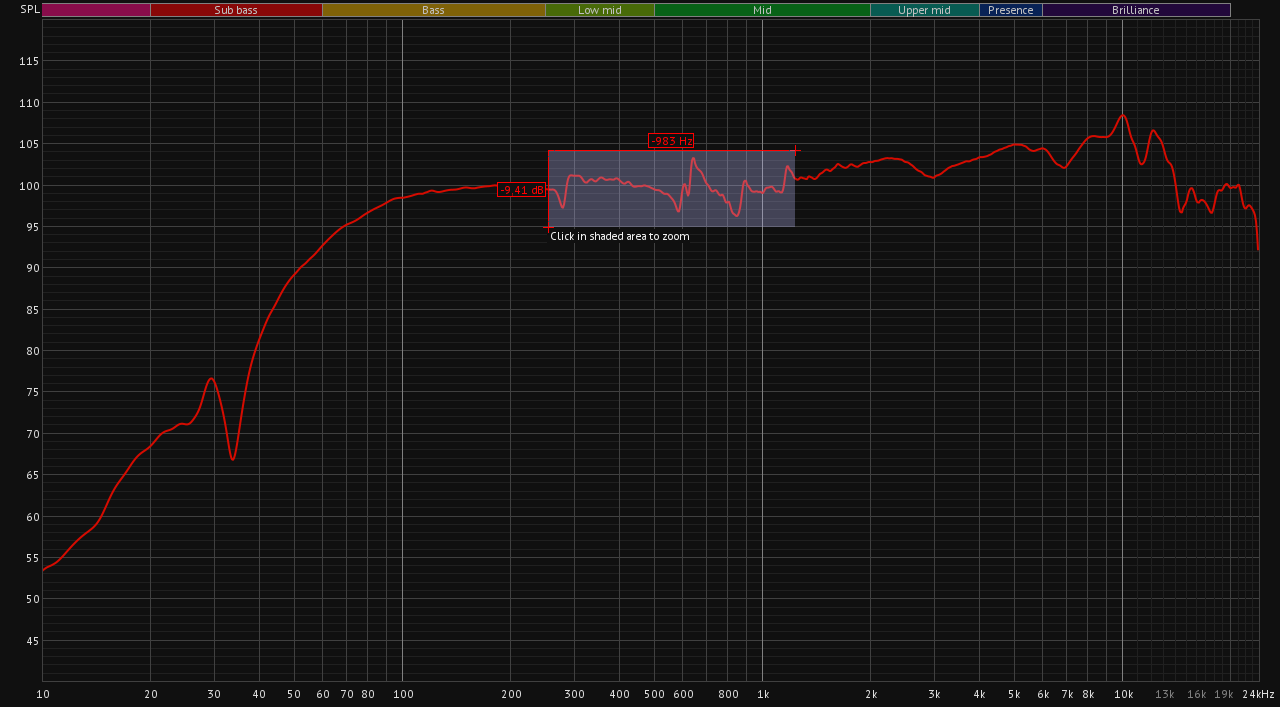

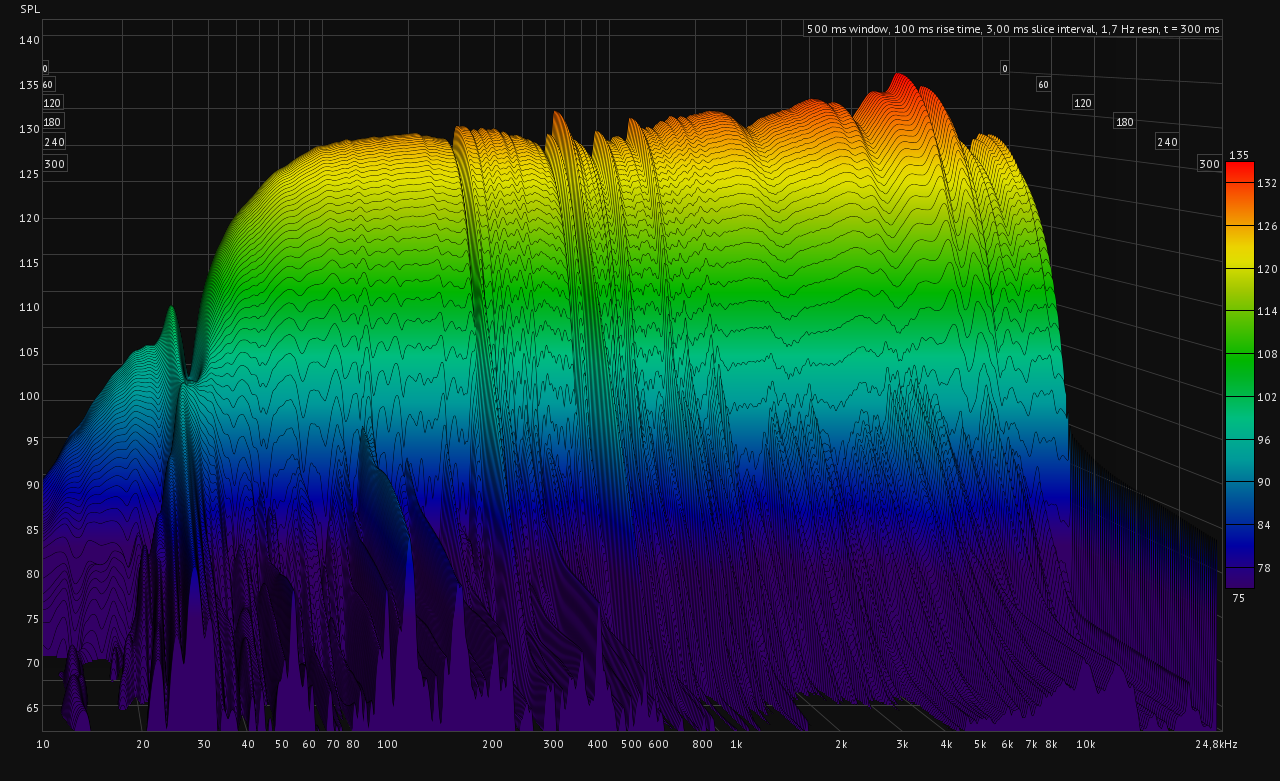

График АЧХ и «водопад» системы без звукопоглощающего наполнителя (снято с плоскости подвеса коаксиального излучателя)

После наполнения картина проячнилась, мызыка стала более разборчивой, а на графике АЧХ и на графике «водопад» ушли зазубрины и хвосты в упомянутой выше полосе от 260 Гц до 1200 Гц.

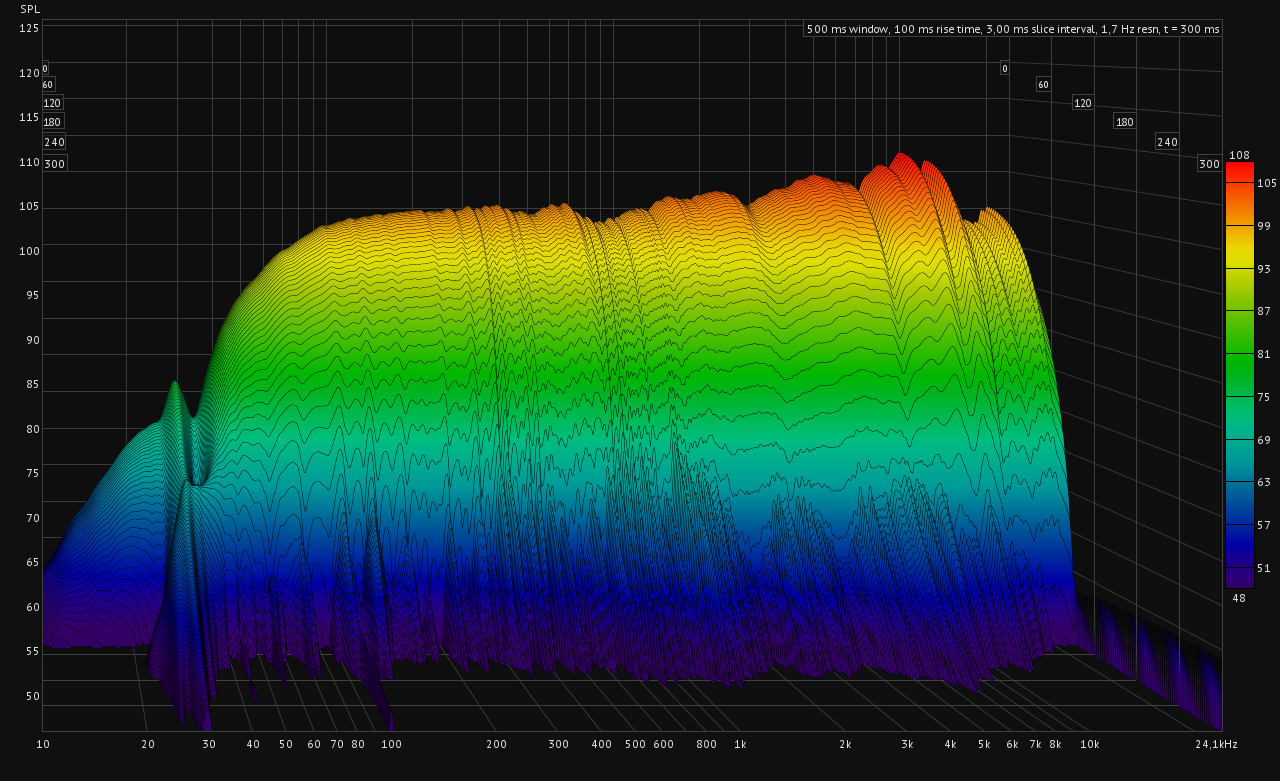

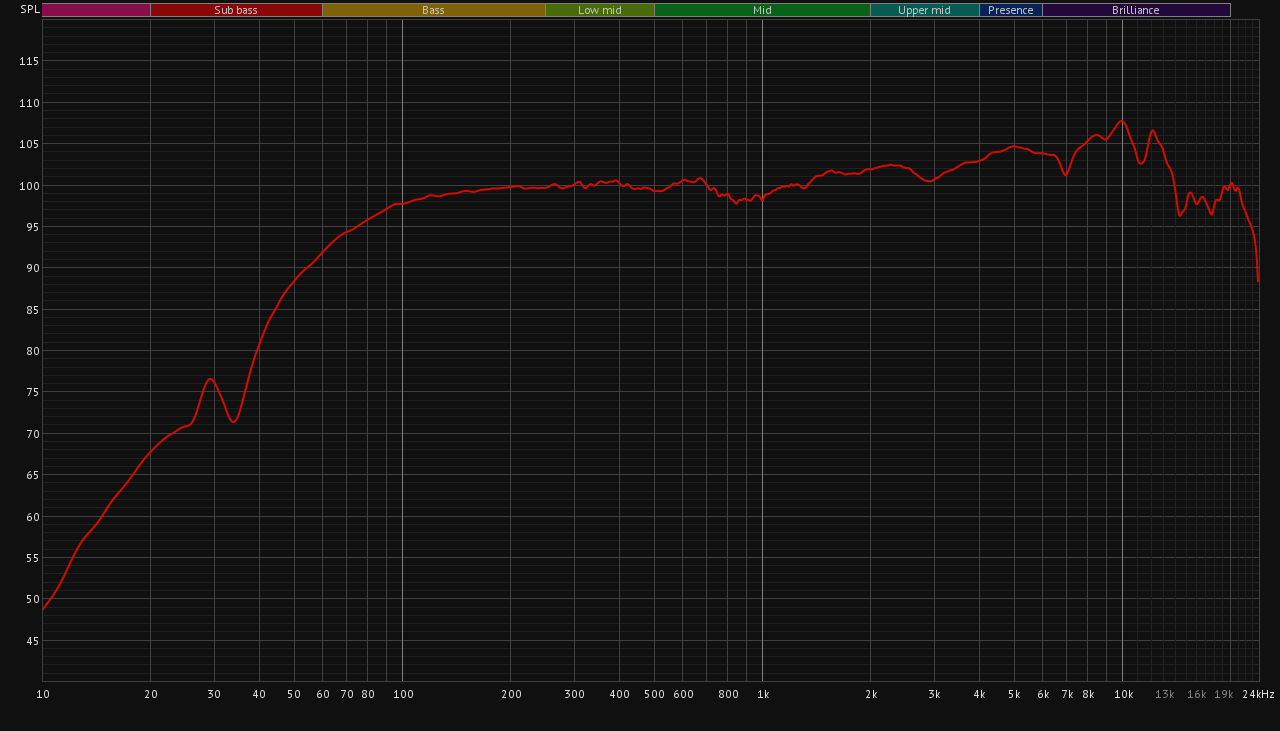

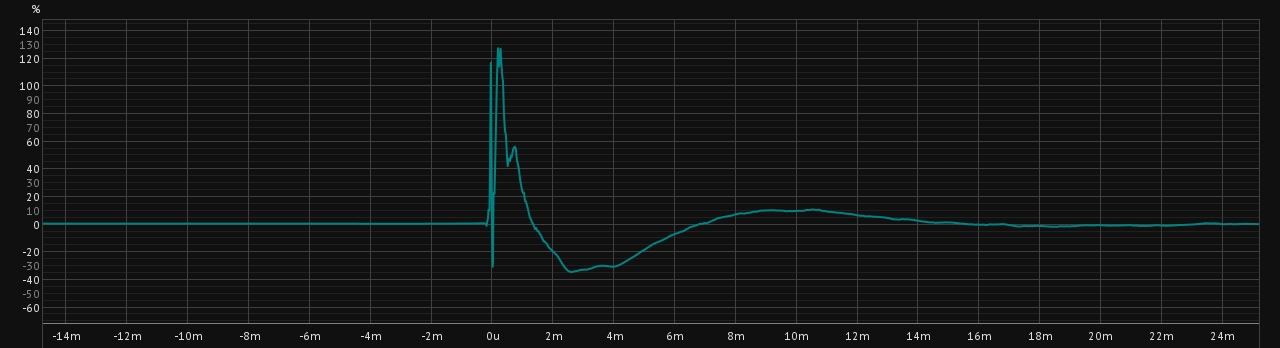

График АЧХ, «водопад» и график импульсной переходной функции (step response) системы с наполнителем (снято с плоскости подвеса коаксиального излучателя)

Итоговые измерения показали, что с 70 Гц идёт плавный наклон АЧХ вверх вплоть до 10 кГц с подъёмом на 10 дБ. Измерения выполнил на акустической оси с плоскости подвеса коаксиального излучателя, в 10 см от него и в 1 метре от него.

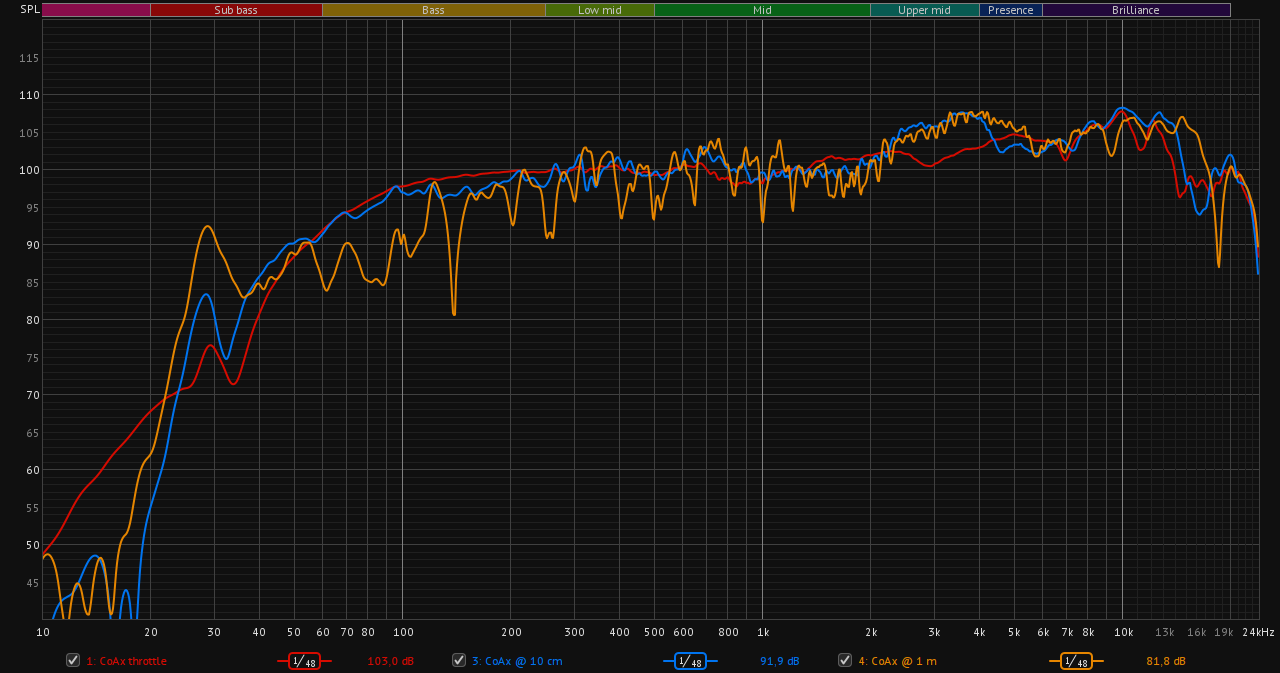

Красная линия — замер с плоскости подвеса коаксиального излучателя, синяя — в 10 см от него, оранжевая — в 1 метре от излучателя (поэтому микрофон поймал не только работу фазоинвертора, но и все отражения комнаты).

Погонял систему на разных музыкальных жанрах. В итоге АС хорошо заполняют комнату 17 м². Но и в помещении 40 м² они тоже не теряются, создают вполне осязаемое наполнение.

Контрольная запись и прослушивание

Теперь стоит перейти от слов к делу. Для оценки результата сделал несколько контрольных записей (Behringer ECM8000, Behringer Flow 8). Метод контроля заключается в субъективной оценке близости записанной дорожки к исходной фонограмме. Методика контрольной записи описана в разделе «Параллельное сравнение звучания акустических систем». Там же продублированы эти записи под именем «Tannoy 1667 + S6LR Gr mk VI».

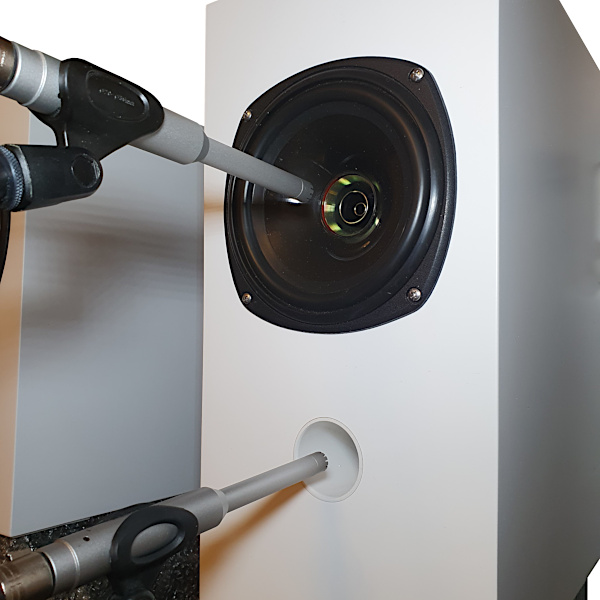

Внешний вид стенда
